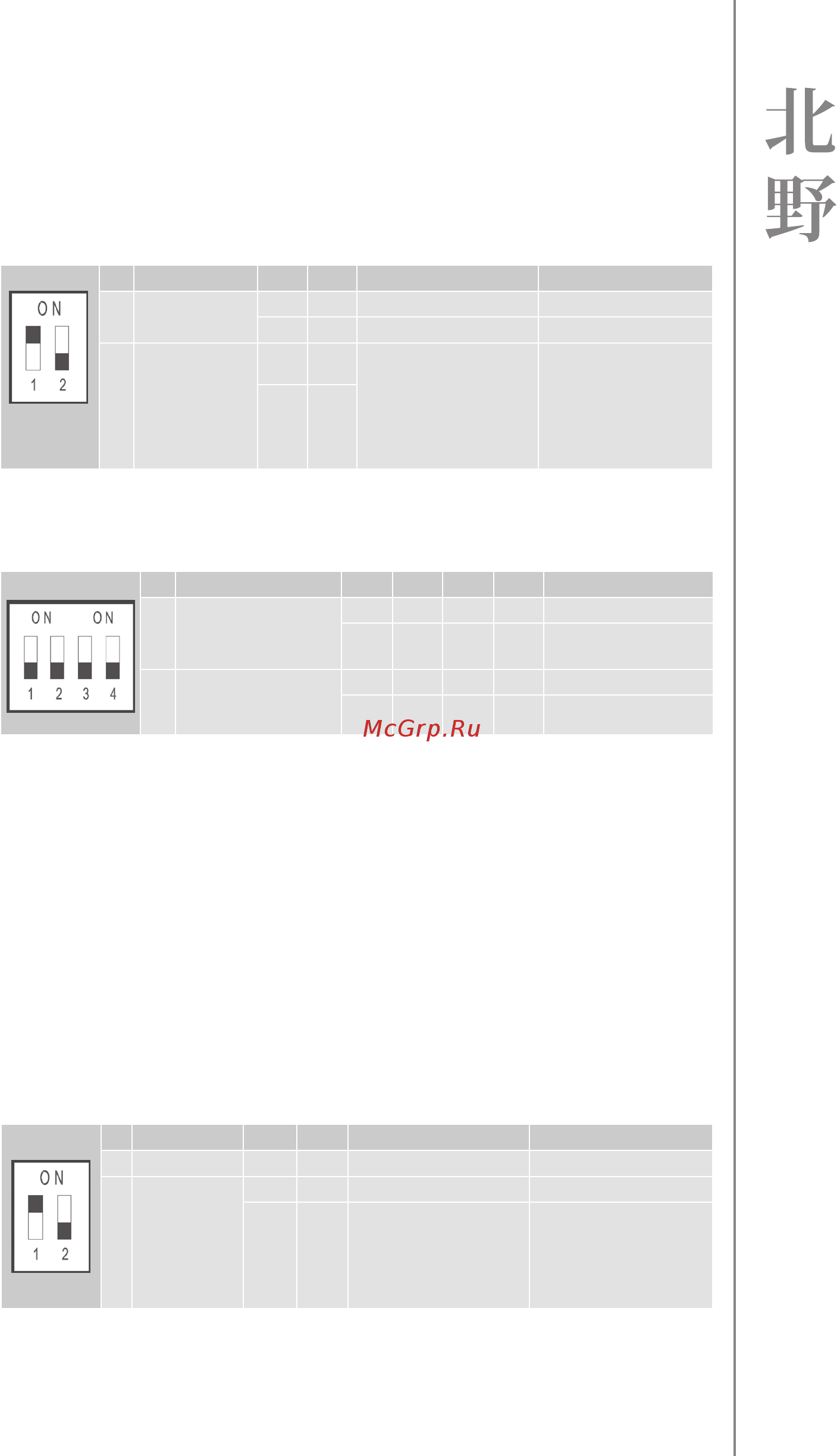

25
- Конфигурирование 2-х штекерного переключателя внутреннего блока
№ DIP1 DIP2 Примечание
1 Тип модели
ON – Только охлаждение ON = вкл.
OFF – С функцией подогрева OFF = выкл.
2
Тип кодирова-
ния управляю-
щего сигнала
– ON
Кодирование формой
(синусоида)
Кодирование уровнем
(ступенька)
Для моделей с напря-
жением управляю-
щего контура 24 В
– устанавливать DIP2
только в положение
ON (Вкл).
– OFF
Примечание: конфигурирование производить на обесточенной установке
- Конфигурирование 4-х штекерного переключателя внутреннего блока
(опциональное оборудование)
№ DIP1 DIP2 DIP3 DIP4 Примечание
1
Конфгурирование
дренажной помпы
OFF OFF ON ... С дренажной помпой
OFF OFF OFF ...
Без дренажной
помпы
2
Подогрев картера
компрессора или УФ
облучатель воздуха
OFF OFF ... ON Имеется
OFF OFF ... OFF НЕ имеется
Здесь ON – вкл., , а OFF – выкл
Подключение к электричеству НАРУЖНОГО блока
1. Демонтируйте крышку панели, находящуюся в правой части блока
2. Ослабьте винты и прижимы силового кабеля
3. В соответствии с электрической схемой, расположенной на блоке, произ-
ведите подключение проводов.
4. По завершении работ установите элементы крепежа и панель, пр., на свои
места.
- Конфигурирование 2-х штекерного переключателя наружного блока
Примечание: конфигурирование производить на обесточенной установке. После
окончания конфигурирования подключите блок к электричеству.
№ DIP1 DIP2 Примечание
1 Тип модели ON – Только охлаждение ON = вкл.
2
Тип коди-
рования
управляюще-
го сигнала
OFF – С функцией подогрева OFF = выкл.
–
–
ON
OFF
Кодирование формой
(синусоида)
Кодирование уровнем
(ступенька)
Для моделей с напря-
жением управляющего
контура 24 В – устанав-
ливать DIP2 только в по-
ложение ON (Вкл).
