кондиционеры сплит-системы серии Nikko

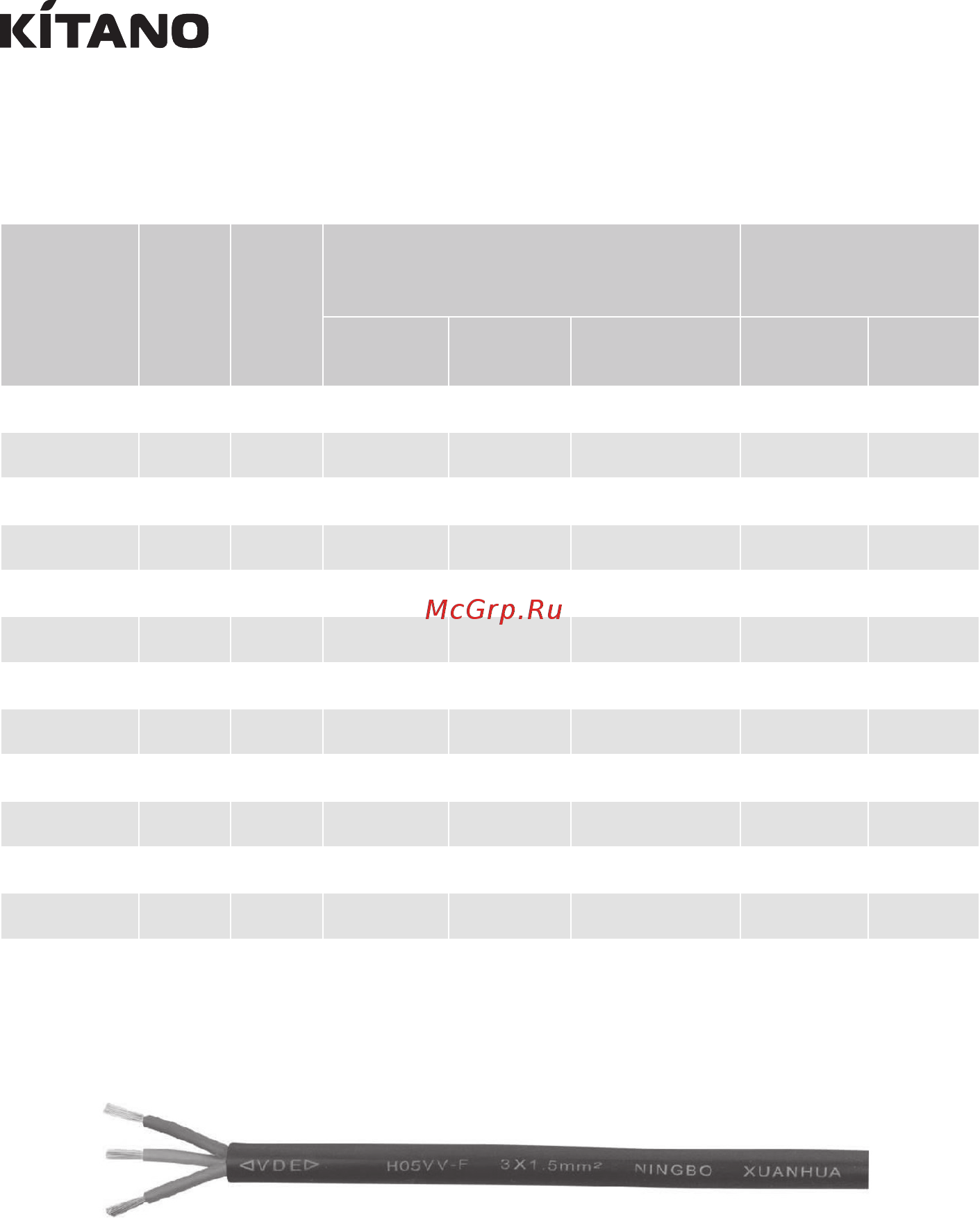

Спецификация проводов электроподключения
Номинальная
Холодопро-
изводитель-
ность (Btu/ч)
Силовой
кабель
внутр.
блока
Силовой
кабель
наружн.
блока
Кабель контура управления
(220В управления наружн. блоком)
Кабель контура управ-
ления (24В управления
наружн. блоком)
Только ф.
Охлаждения
С функц.
Нагрева
Кабель датчика с
функцией нагрева
Только ф.
Охлаждения
С функци-
ей нагрева
12000(1 фазн) 3x1.5 – 3x1.5 541.5 2x0.5 2x0.75 4x1.0
18000{1 фазн) 3x2.5 – 3x2.5 5x2.5 2x0.5 2x0.75 4x1.0
24000{1 фазн) 3x1.0 3x2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
24000(3 фазн) 3x1.0 5x2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
36000(1 фазн) 3x1.0 3x4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
36000(3 фазн) 3x1.0 5x2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
42000(1 фазн) 3x1.0 3x4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
42000(3 фазн) 3x1.0 5x2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
48000(1 фазн) 3x1.0 3x6.0 2x0.75 4x1.0 – 2x0.75 4x1.0
48000{3 фазн) 3x1.0 5x2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
60000{1 фазн) 3x1.0 3x6.0 2x0.75 4x1.0 – 2x0.75 4x1.0
60000(3 фазн) 3x1.0 5x4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
Электрическое подключение должно быть выполнено квалифицированным электриком в
соответствии с ПУЭ и отраслевыми предписаниями. Как наружный так и внутренний блок
должны быть надежно заземлены. При подключении нужно учитывать местные особен-
ности окружающей среды (перепад температур, прямые солнечные лучи, осадки пр.) В
таблице приведены минимальные значения поперечного сечения проводов в мм2. c Если
какой-либо из электрических шнуров поврежден—свяжитесь с официальным сервисным
центром для замены.
Примечание: напр. 3G1.5 – спецификация электрошнура, производимого ф. Ningbo Haoda Electronics
Co., Ltd , обозначает 3-х жильный медный кабель с доп. внешней резино-полимерной изоляцией по-
перечным сечением 1,5 мм2.
