кондиционеры сплит-системы серии Nikko
b) моделей: KC-36/O, KC-42/O, KC-48/O

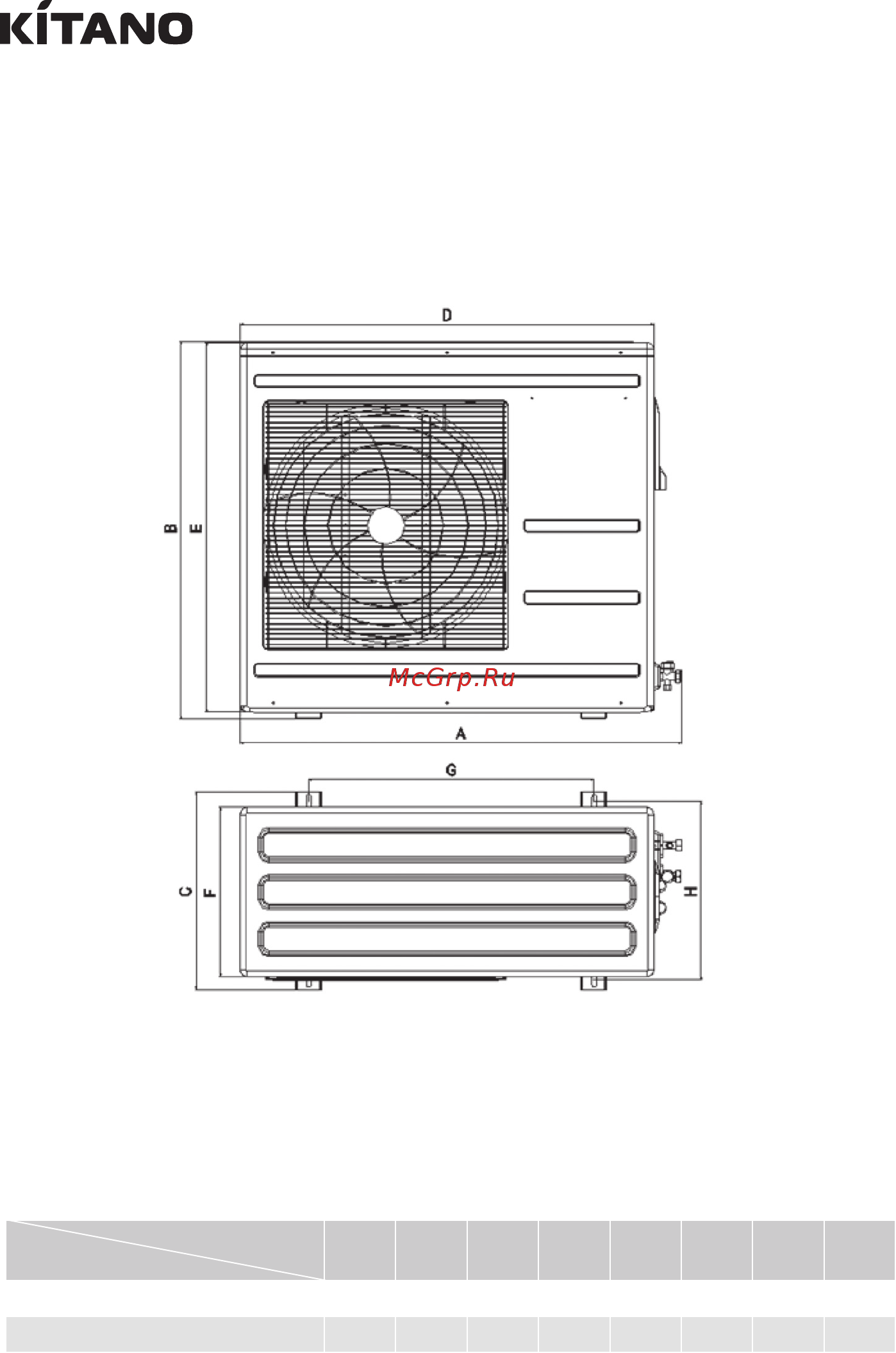

Размеры
Модель
A B C D E F G H
KC-36/O 939 804 420 880 787 360 606 380
KC-42/O, KC-48/O 1029 955 413 970 928 346 600 379
Рис. 8.1(б)
