Kitano KP-Ume II-4W4P-40 [14/40] Подмес свежего воздуха
![Kitano KP-Ume II-4W4P-40 [14/40] Подмес свежего воздуха](/views2/1314872/page14/bge.png)
14
Кассетные компактные фанкойлы
2-х и 4-х трубное исполнение
серия Ume II

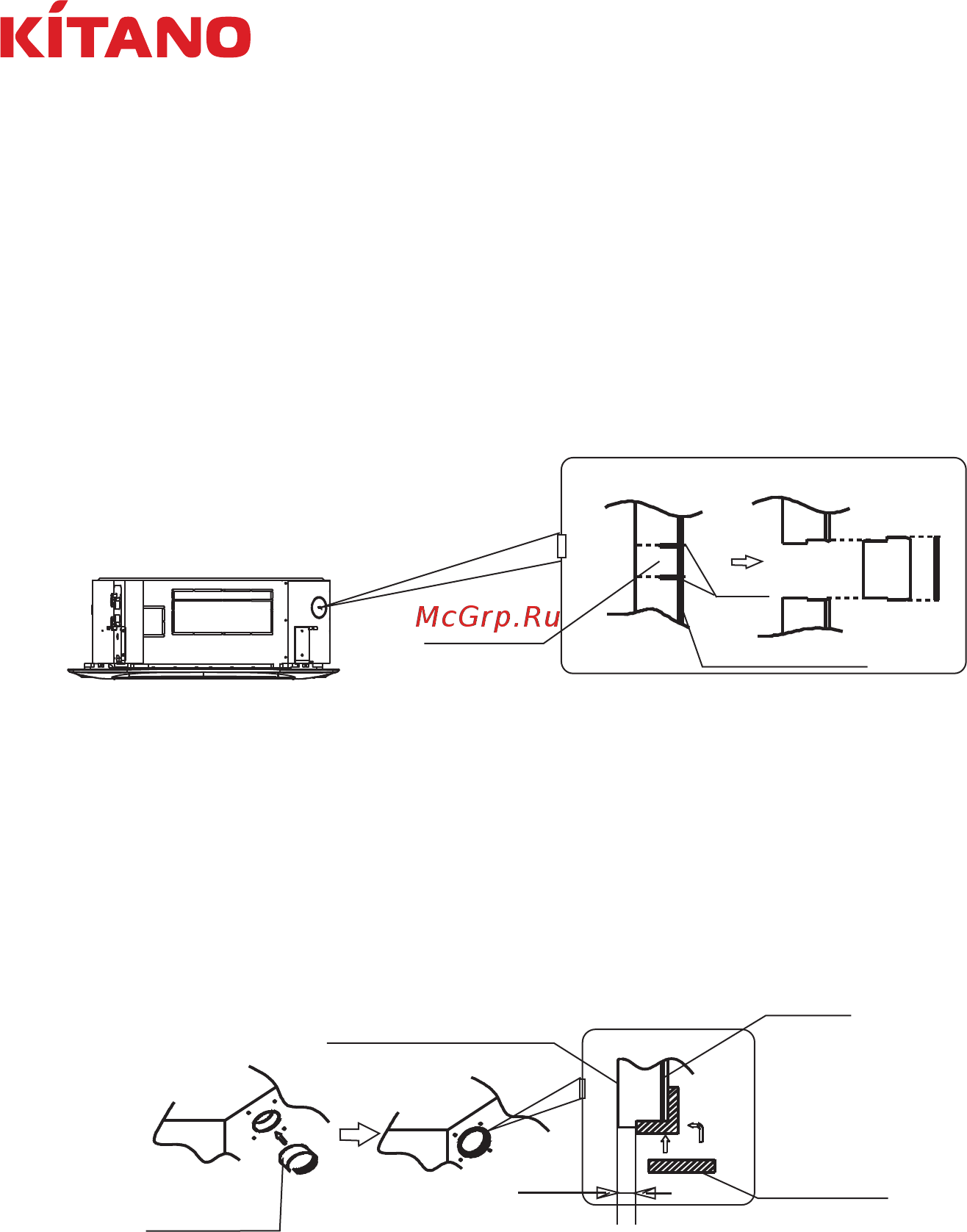

Подмес свежего воздуха
К любому фанкойлу серии Ume II можно подключить подмес свежего воздуха.
1. Подготовка отверстия для подключения
• Удалите выбивное отверстие на боковой стороне корпуса фанкойла при помощи
кусачек.
• Прорежьте внутреннюю изоляцию при помощи острого ножа и извлеките ее.
Прорези
Боковая панель
Внутренняя
изоляция
2. Подсоединение воздуховода
• Проложите внутреннюю часть отверстия резиновым уплотнением (тонким изоля-
ционным материалом), как показано на рисунке.
• Внутренняя изоляция должно плотно прилегать к краям боковой панели фанкой-
ла по всей окружности отверстия.
• Убедитесь, что резиновое уплотнение плотно прилегает к внутренней изоляции
фанкойла и закрывает внешнюю грань отверстия.
Внутренняя изоляция
±10mm
Боковая
панель
Резиновое
уплотнение
Резиновое
уплотнение
• Подключите воздуховод при помощи фланцевого соединения.
