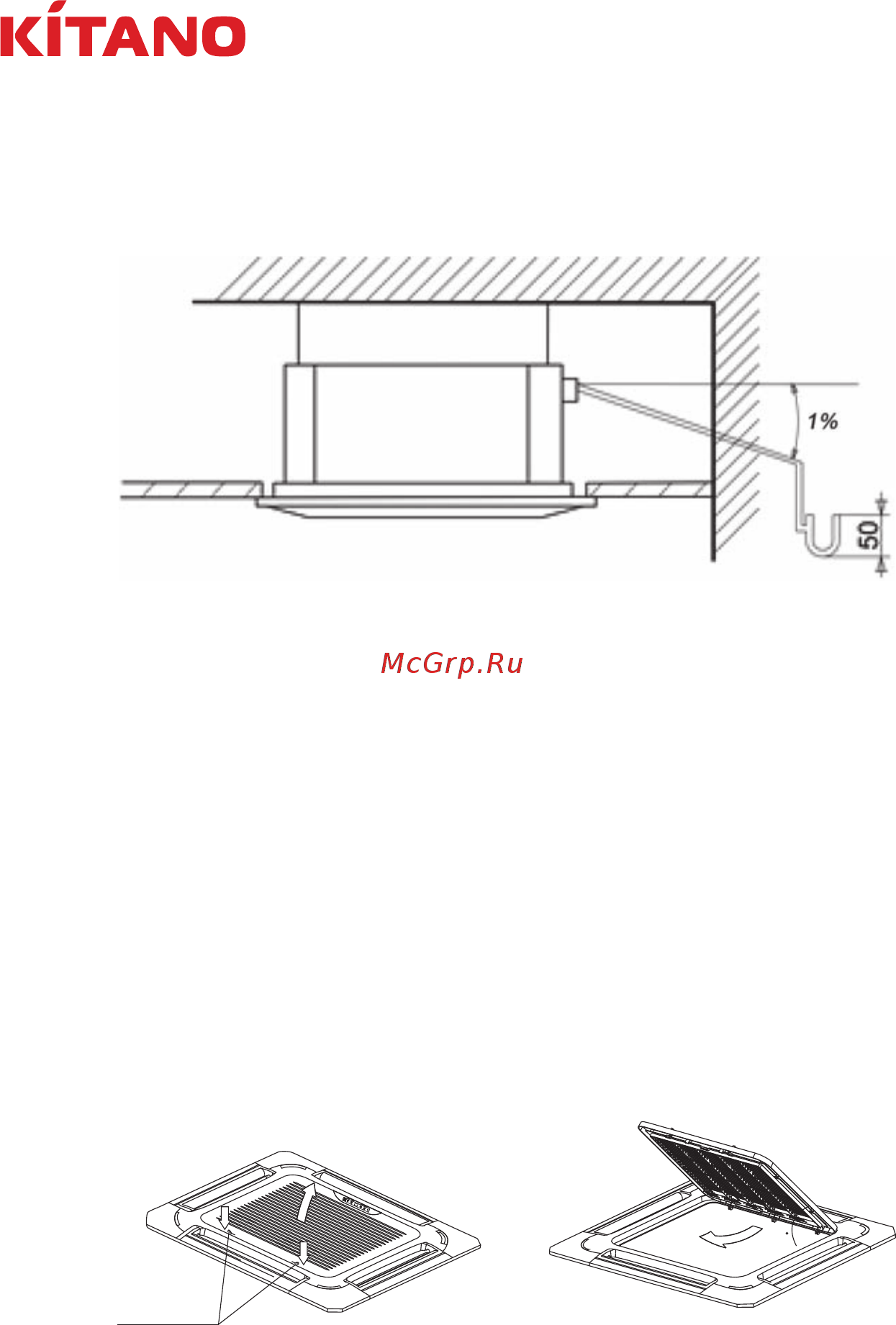

Кроме того, для предотвращения попадания неприятных запахов в помещение, дол-
жен быть предусмотрен гидрозатвор, глубиной не менее 50 мм.
Крепление лицевой панели T-KP-03
Ни в коем случае не кладите панель лицевой стороной на пол, не прислоняйте ее
лицевой стороной к стене и не кладите на выступающие предметы.
Ни в коем случае не роняйте панель и не наносите по ней ударов.
Не следует чрезмерно затягивать крепежные винты во избежание деформации
панели.
Лицевая панель поставляется отдельно от фанкойла. Для установки лицевой панели,
следуйте приведенным ниже инструкциям:
• Достаньте панель из упаковки и убедитесь в отсутствии внешних повреждений.
• Снимите воздухозаборную решетку. Для этого сдвиньте одновременно две защел-
ки на панели в сторону центра, а затем потяните решетку на себя, откинув ее на 45°,
после чего снимите решетку с петель.
45
Защелки
