Kitano KP-Ume II-4W4P-40 [25/40] Auto cool cool dry heat fan
![Kitano KP-Ume II-4W4P-40 [25/40] Auto cool cool dry heat fan](/views2/1314872/page25/bg19.png)
25
УПРАВЛЕНИЕ

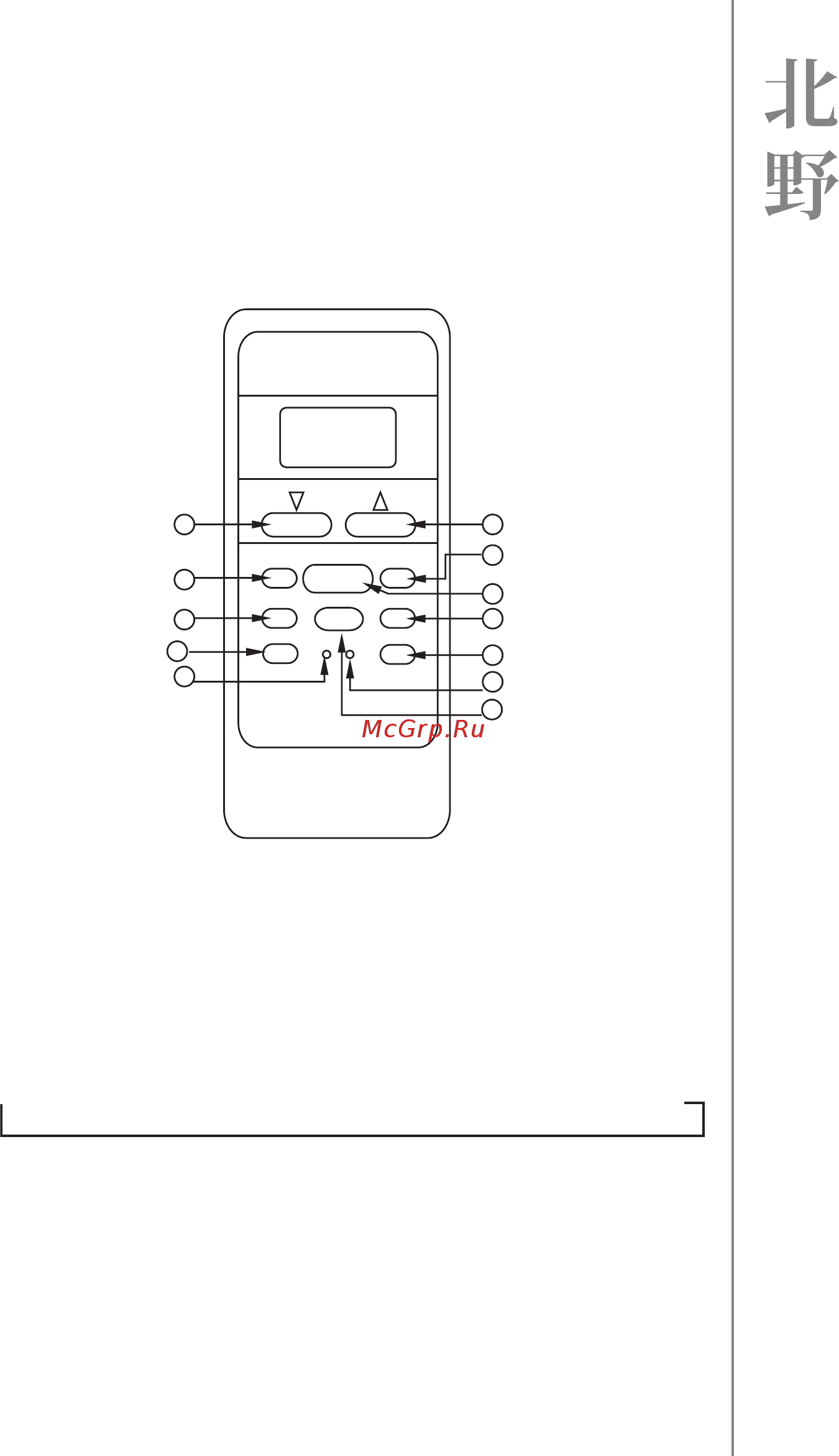

Пульт дистанционного управления (стандарт)
CANCEL
LOCK
1
SET TEMPERATURE (
°C
)
AUTO
COOL
DRY
HEAT
FAN
HIGH
MED
LOW
TEMP
MODE
SWING
TIMER
RESET
ON/OFF
FAN SPEED
2
3
4
5
6
7
8
9
10
ECONOMIC RUNNING
11
VENT
12
1. Кнопка TEMP «▼».
Используется для понижения значения установленной температуры или
для настройки таймера (TIMER) в направлении против часовой стрелки.
2. MODE (выбор режима работы)
При нажатии данной кнопки вы можете изменять режим работы фанкой-
ла в следующей последовательности: автоматический, охлаждение, осуше-
ние, обогрев, вентиляция
→ AUTO(COOL) → COOL → DRY → HEAT → FAN
3. SWING
Нажатием данной кнопки вы можете изменять угол наклона воздухона-
правляющих жалюзи.
4. RESET
Нажмите данную кнопку для сброса всех текущих настроек и возврата к
заводским параметрам.
