Kitano KP-Ume II-4W4P-40 Инструкция по эксплуатации онлайн [17/40] 269456
![Kitano KP-Ume II-4W4P-40 Инструкция по эксплуатации онлайн [17/40] 269456](/views2/1314872/page17/bg11.png)

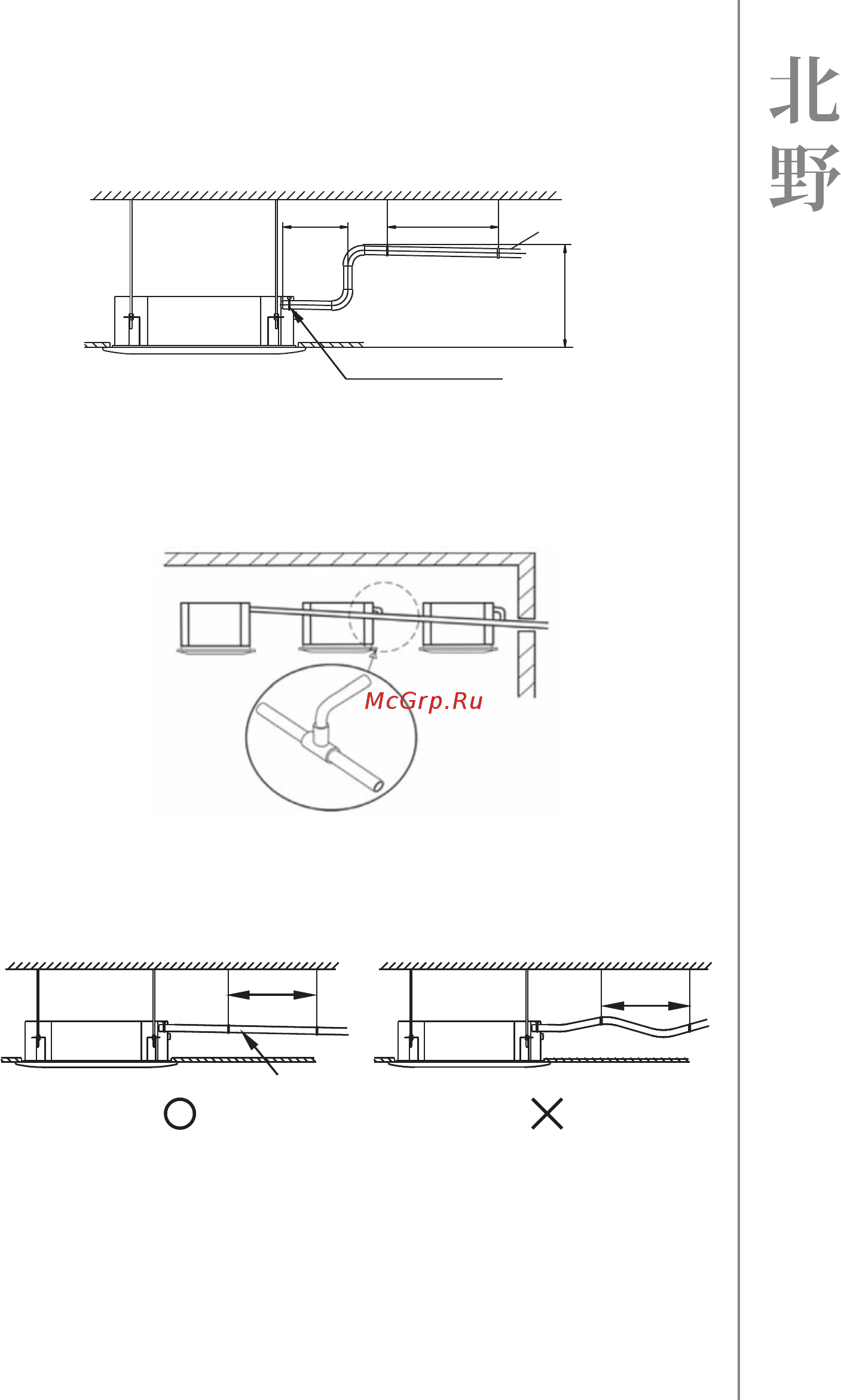

17
<200mm
Уклон 1/100
Дренажный патрубок
0.8-1.0m
Max. 1000mm
Если в помещении устанавливается более одного фанкойла, то дренаж-
ную систему можно смонтировать согласно приведенному ниже рисунку.
При этом, общие части дренажной системы должны иметь диаметр, доста-
точный для беспрепятственного пропуска общего количества конденсата.
Следует избегать сплющивания, образования петель или чрезмерного
перегиба трубопроводов тепло/холодоносителя и трубопровода для отво-
да конденсата.
ЊP
Правильно
!P
Уклон
1/100
Неправильно
Трубы дренажной системы должны быть теплоизолированы (трубки для
отвода конденсата из ПВХ допускается не изолировать), в противном случае
это может привести к образованию конденсата.
