Содержание

• Www elitech tools ru 1
• Еытесн 1
• Руководство по эксплуатации 1
• Содержание 2
• Двигающиеся части сварочного аппарата могут привести к повреждениям не допускайте попадания рук в зону действия вентилятора все защитные экраны и кожухи установленные изготовителем должны находиться на своих местах и в надлежащем техническом состоянии при работе с вентиляторами и другим подобным оборудованием остерегайтесь повреждения рук и попадания в зону работы этих устройств волос одежды и инструмента и т п 4
• При возникновении серьезных неполадок обратитесь к соответствующему разделу данного руководства обратитесь в сервисный центр за профессиональной консультацией 4
• Рис 1 4
• Таблица 1 4
• Технические характеристики 4
• Устройство сварочного аппарата 4
• Для ориентировочного подбора режима сварки tig можно пользоваться 13
• Рекомендуемые параметры настройки аппарата для сварки tig таблица 4 13
• Рекомендуемые параметры настройки аппарата для сварки мма таблица 5 13
• Рекомендуемыми в таблице 4 параметрами 13
• Сварка tig это аргонно дуговая сварка неплавящимся фольфрамовым электродом в среде инертного защитного газа аргона сварка tig выполняется на прямой полярности зажим на массу подключается к клемме в качестве инертного защитного газа применяется аргон с аппаратами аис160пн и аис 200пнс используется горелка tig с автоматическим управлением подачи газа в качестве присадочного материала используется проволока вид проволоки зависит от вида свариваемого металла сталь нержавеющая сталь и т п присадочная проволока подается вручную в сварочную ванну 13
• Сварка мма ручная дуговая сварка штучным покрытым электродом для сварки мма в стандартном подключении используют обратную полярность зажим на массу к клемме для ориентировочного подбора режима сварки мма в зависимости от толщины свариваемого металла и диаметра электродов можно пользоваться рекомендуемыми в таблице 5 параметрами и указаниями на упаковке электродов 13
• Сварочный газ tig сварка для защиты сварочной ванны при сварке методом tig используется инертный газ аргон 13
• Аппарата например вентилятор во избежание повреждений пользователя и аппарата 14
• Воздуха должно быть на соответствующем уровне примерно 2 атм во избежание повреждений небольших частей сварочного аппарата 14
• Возможные неисправности и методы их устранения 14
• Если сварочный аппарат не используется длительное время поместите аппарат в 14
• Избегайте попадания влаги внутрь аппарата если это случилось высушите и 14
• Исправном состоянии особенно штепселя закрепите ослабленные соединения в случае появления конденсата удалите его и затем повторно проведите подключение 14
• Не держите руки волосы инструменты и т д вблизи движущихся частей сварочного 14
• Неисправность вероятная причина метод устранения 14
• Обнаружения неисправностей замените проводку 14
• Оригинальную упаковку или оградите от попадания влаги и пыли 14
• Периодически проверяйте состояние изоляционного покрытия всех кабелей в случае 14
• Проверьте изоляцию при помощи необходимого оборудования только убедившись что аппарат находится в рабочем состоянии начинайте работу 14
• Проверяйте периодически находятся ли внутренние компоненты электрическойцепи в 14
• Техническое обслуживание 14
• Чистите пыль периодически сухим и чистым сжатым воздухом давление сжатого 14
• Вентилируемом помещении при температуре от плюс 5 до плюс 40 с и относительной влажности до 80 при температуре плюс 25 с 15
• Гарантийный срок эксплуатации сварочного инвертора со дня продажи через торговую сеть 12 двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве если в течение гарантийного периода в изделии появился дефект по причине некачественного изготовления или применения некачественных конструкционных 15
• Гарантия 15
• Крытого транспорта при температуре воздуха от минус 50 до плюс 50 с и относительной влажности до 100 при температуре плюс 25 с в соответствии с правилами перевозки грузов действующих на данном виде транспорта 15
• Материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия обмен неисправных деталей вышедших из строя в период гарантийного срока осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети в ремонт не принимаются и не обмениваются отдельные детали сварочного инвертора случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны в гарантийном талоне 15
• Перемещения упаковки со сварочным аппаратом внутри транспортного средства 15
• Правила транспортировки и хранения 15
• При транспортировании должны быть исключены любые возможные удары и 15
• Сварочный аппарат в упаковке изготовителя можно транспортировать всеми видами 15
• Сварочный аппарат должен храниться в упаковке изготовителя в отапливаемом 15
• 100 51 57 16
• Www elitech tools ru 16

Похожие устройства

• Elitech АИС 500Т Инструкция по эксплуатации
• Elitech АИС 400Т Инструкция по эксплуатации
• Elitech АИС 400ПТ Инструкция по эксплуатации
• Elitech АИС 500ПТ Инструкция по эксплуатации
• Elitech ИС 220П Инструкция по эксплуатации
• Elitech ИС 250П Инструкция по эксплуатации
• Elitech АИС 160Д Инструкция по эксплуатации
• Elitech АИС 230 Инструкция по эксплуатации
• Elitech ИС 120Н Инструкция по эксплуатации
• Elitech МС 900Prof Инструкция по эксплуатации
• Elitech МС 500-1 Инструкция по эксплуатации
• Elitech ТП 2ЕР Инструкция по эксплуатации
• Elitech ТП 2ЕКМ Инструкция по эксплуатации
• Elitech ТП 3ЕР Инструкция по эксплуатации
• Elitech ТП 9ЕКТ Инструкция по эксплуатации
• Elitech ТП 5ЕКТ Инструкция по эксплуатации
• Elitech ТП 5ЕКМ Инструкция по эксплуатации
• Elitech ТП 3ЕКМ Инструкция по эксплуатации
• Elitech ТП 25ДН Инструкция по эксплуатации
• Elitech ТП 50ДН Инструкция по эксплуатации

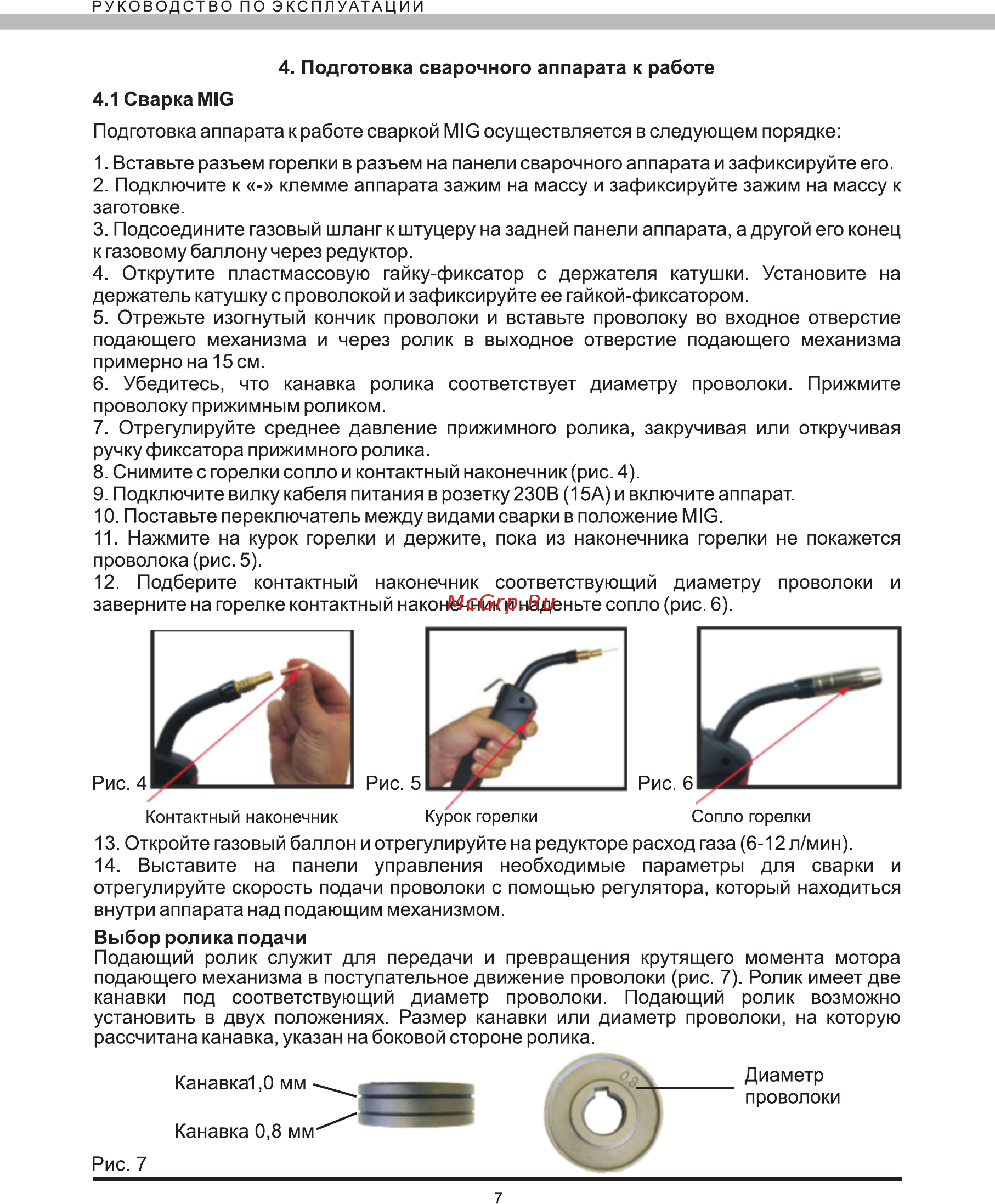

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4 Подготовка сварочного аппарата к работе 4 1 Сварка MIG Подготовка аппарата к работе сваркой MIG осуществляется в следующем порядке 1 Вставьте разъем горелки в разъем на панели сварочного аппарата и зафиксируйте его 2 Подключите к клемме аппарата зажим на массу и зафиксируйте зажим на массу к заготовке 3 Подсоедините газовый шланг к штуцеру на задней панели аппарата а другой его конец к газовому баллону через редуктор 4 Открутите пластмассовую гайку фиксатор с держателя катушки Установите на держатель катушку с проволокой и зафиксируйте ее гайкой фиксатором 5 Отрежьте изогнутый кончик проволоки и вставьте проволоку во входное отверстие подающего механизма и через ролик в выходное отверстие подающего механизма примерно на 15 см 6 Убедитесь что канавка ролика соответствует диаметру проволоки Прижмите проволоку прижимным роликом 7 Отрегулируйте среднее давление прижимного ролика закручивая или откручивая ручку фиксатора прижимного ролика 8 Снимите с горелки сопло и контактный наконечник рис 4 9 Подключите вилку кабеля питания в розетку 230В 15А и включите аппарат 10 Поставьте переключатель между видами сварки в положение MIG 11 Нажмите на курок горелки и держите пока из наконечника горелки не покажется проволока рис 5 12 Подберите контактный наконечник соответствующий диаметру проволоки и заверните на горелке контактный наконечник и наденьте сопло рис 6 14 Выставите на панели управления необходимые параметры для сварки и отрегулируйте скорость подачи проволоки с помощью регулятора который находиться внутри аппарата над подающим механизмом Выбор ролика подачи Подающий ролик служит для передачи и превращения крутящего момента мотора подающего механизма в поступательное движение проволоки рис 7 Ролик имеет две канавки под соответствующий диаметр проволоки Подающий ролик возможно установить в двух положениях Размер канавки или диаметр проволоки на которую рассчитана канавка указан на боковой стороне ролика 7
