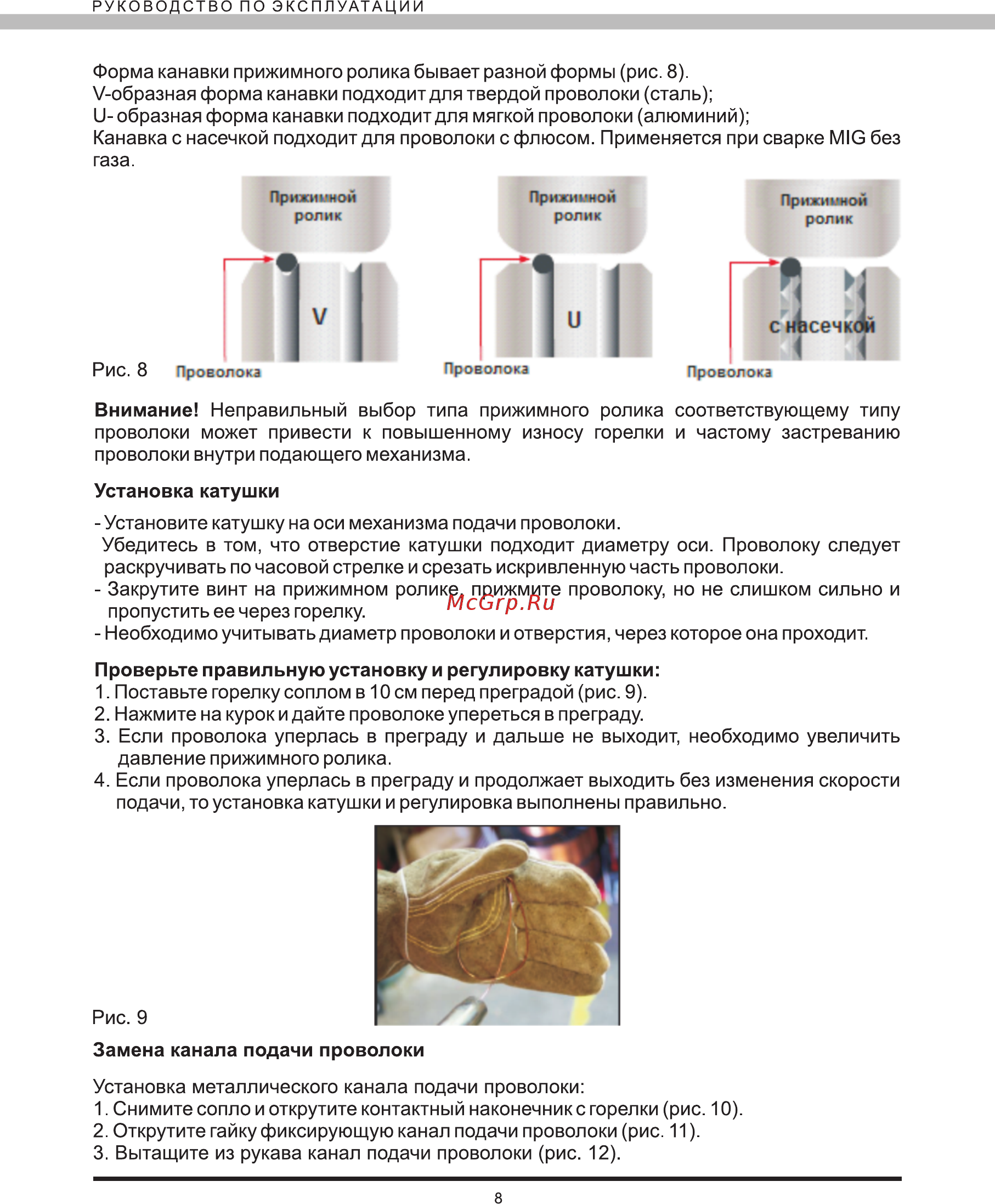

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Форма канавки прижимного ролика бывает разной формы рис 8 V образная форма канавки подходит для твердой проволоки сталь U образная форма канавки подходит для мягкой проволоки алюминий Канавка с насечкой подходит для проволоки с флюсом Применяется при сварке MIG без газа Прижимной ролик Прижимной ролик Рис 8 Проволока Прижимной ролик Проволока Внимание Неправильный выбор типа прижимного ролика проволоки может привести к повышенному износу горелки проволоки внутри подающего механизма соответствующему типу и частому застреванию Установка катушки Установите катушку на оси механизма подачи проволоки Убедитесь в том что отверстие катушки подходит диаметру оси Проволоку следует раскручивать по часовой стрелке и срезать искривленную часть проволоки Закрутите винт на прижимном ролике прижмите проволоку но не слишком сильно и пропустить ее через горелку Необходимо учитывать диаметр проволоки и отверстия через которое она проходит Проверьте правильную установку и регулировку катушки 1 Поставьте горелку соплом в 10 см перед преградой рис 9 2 Нажмите на курок и дайте проволоке упереться в преграду 3 Если проволока уперлась в преграду и дальше не выходит необходимо увеличить давление прижимного ролика 4 Если проволока уперлась в преграду и продолжает выходить без изменения скорости подачи то установка катушки и регулировка выполнены правильно Рис 9 Замена канала подачи проволоки Установка металлического канала подачи проволоки 1 Снимите сопло и открутите контактный наконечник с горелки рис 10 2 Открутите гайку фиксирующую канал подачи проволоки рис 11 3 Вытащите из рукава канал подачи проволоки рис 12 8
