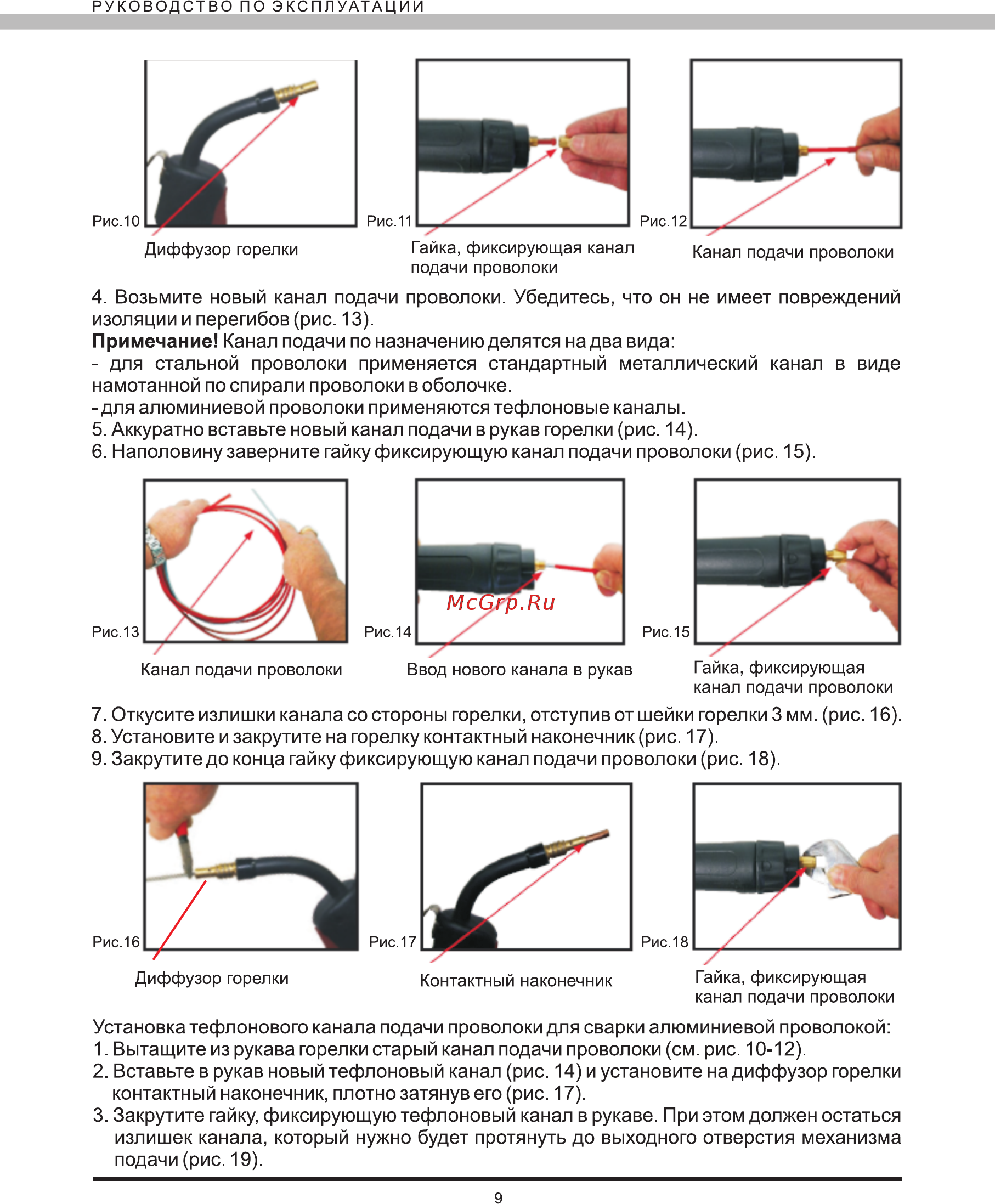

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ подачи проволоки 4 Возьмите новый канал подачи проволоки Убедитесь что он не имеет повреждений изоляции и перегибов рис 13 Примечание Канал подачи по назначению делятся на два вида для стальной проволоки применяется стандартный металлический канал в виде намотанной по спирали проволоки в оболочке для алюминиевой проволоки применяются тефлоновые каналы 5 Аккуратно вставьте новый канал подачи в рукав горелки рис 14 6 Наполовину заверните гайку фиксирующую канал подачи проволоки рис 15 7 Откусите излишки канала со стороны горелки отступив от шейки горелки 3 мм рис 16 8 Установите и закрутите на горелку контактный наконечник рис 17 9 Закрутите до конца гайку фиксирующую канал подачи проволоки рис 18 канал подачи проволоки Установка тефлонового канала подачи проволоки для сварки алюминиевой проволокой 1 Вытащите из рукава горелки старый канал подачи проволоки см рис 10 12 2 Вставьте в рукав новый тефлоновый канал рис 14 и установите на диффузор горелки контактный наконечник плотно затянув его рис 17 3 Закрутите гайку фиксирующую тефлоновый канал в рукаве При этом должен остаться излишек канала который нужно будет протянуть до выходного отверстия механизма подачи рис 19 9
