Hansa BCCI62096015 [11/64] Монтаж

МОНТАЖ

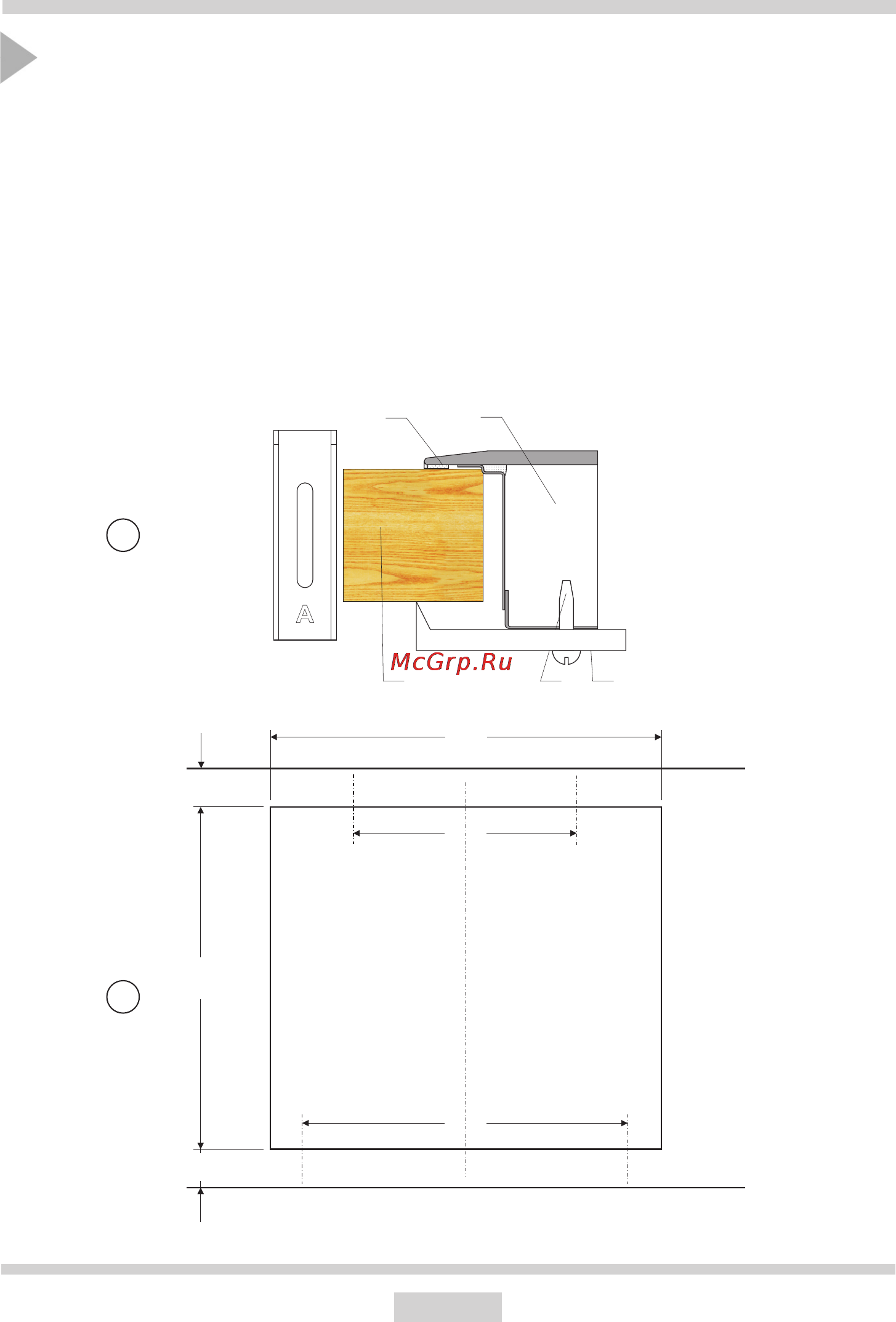

Монтаж плиты в столешнице мебели

● В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо

использовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии

столешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать

4 деревянные колодки размером 15 /15/ 50 мм. Способ монтажа показан на рис. 4

и 5.

● Проверить, чтобы прокладка плотно прилегала к плите.

● Легко прикрутить ручки под плитой.

● Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.

● Установить ручки перпендикулярно к краю плиты и докрутить до упора.

321

320

560

490

min

466

1 - столешница

2 - винт

3 - крепежная

ручка

4 - нагревательная

плита

5 - прокладка

плиты
