8
Установочные размеры

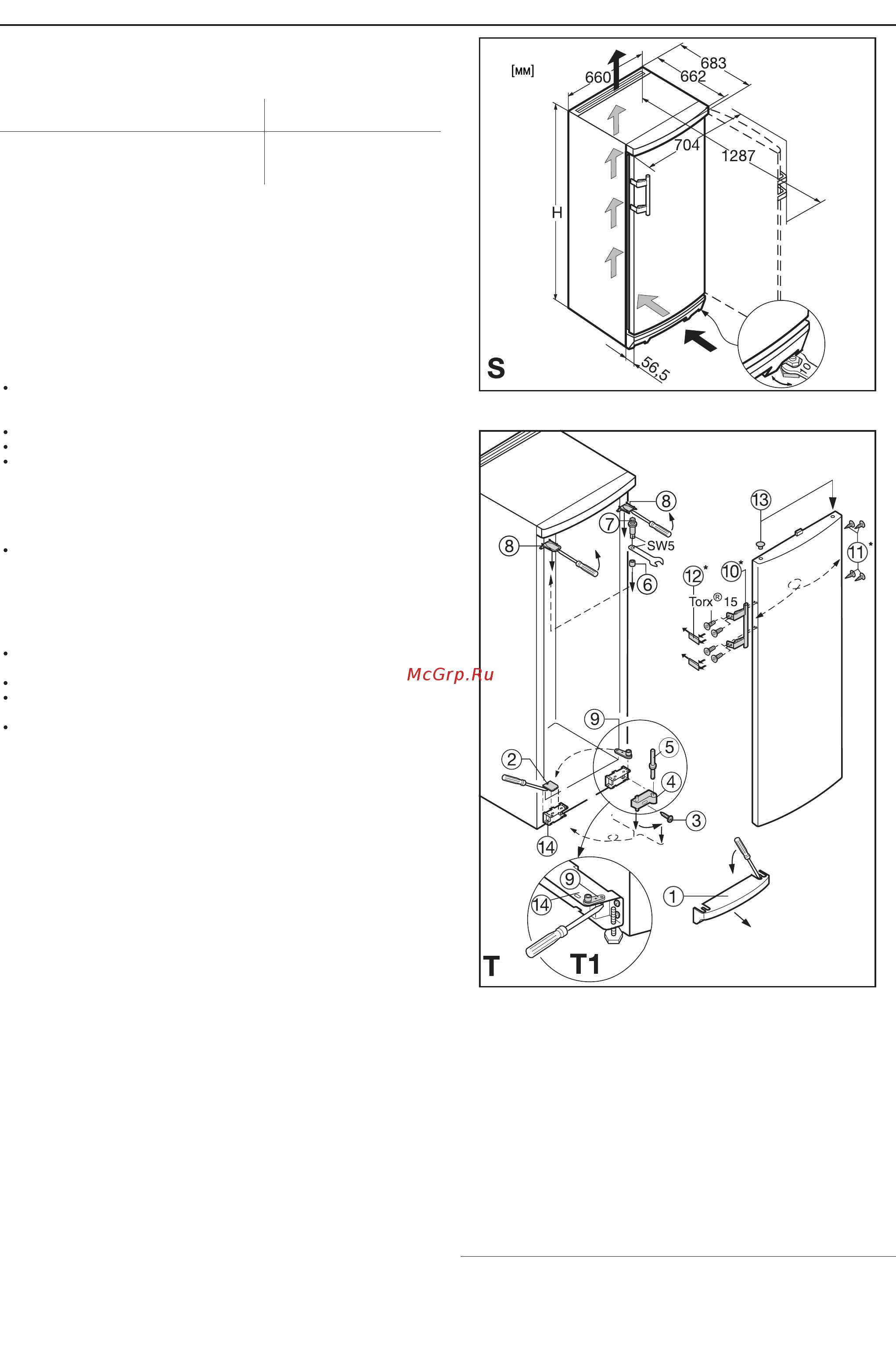

Габаритные размеры морозильника указаны на рис. S, находящемся на его задней стенке, и в
нижеприведенной таблице.
Номер модели и ее емкость в литрах указаны Высота Н
на табличке с техническими характеристиками. (мм)
236 (24…) 1447
282 (29…) 1644
327 (33…) 1841
Указание по установке
Не устанавливайте данный морозильник в непосредственной близости от другого холодиль
никаморозильника. Это важно учитывать для предотвращения образования водоконденсата
и, как следствие, повреждения оборудования.
Это не относится к моделям с подогревом боковой стенки, которые можно устанавливать в
непосредственной близости от данного морозильника.
Более подробную информацию Вы можете получить у продавцовконсультантов.
Указания по установке находятся в пакете для принадлежностей, прилагаемом к морозильни
ку с подогревом боковой стенки.
Изменение стороны расположения петель дверцы
Рис. Т. При необходимости петли дверцы можно перенести на другую сторону:
Откройте дверцу морозильника, открутите отверткой цокольную планку (1) и снимите ее.
 При помощи отвертки снимите крышку (2). Закройте дверцу.
 Выкрутите болт М5 (3).
Вытяните компонент петли (4) с шарнирным болтом (5) из нижней части.
Откройте дверцу, приподнимите ее снизу и снимите, при этом не потеряйте распорную втулку (6).
Перенесите все элементы крепления на другую сторону дверцы:
При помощи отвертки удалите крышки (8) спереди и выньте их снизу под углом. Удалите шар
нирный болт (7) и вставьте его с другой стороны. Для этого используйте прилагаемый гаеч
ный ключ с шестиугольным гнездом (ширина ключа 5). Вновь установите крышки (8): вставь
те их на место до щелчка.
 Днище: С помощью отвертки удалите шайбу (9), и установите ее с другой стороны.
Снова установите дверцы:
 Выньте заглушки (13) из узлов крепления дверцы и вставьте их с другой стороны.
Навесьте верхнюю дверцу на шарнирный болт (7), при этом не потеряйте распорную втулку
(6). Закройте дверцу.
 Разверните компонент петли (4) на 180°, извлеките шарнирный болт (5), поверните на 180° и
установите обратно. Установите оба компонента в петлю (14): вставьте болт в узел крепления
дверцы через петлю, наклоните компонент петли внутрь, сдвиньте вверх и закрепите винтом (3).
Выровняйте дверцу заподлицо с корпусом морозильника, используя прорезь на петле (14),
после чего затяните винт (3).
Навесьте цокольную планку (1) и, нажимая на нее, установите на место до щелчка.
При открытой дверце вставьте крышку (2) спереди в цокольную планку и установите на мес
то до щелчка.
Поменяйте местами дверные ручки (10) и заглушки (11)*. При открытой дверце осторожно
приподнимите прижимные планки* (12) в передней части и выдвиньте их. Открутите ручки.
Повторную сборку выполняйте в обратной последовательности и установите прижимные
планки на место до щелчка.
Указания по установке и модернизации
Все типы и модели морозильников подвергаются непрерывной модернизации, поэтому мы наде
емся, что Вы с пониманием отнесетесь к тому, что мы сохраняем за собой право вносить изме
нения в конструкцию, комплектацию и технологические решения морозильника без уведомления.
