Faber MIRROR ART 3PH X/V A80 LOGIC (110.0156.611) [57/88] Συνδέσεις

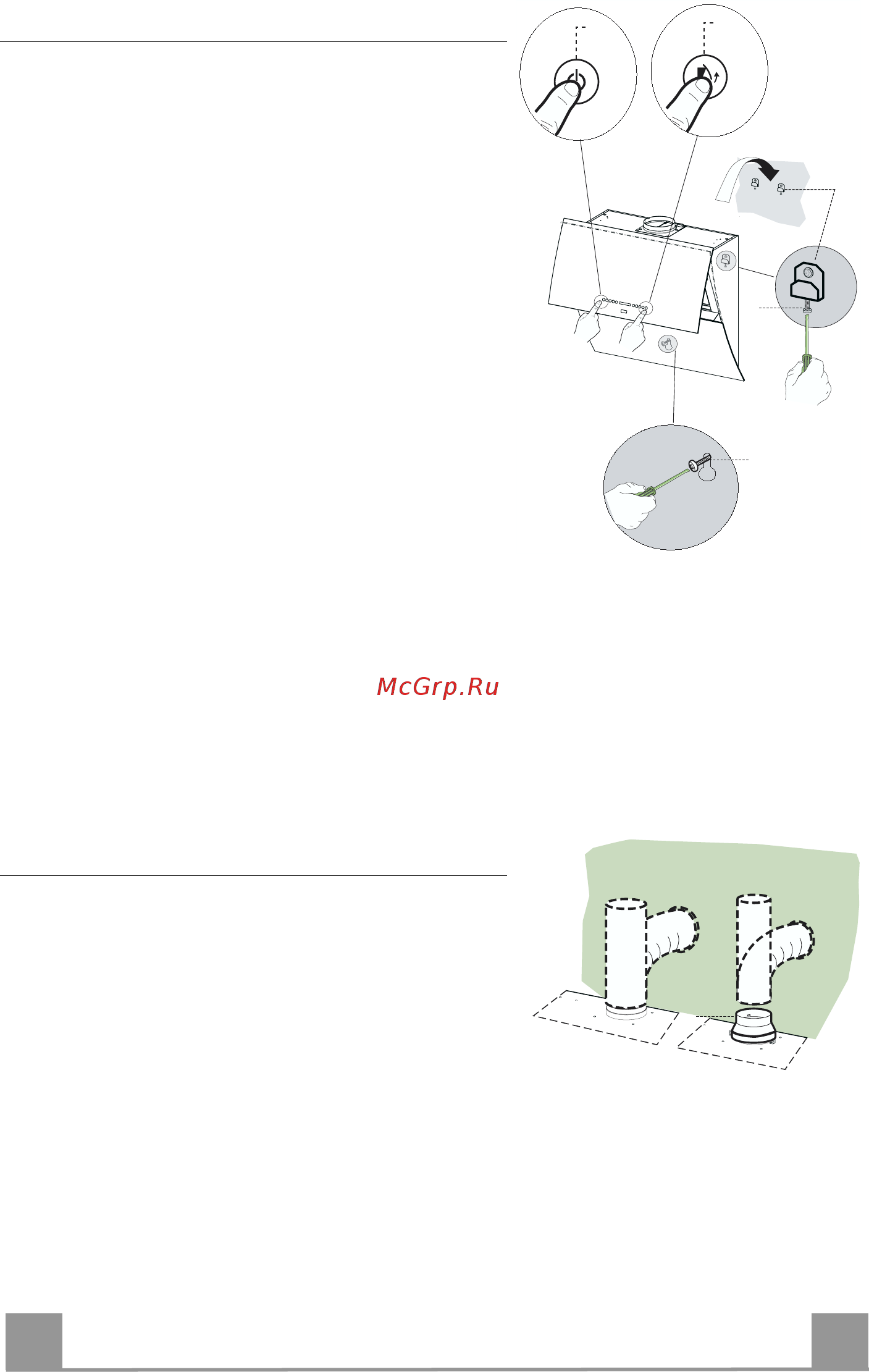

Τοποθέτηση σώµατος απορροφητήρα

• Ρυθµίστε τις δύο βίδες Vr των στηριγµάτων 11a, στην

αρχή της διαδροµής (B).

• Στερεώ στε το σώµα του απορροφητήρα στα δύο στη-

ρίγµατα 11a.

• Συνδέστ ε τον απορροφητήρα στο δίκτυο παρεµβάλλο-

ντας διπολικό διακόπτη µε άνοιγµα επαφώ ν τουλάχι-

στον 3mm.

• Κρατήστε πιεσµένο για 1 δευτερόλεπτο το πλήκτρο

“A” (Βλ. Παράγραφο ΧΡΗΣΗ) για να ανοίξετε το πά-

νω κάλυµµα.

• Βγάλτε τα φίλτρα για λίπη ελευθερών ον τα ς τις ειδικές

λαβές.

• Από το εσωτερι κό του σώµατος γυρίστε τις δύο βίδες

Vr για να αλφαδιάσετε τον απορροφη τ ήρα.

• Βιδώστε τη βίδα ασφαλείας 11.

• Τοποθετήστε και πάλι τα φίλτρα για λίπη, κλείστε το

πάνω κάλυµµα πιέζοντας για 1 δευτερόλεπτο το πλή-

κτρο “L” (Βλ. Παράγραφο ΧΡΗΣΗ).

• Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό

δίκτυο.

Προσοχή: Αν η πόρτα κατά το άνοιγµα ή το κλείσιµο συ-

ναντήσει ένα εµπόδιο και µπλοκάρει, θα ανοίξει αφαιρώ-

ντας το εµπόδιο και πιέζοντας και πάλι το πλήκτρο πόρ-

τας.

(B)

11a

Συνδέσεις

ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ

Για την εγκατάσταση του µοντέλου απαγωγής, συνδέ-

στε τον απορροφητήρα στο σωλήνα εξόδου µε έναν

άκαµπτο ή εύκαµπτο σωλήνα o150 ή 120 mm, η επιλο-

γή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση µε σωλήνα o120 mm, τοποθετήστε τη

φλάντζα συστολής 9 στην έξοδο του σώµατος του

απορροφητήρα.

• Στερεώστε το σωλήνα µε κατάλληλα κολάρα. Τα

αναγκαίο υλικό δεν διατίθεται µε τον εξοπλισµό.

• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.

ø 150

ø 120
