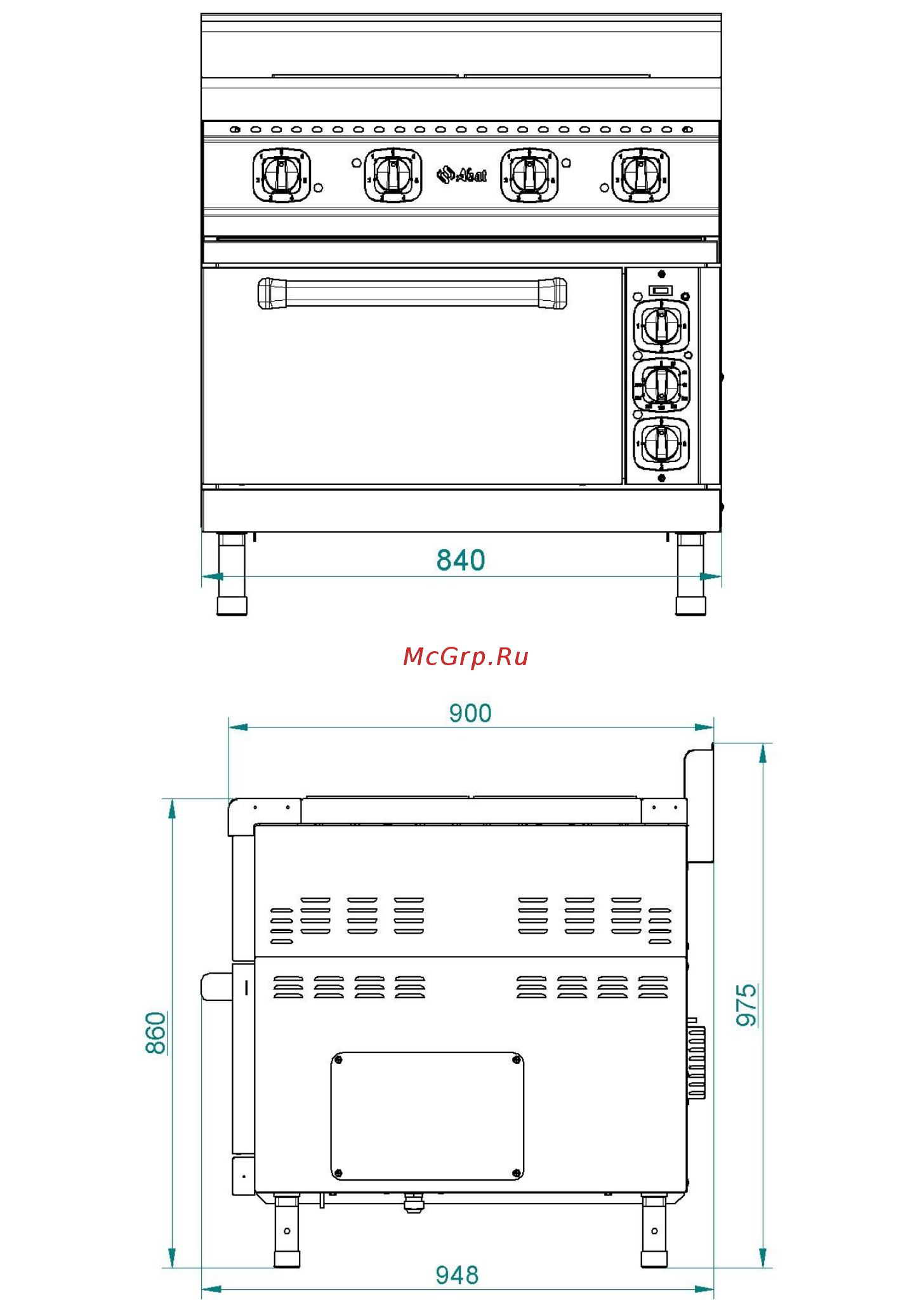

Рис. 19 Плита электрическая ЭПК-48ЖШ-К2/1 EGO (вид спереди)
Рис. 20 Плита электрическая ЭПК-48ЖШ-К2/1 EGO (вид сбоку)
-5-
Категорически запрещается:
производить чистку и устранять неисправности при работе плиты;
искусственно охлаждать конфорки водой либо другими жидкостями;
держать включенными на полной мощности незагруженные конфорки (на режимах «3»,
«4», «5», «6») и духовку (положение «2» и «3» ручек переключателей);
работа без заземления;
работа без внешней защиты;
эксплуатация плиты без поддона.
для очистки плиты применять водяную струю.
Общие требования безопасности
не допускается установка плиты ближе 1 м от легковоспламеняющихся материалов;
к плите должен быть проход шириной не менее 1 м от легковоспламеняющихся материа-
лов;
при монтаже плиты должна быть установлена коммутационная защитная аппаратура, га-
рантирующая от пожарных факторов: короткого замыкания, перенапряжения, перегрузки, самопро-
извольного включения;
ток утечки плиты ЭПК не должен превышать:
при рабочей температуре:
-5,4 мА для ЭПК-27Н, ЭПК-27Ш;
-10,8 мА для ЭПК-47Н, ЭПК-47П;
-12 мА для ЭПК-48П;
-14.8 мА для ЭПК-47ЖШ;
-18 мА для ЭПК-48ЖШ-К EGO, ЭПК-48ЖШ-К2/1,
в холодном состоянии:
-10,8 мА для ЭПК-27Н, ЭПК-27Ш;
-21,6 мА для ЭПК-47Н, ЭПК-47П;
-24 мА для ЭПК-48П;
-29.6 мА для ЭПК-47ЖШ;
-36 мА для ЭПК-48ЖШ-К EGO, ЭПК-48ЖШ-К2/1.
присоединение плиты к сети должно осуществляться с учетом допускаемой нагрузки на
электросеть;
по пожарной безопасности плита должна соответствовать ГОСТ 12.1.004;
не допускается использование плиты в пожароопасных и взрывоопасных зонах;
при установке плиты в непосредственной близости от стены, перегородок, кухонной мебе-
ли, декоративной отделки и т. п., рекомендуется, чтобы они были изготовлены из негорючих мате-
риалов или покрыты соответствующим негорючим теплоизолирующим материалом.
Необходимо при этом обратить особое внимание на соблюдение мер противопожарной безопас-
ности.
6
6
.
.
П
П
О
О
Р
Р
Я
Я
Д
Д
О
О
К
К
У
У
С
С
Т
Т
А
А
Н
Н
О
О
В
В
К
К
И
И
Распаковка, установка и испытание плиты должны производиться специалистами по монтажу и
ремонту торгово-технологического оборудования. После перемещения плиты с отрицательной тем-
пературы в помещение необходимо выдержать ее при комнатной температуре в течении 6 часов.
Установку плиты проводите в следующем порядке:
перед установкой плиты на предусмотренное место необходимо снять защитную пленку со
всех поверхностей и провести перетяжку всех винтовых соединений (на клеммном блоке, пускателе,
переключателях). Плиту следует разместить в хорошо проветриваемом помещении, если имеется
возможность, то под воздухоочистительным зонтом. Необходимо следить за тем, чтобы плита была
установлена в горизонтальном положении (для этого предусмотрены регулировочные ножки), высо-
та должна быть удобной для пользователя.
