- 8 –
При необходимости демонтажа панели управления устанавливать ее прорезью в уступ крючка
(смотри рис. 11).
9
9
.
.
В
В
О
О
З
З
М
М
О
О
Ж
Ж
Н
Н
Ы
Ы
Е
Е
Н
Н
Е
Е
И
И
С
С
П
П
Р
Р
А
А
В
В
Н
Н
О
О
С
С
Т
Т
И
И
И
И
М
М
Е
Е
Т
Т
О
О
Д
Д
Ы
Ы
И
И
Х
Х
У
У
С
С
Т
Т
Р
Р
А
А
Н
Н
Е
Е
Н
Н
И
И
Я
Я
Все неисправности, вызывающие отказы, устраняются только специалистами
Таблица 4
Наименование неисправно-
сти
Вероятная причина
Методы устранения
Не нагреваются электрические
конфорки, сигнальная лампа
подачи напряжения горит.
Конфорки слабо нагреваются.
Обрыв провода. Не испра-
вен переключатель. Сгора-
ние спиралей ТЭН-ов.
Плохой контакт проводов в
переключателе.
Устранить обрыв провода. За-
менить переключатель. Заме-
нить ТЭНы.
Заменить переключатель.
Восстановить контакты прово-
дов.
Не горят сигнальные лампы
нагрева конфорок, конфорки
нагреваются.
Перегорели сигнальные
лампы. Плохой контакт в
проводах сигнальных ламп.
Заменить перегоревшие сиг-
нальные лампы. Восстановить
контакт в проводах.
Жарочный шкаф не нагрева-
ется, переключатели и термо-
регуляторы включены, лампы
не горят.
Отсутствует напряжение в
сети. Ослабло крепление
проводов на вводных
клеммных блоках. Не ис-
правны терморегуляторы,
термовыключатели. Не ис-
правны переключатели.
Сработал аварийный термо-
выключатель.
Подать напряжение. Закре-
пить провода на вводных
клеммных блоках. Заменить не-
исправные детали. Включить
аварийный термовыключатель.
Жарочный шкаф нагревается
слабо.
Не исправен один из пере-
ключателей. Не исправны
ТЭН-ы.
Заменить переключатель. За-
менить ТЭН-ы.
Неплотное прилегание двер-
цы жарочного шкафа.
Износились прокладки.
Заменить прокладки.
Самопроизвольное открыва-
ние дверцы жарочного шкафа.
Сломана петля.
Вскрыть дверцу жарочного
шкафа и заменить петлю.
Не поступает в камеру вода
или поступает недостаточно.
Засорен клапан или обра-
зовалась накипь в распыли-
теле. Не исправен клапан.
Прочистить распылитель. За-
менить клапан.
Р
Р
и
и
с
с
.
.
1
1
-
-
2
2
1
1
-
-

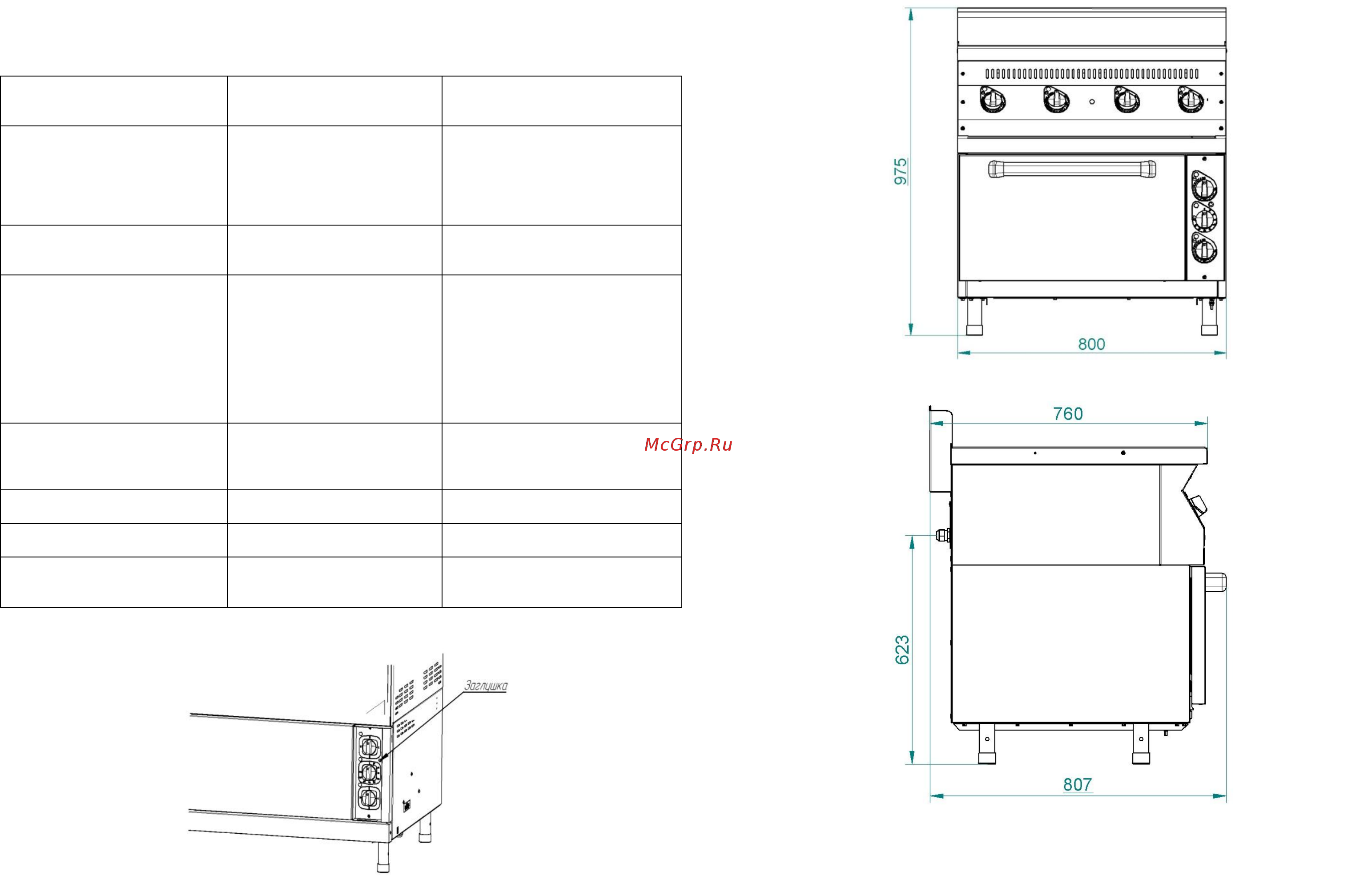

Рис. 14 Плита электрическая ЭПК-47ЖШ (вид спереди)
Рис. 15 Плита электрическая ЭПК-47ЖШ (вид сбоку)
