МОНТАЖ
Рис.A

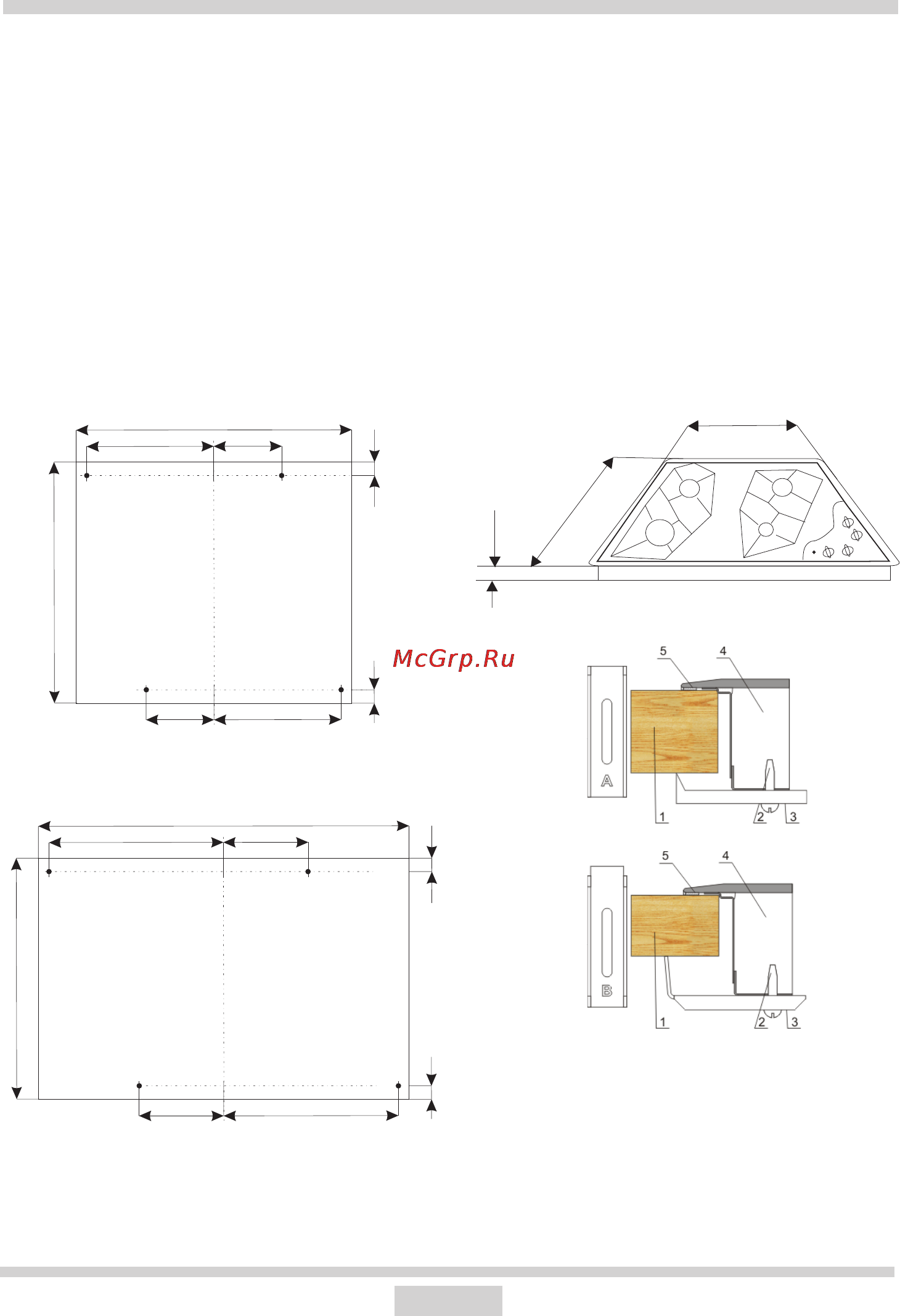

● подготовить место (отверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А)
● минимальное расстояние, которое следует установить между нижним кожухом плиты
и полкой, составляет 130 мм
● слегка привернуть крепёжные зажимы снизу плиты при помощи отвертки,
● подключить плиту при помощи провода питания по схеме электросоединений
● сечение провода подобрать в зависимости от мощности плиты (эту операцию должен
произвести квалифицированный электромонтажник)
● очистить столешницу от пыли, вставить панель в отверствие и зажимы, затем крепко
прижать к столешнице,
1 - столешница
2 - винт
3 - крепёжный зажим
4 - стеклокерамическая панель
5 - прокладка панели
Установка плиты BHG6*
600 (790)
530
40
560
490
10
10
258
258
138
138
753
490
10
10
353
353
171
171
