МПО-1 РЭ с. 10

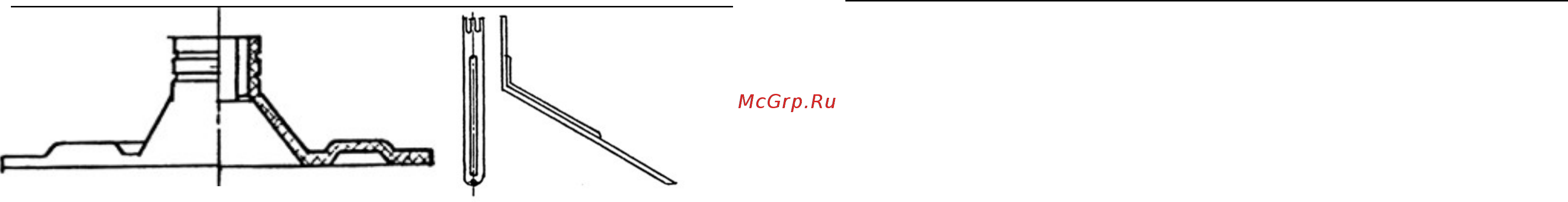

Рисунок 12 - Сбрасыватель Рисунок 13 - Прочистка
Допускается замена приборов аналогичными, технические характеристики и
точность измерений которых обеспечивают возможность контроля параметров
машины с допустимыми погрешностями.
Машина обслуживается стандартным слесарно-монтажным инструментом.
Применение специального инструмента не требуется.
1.6 Маркировка
На кожухе 15 в соответствии с рисунком 1 закреплена табличка, которая
содержит следующие основные данные:
- наименование предприятия-изготовителя или его товарный знак;
- условное обозначение или наименование;
- номинальное напряжение, В;
- род тока;
- номинальную потребляемую мощность электродвигателя, кВт;
- условное обозначение степени защиты, обеспечиваемое оболочками, по
ГОСТ 14254-96;
- обозначение ТУ;
- номер машины;
- месяц и год выпуска;
- знаки соответствия.
Маркировка транспортной тары производится в соответствии с ГОСТ 14192-96.
1.7 Упаковка
Машина упаковывается в решётчатый ящик в соответствии с требованиями
ГОСТ 2991-85.
Комплект сменных рабочих органов, запасных, монтажных частей и
принадлежностей должен быть завернут в упаковочную бумагу по ГОСТ 8828-89 и
уложен в ящик для комплектов или в приспособление для протирки (для
протирочной машины МПО-101).
Машина должны быть обернута упаковочной бумагой по ГОСТ 8828-89.
Ящик с комплектом ЗИП устанавливают в основной ящик и закрепляют.
Эксплуатационную документацию кладут в пакет из полиэтиленовой плёнки
или заворачивают в бумагу и помещают в ЗИП или в приспособление для протирки.
МПО-1 РЭ с. 23
Машина МПО-1 _____________, номер изделия ____________________________
Приложение Б
(обязательное)
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Выпущена (дата выпуска) _________________________________________________
Электродвигатель (номер, дата выпуска) _____________________________________
Предприятие-изготовитель: РПУП «Торгмаш»
Приложение В
(обязательное)
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Упакована РПУП «Торгмаш» согласно требованиям, предусмотренным в
действующей технической документации
_______________________ __________________ _____________________________
(должность) (личная подпись) (расшифровка подписи)
____________________________
( год, месяц, число)
М.П.
