МПО-1 РЭ с. 6

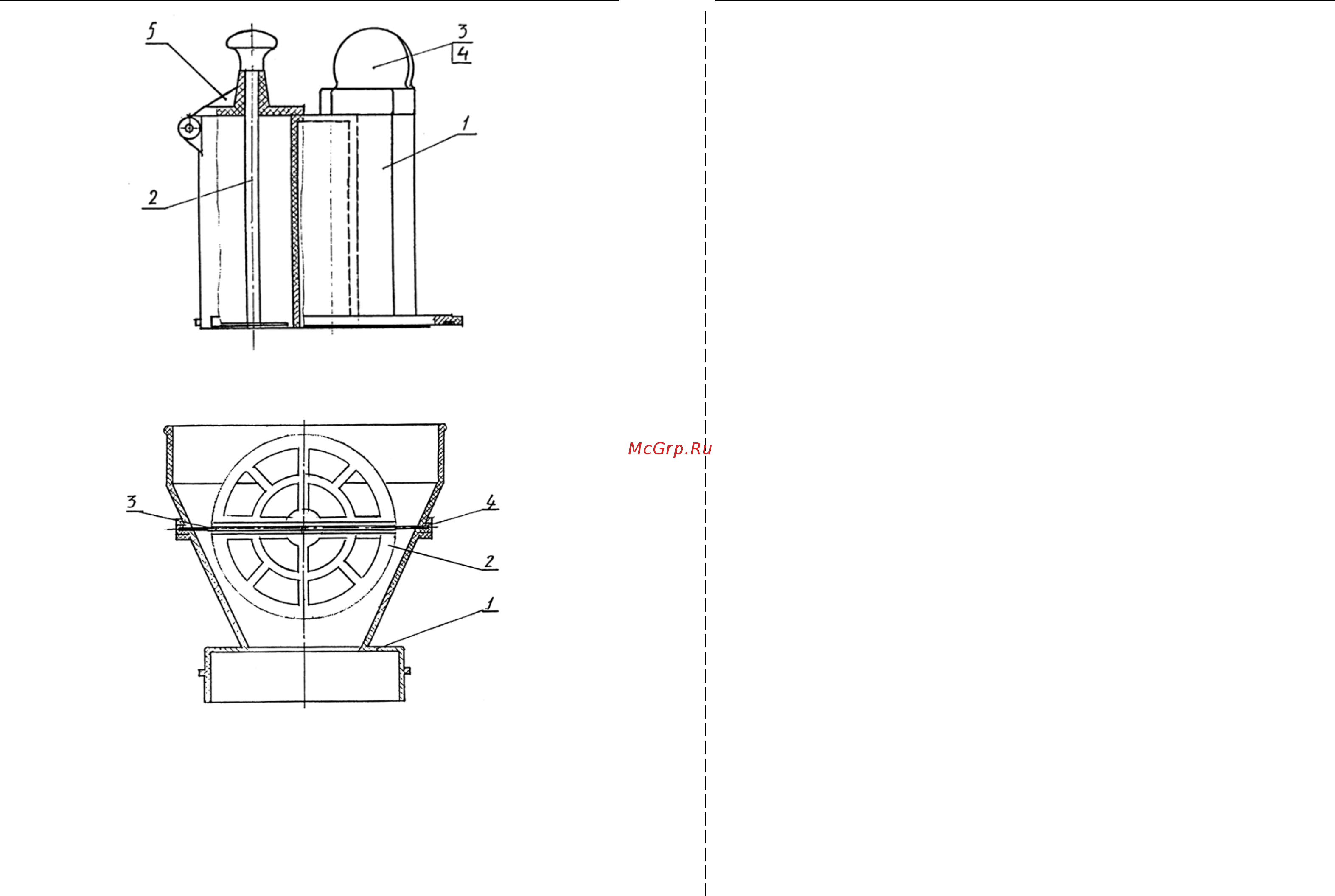

1 - корпус; 2 – толкатель серповидный; 3,4 – толкатели цилиндрические; 5 – кронштейн
Рисунок 2 — Приспособление для нарезки
1 - корпус; 2 - предохранитель; 3 - ось; 4 - втулка
Рисунок 3 - Приспособление для протирки
1.4.2 Работа машины
1.4.2.1 Работа машины по нарезке сырых и вареных продуктов
осуществляется установкой на рабочий вал одного из сменных рабочих органов в
соответствии с рисунком 4-9, и приспособления для нарезки в соответствии с
рисунком 2, на рабочую камеру. Перерабатываемый продукт подается в одно из окон
приспособления и проталкивается толкателем в зону резания.
МПО-1 РЭ с. 27
Приложение З
(обязательное)
АКТ-РЕКЛАМАЦИЯ
Настоящий составлен ______________________________________ _______ г.
Владельцем _______________________________________________________
(должность, ф.и.о. владельца)
_________________________________________________________________
(наименование машины,
обозначение)
представителем предприятия-изготовителя или незаинтересованной стороны
__________________________________________________________________
Представителем СПК ________________________________________________
Наименование машины, обозначение__________________________________
Предприятие-изготовитель ___________________________________________
Номер машины _____________________________________________________
Дата выпуска ______________________________________________________
Дата пуска в эксплуатацию __________________________________________
Эксплуатирующее предприятие ______________________________________
и его почтовый адрес _______________________________________________
__________________________________________________________________
Комплектность машины (да, нет) ______________________________________
что отсутствует ____________________________________________________
Данные об отказе машины
Дата отказа _______________________________________________________
Внешнее проявление отказа _________________________________________
Предполагаемые причины отказа ______________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________
