10

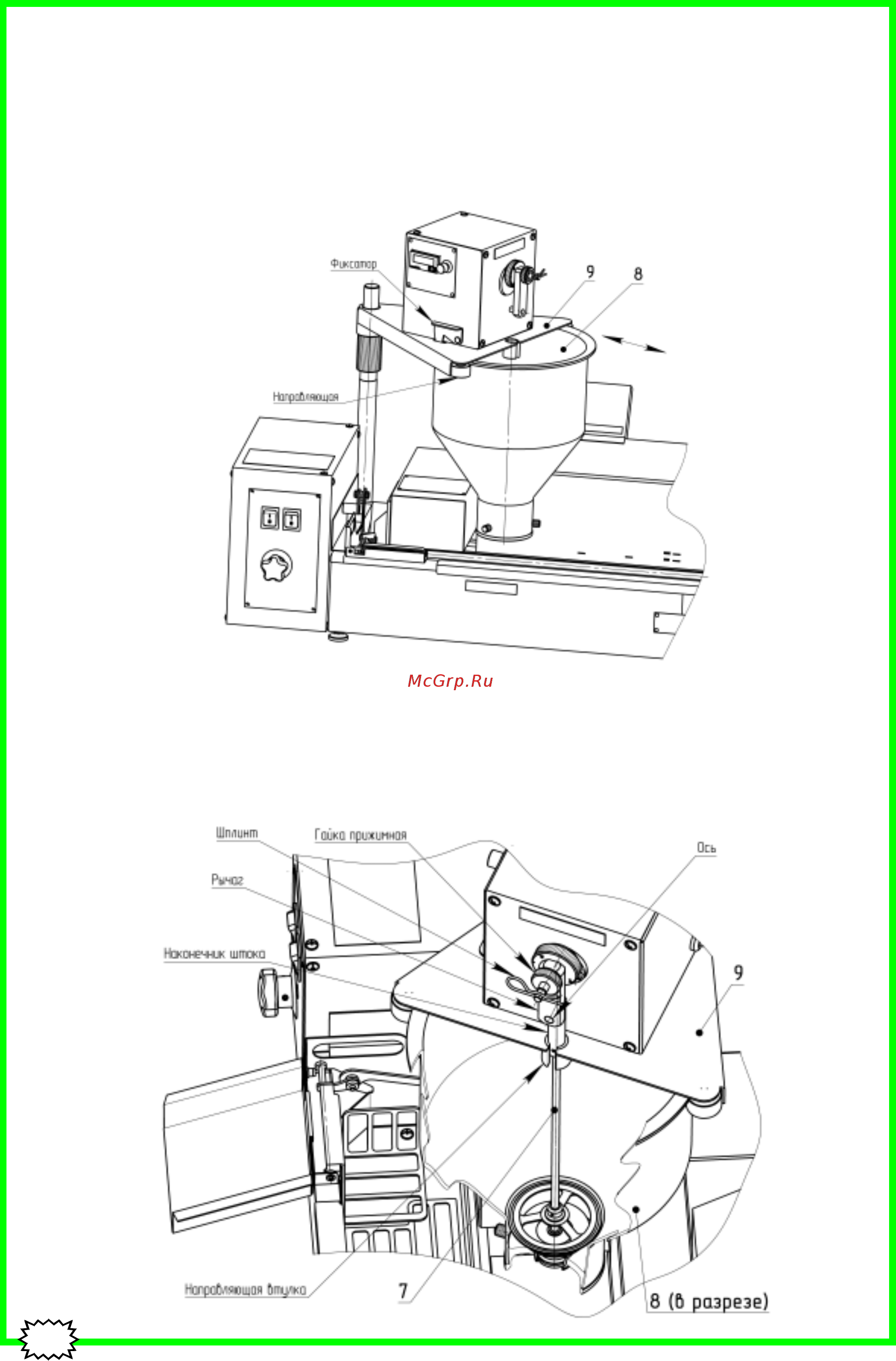

8. Ôèêñàòîð, ðàñïîëîæåííûé íà êîðïóñå ïðèâîäà äîçàòîðà (6), ïîäíèìèòå
(âðàùåíèåì ïî ÷àñîâîé ñòðåëêå) â êðàéíåå ïîëîæåíèå. Áóíêåð äîçàòîðà (8) çàâåäèòå
â íàïðàâëÿþùèå ïëàòôîðìû (9) äî óïîðà (ñòðåëêàìè ïîêàçàíû íàïðàâëåíèÿ åãî
óñòàíîâêè è ñú¸ìà). Çàòåì îïóñòèòå ôèêñàòîð (âðàùåíèåì ïðîòèâ ÷àñîâîé ñòðåëêè)
è çàôèêñèðóéòå áóíêåð äîçàòîðà (8). Âðàùåíèåì ïëàòôîðìû (9) âûñòàâèòå äîçàòîð
ïîñåðåäèíå ðó÷üÿ ïîääîíà (3) ïðàâåå ïðèâîäà êðûëü÷àòêè (5).
9. Â áóíêåð äîçàòîðà (8) çàâåäèòå ïîðøåíü äîçàòîðà (7). Îòâåðíèòå ãàéêó
äî óïîðà â øïëèíò. Îòâåäèòå ðû÷àã ïðèâîäà äîçàòîðà (6) îò åãî êîðïóñà è ïîâåðíèòå
â ñòîðîíó. Ââåäèòå øòîê ïîðøíÿ äîçàòîðà (ìåíüøèì äèàìåòðîì) â ïàç
íàïðàâëÿþùåé âòóëêè ïëàòôîðìû (9). Çàâåäèòå îñü ðû÷àãà â îòâåðñòèå íàêîíå÷íèêà
øòîêà.

8 Фиксатор расположенный на корпусе привода дозатора 6 поднимите вращением по часовой стрелке в крайнее положение Бункер дозатора 8 заведите в направляющие платформы 9 до упора стрелками показаны направления его установки и съёма Затем опустите фиксатор вращением против часовой стрелки и зафиксируйте бункер дозатора 8 Вращением платформы 9 выставите дозатор посередине ручья поддона 3 правее привода крыльчатки 5 9 В бункер дозатора 8 заведите поршень дозатора 7 Отверните гайку до упора в шплинт Отведите рычаг привода дозатора 6 от его корпуса и поверните в сторону Введите шток поршня дозатора меньшим диаметром в паз направляющей втулки платформы 9 Заведите ось рычага в отверстие наконечника штока Шплинт Гайка ппихимноя
