ELECTRIC VENTILATED OVENS
GB
DATA PLATE
pict. 1
Cod.
Id. n°
Mod.
Id. n°
KW
10/04/26
IT09120000006460
MADE IN ITALY

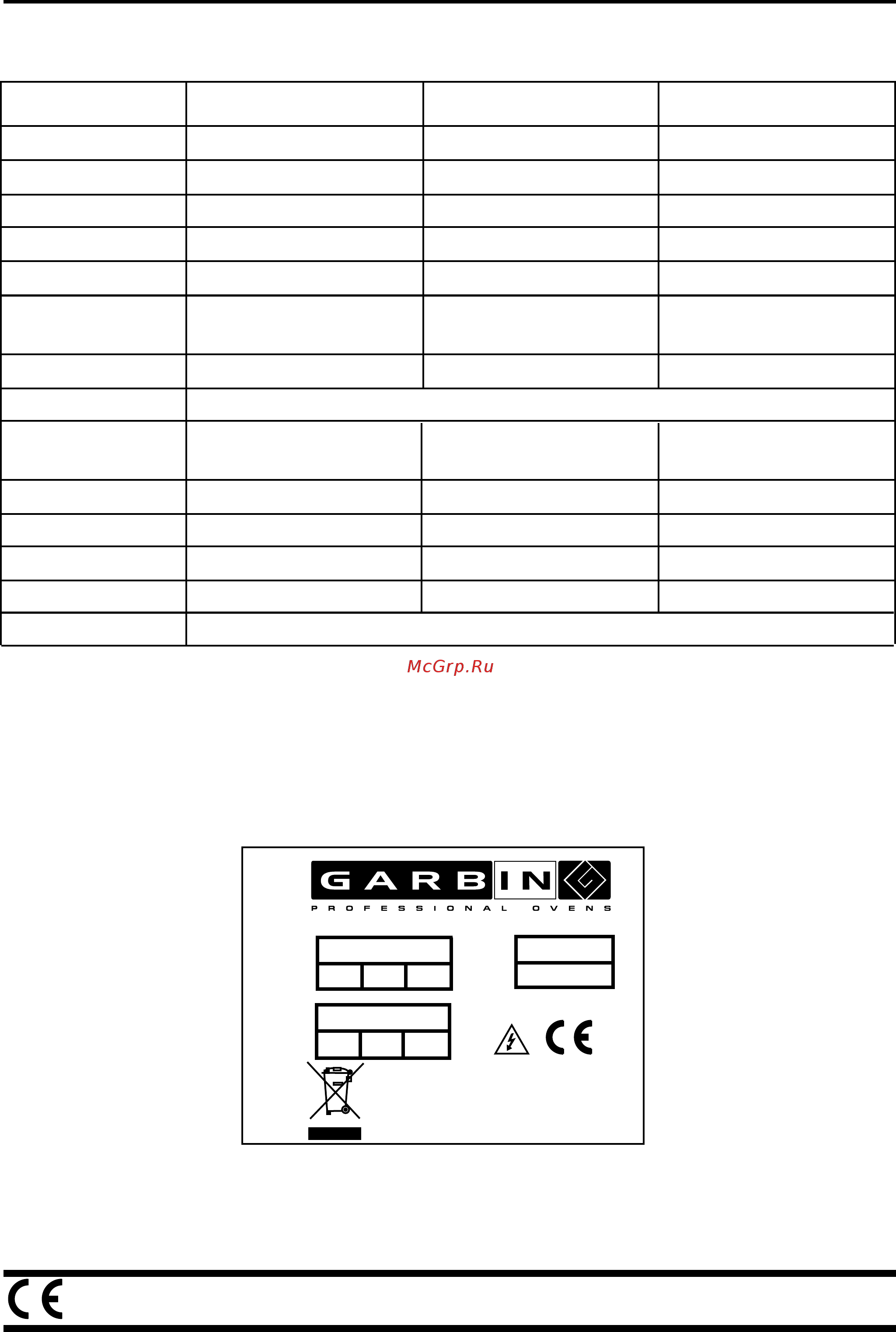

1.4.1 - Technical specifications and rating plate
20
Model 46P VAP 64P VAP 104P VAP
Power 7000 W 9400 W 14200 W
Power supply 400V~ (3N); 50/60 Hz 400V~ (3N); 50/60 Hz 400V~ (3N); 50/60 Hz
Electrical connection Type “X” Type “X” Type “X”
Weight 60 kg 70 kg 110 kg
Dimensions (mm) 965 x 830 x 610 965 x 830 x 770 965 x 830 x 1070
Capacity N. 4 trays N. 6 trays N. 10 trays
600 mm x 400 mm 600 mm x 400 mm 600 mm x 400 mm
Distance between trays 80 mm 80 mm 80 mm
Max. food load 6kg. per shelf (food and pan)
Wiring type H07RN-F H07RN-F H07RN-F
3x4 mm
2
/5X2.5 mm
2
5X2.5 mm
2
5X4 mm
2
Water inlet 3/4” G 3/4” G 3/4” G
Water hardness Max 3° F Max 3° F Max 3° F
Water pressure 150-300kPa 150-300kPa 150-300kPa
IP rating IPX0 IPX0 IPX0
Mounting On bench or stand
