Фризер для мягкого мороженого с помпой Модельный ряд: BQ Компания: STARFOOD
Поз.
Модель
Напряжение
Номиналь-
ная
мощность
Хладагент
Производи-
тельность
Черпачков за
час
Масса нетто
Размеры
кВт кг/час кг мм
BQ833Y
BQJ-
20/2AY
220 В, 50 Гц
(60 Гц)
2,7
R404a/ R134a
(R22)
20 ... 25 кг
28 ... 36 л
330 ...
420
175
518 × 745 ×
1420
BQ833PY
BQJ-
20/2APY
220 В, 50 Гц
(60 Гц)
2,7
R404a/ R134a
(R22)
20 ... 25 кг
28 ... 36 л
330 ...
420
185
518 × 745 ×
1420
BQ836Y1
BQJ-
22/2AY1
220 В, 50 Гц
(60 Гц)
2x1,6
R22
(R404a)
22 ... 28 кг
32 ... 40 л
360 ...
460
194
540 × 775 ×
1414
BQ836Y
BQJ-
22/2AY
220 В, 50 Гц
(60 Гц)
3,3
R404a/ R134a
(R22)
22 ... 28 кг
32 ... 40 л
360 ...
460
210
540 × 775 ×
1414
BQ818PY
BQJ-
12/2PY
220 В, 50 Гц
(60 Гц)
1,8
R404a/ R134a
(R22)
12 ... 18 кг
17 ... 28 л
200 ...
300
135 518 × 860 × 880
BQ818Y BQJ-12/2Y
220 В, 50 Гц
(60 Гц)
1,8
R404a/ R134a
(R22)
12 ... 18 кг
17 ... 28 л
200 ...
300
125 518 × 860 × 880
BQ368PY
BQJ-
32/2PY
3-380 В, 50 Гц
(60 Гц)
3,6
R404a/ R134a
(R22)
28 ... 35 кг
40 ... 55 л
460 ...
580
210
642 × 835 ×
1435
BQ368Y BQJ-32/2Y
3-380 В, 50 Гц
(60 Гц)
3,6
R404a/ R134a
(R22)
28 ... 35 кг
40 ... 55 л
460 ...
580
210
642 × 835 ×
1435
BQ368P BQJ-32/2P
3-380 В, 50 Гц
(60 Гц)
3,5
R22
(R404a)
28 ... 35 кг
40 ... 55 л
460 ...
580
210
642 × 835 ×
1435
ПРИМЕЧАНИЕ.
1) Производительность машины измеряется при температуре окружающей среды 25°C и
температуре ингредиентов 7°C.
2) Количество черпачков за час измеряется при объёме одного черпачка в пределах от 60
до 70 мл.
3) P означает, что машина снабжена системой воздушного насоса.
4) Y1 означает, что имеется предварительное охлаждение бункера и поддержание
температуры ночью.
5) Y означает, что имеется предварительное охлаждение бункера, поддержание температуры
ночью и независимый компрессор для охлаждения бункера.
Внимание! Переключение режимов с рабочего на ночной осуществляется только через кнопку
«STOP»!!!

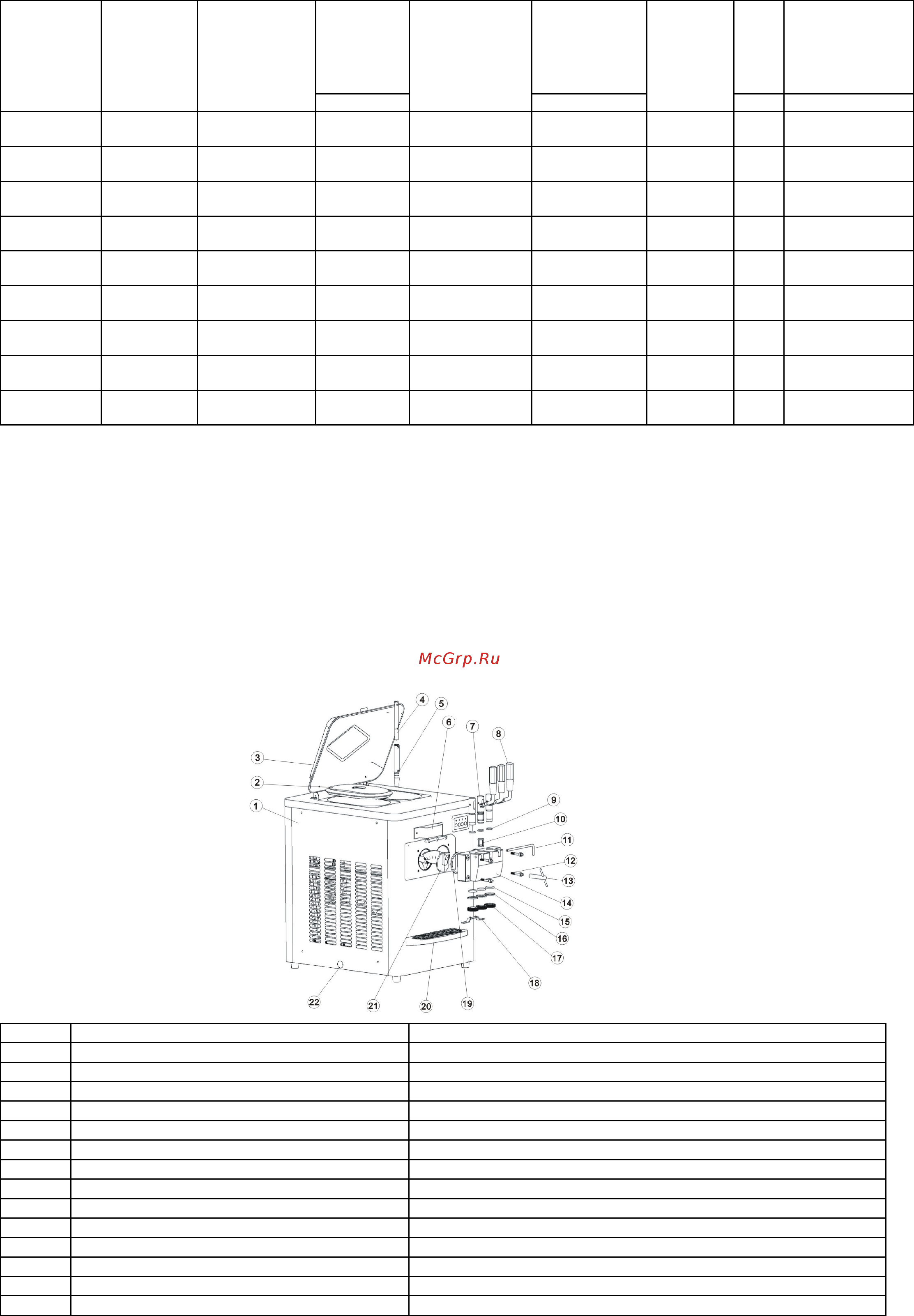

2. Схема базовой конструкции (рис. 1)
Рис. 1:
1) Main Body Главный корпус
2) Feed Hopper Lid Крышка загрузочного бункера
3) Top Cover Верхняя крышка
4) Bulk Inner Tube Внутренняя трубка питателя
5) Bulk Outer Tube Наружная трубка питателя
6) Automatic Controlling Assembly Узел автоматического управления
7) Plug of the Throat Block Кран блока горловины
8) Handle Ручка
9) O-ring Gasket of the Plug Круглое кольцевое уплотнение
10) Bridge Gasket Уплотнение-мостик
11) Horizontal Bar Горизонтальный стержень
12) Bolt of the Throat Block Болт блока горловины
13) Socket Wrench* Торцовый ключ
14) Discharge Throat Block Выпуск блока горловины
15) Star Screw of the O-ring Gasket Винт-звёздочка круглого кольцевого уплотнения
2
