Фризер для мягкого мороженого с помпой Модельный ряд: BQ Компания: STARFOOD
16) Gasket Прокладка
17) Star Shape Screw Винт-звёздочка
18) Star Screw Wrench* Ключ для изделия «Винт-звёздочка»
19) Square Gasket Прямоугольная прокладка
20) Ingredient Leakage Holder Накопитель утекающего ингредиента
21) Stirrer Shaft Вал мешалки
22) Ground Terminal Клемма заземления
ПРИМЕЧАНИЕ. Знаком «*» отмечены запасные части, которые отличаются для различных моделей

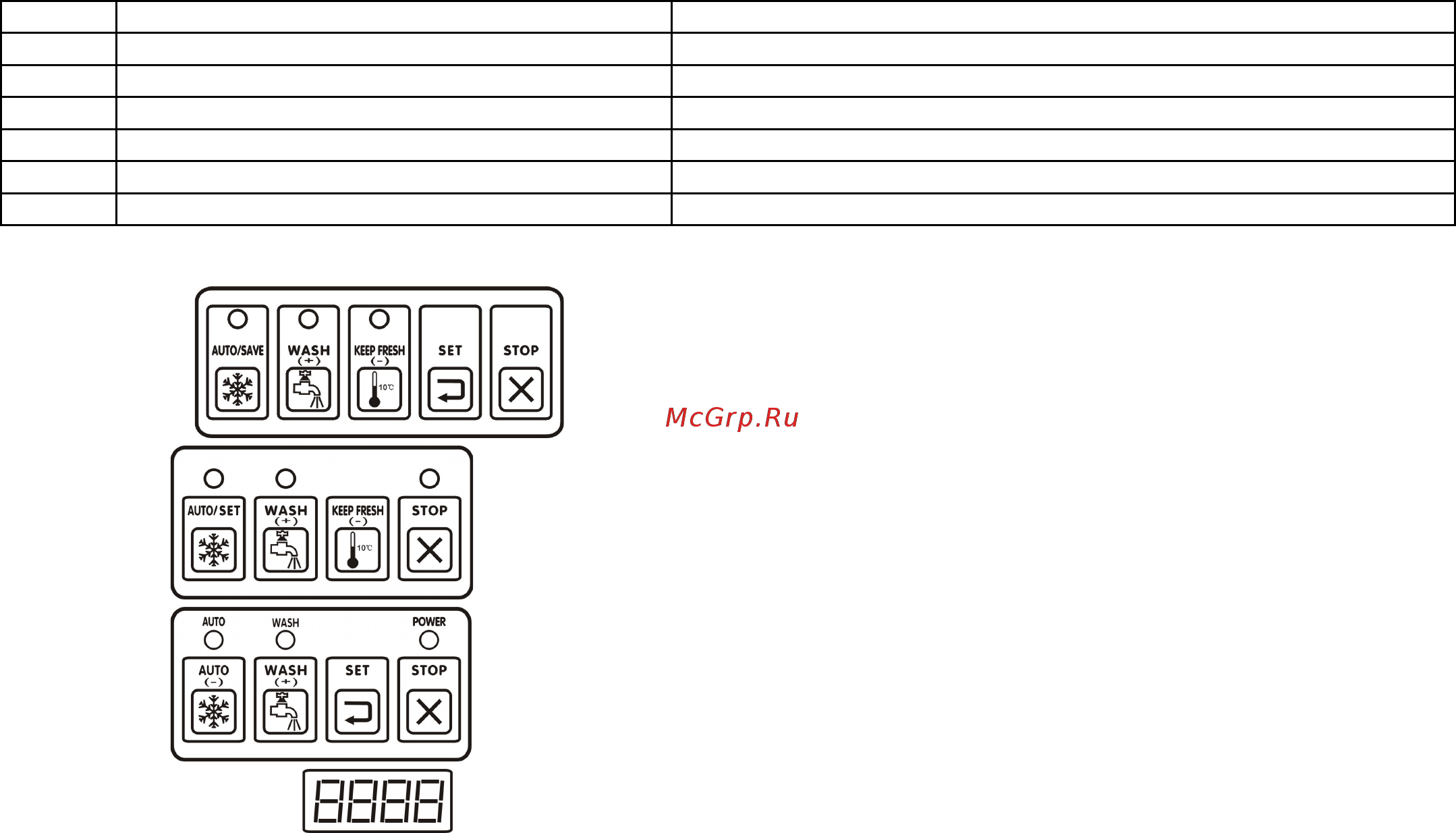

3. Панель управления (рис. 2)
Рис. 2.1. Панель управления с пятью клавишами
Рис. 2.2. Панель управления с четырьмя клавишами
Рис. 2.3. Панель управления с четырьмя клавишами
Рис. 2.4. Цифровой индикатор
4. ПРИМЕЧАНИЕ.
Рабочие условия окружающей среды
• Рабочая температура окружающей среды: от 10°C до 38°C
• Относительная влажность: от 55% до 85%
Источник электрической энергии
• Розетка источника электрической энергии должна соответствовать Национальным
стандартам электрической безопасности. Машина обязательно должна быть заземлена;
поперечное сечение заземляющего проводника должно быть не менее 1 мм
2
.
• Подключение к источнику электрической энергии и соответствующая проводка должны
соответствовать стандартам техники безопасности; электроустановка также должна
соответствовать стандартам техники безопасности.
• Убедитесь в том, что источник электрической энергии снабжен подходящим устройством
защитного отключения (УЗО) дифференциального типа.
• Подключение осуществляется к однофазному источнику электрической энергии 220 В,
50 Гц. Напряжение источника электрической энергии должно оставаться в пределах от 198 В до
242 В.
• Трёхфазный источник электрической энергии, напряжение 380 В, частота 50 Гц.
• Для подключения к трёхфазному источнику электрической энергии, напряжение 380 В,
частота 50 Гц, используется четырёхпроводная схема подключения и один электрический провод
для нейтрали.
• Поперечное сечение соединительных проводов электрического кабеля должно быть не ме-
нее 1,5 мм
2
.
• Для машин, рассчитанных на 380 В, проверьте направление вращения вала мешалки. Вал
мешалки должен вращаться по часовой стрелке. Если направление вращения неправильное,
просто поменяйте местами любые два фазовых провода.
Монтаж
• Данную машину следует использовать только внутри помещений. Разместите машину на
плоской, сухой и прочной площадке. На расстоянии 500 мм вокруг машины не должно находиться
источников тепла, температура которых превышает 70°C.
• Расстояние между машиной и стеной или между машиной и другими предметами должно быть
таким, как показано на рис. 3. Не разрешается загромождать отверстия для впуска и выпуска
воздуха, подводимого к конденсатору. Вокруг машины не должно быть каких-либо предметов,
которые могут быть затянуты внутрь.
• Если машина снабжена колёсиками с замком, то после установки машины на место
эксплуатации заприте замки колёсиков, чтобы машина не сдвигалась с места во время работы
(Относится только к некоторым моделям).
3
