Quality Espresso Ottima A2 [6/16] Монтаж

ПРИМЕЧАНИЕ. Подключение к источнику электрической энергии и к во-

допроводу должно быть выполнено в соответствии с действующим зако-

нодательством, применимым на месте монтажа.

Монтаж

1. Поставьте машину ровно, пользуясь регулируемыми ножками.

ПРИМЕЧАНИЕ. В соответствии с правилами техники безопасности, на-

клон по отношению к горизонтали должен быть не более 1 углового

градуса.

2. Разместите изделие, как показано на рисунке (в зависимости

от модели, электродвигатель насоса (8) находится внутри машины). В

этом случае, трубка (А) присоединяется непосредственно к нижнему

крану (6с) устройства для водоподготовки (6).

ПРИМЕЧАНИЕ. Кофемолку можно ставить с любой стороны кофемашины.

ВНИМАНИЕ! Электрические кабели для подключения к источнику

электрической энергии и к насосу (для тех моделей, у которых

насос монтируется снаружи машины), находятся в нижней передней

части машины.

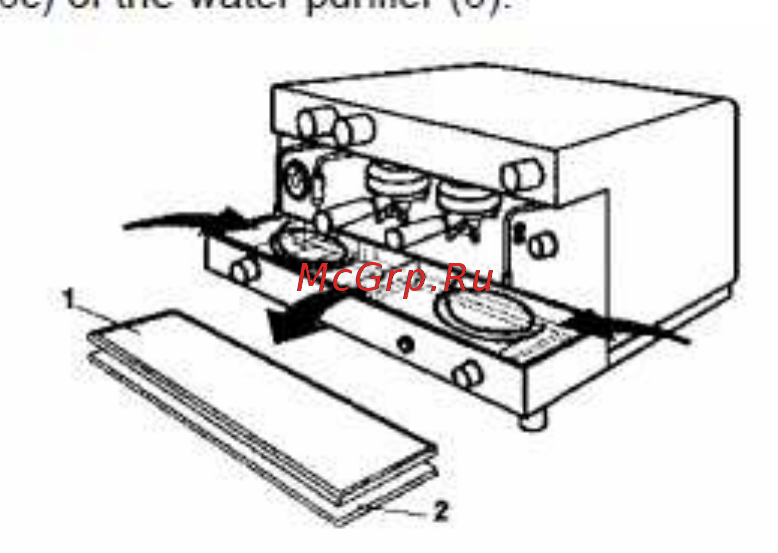

Для того, чтобы вытянуть кабели наружу для подключения к

источнику электрической энергии, выполните следующее:

- снимите крышку (1) и выньте нижний лоток (2);

- разрежьте стяжку, которая служит для крепления кабелей к

шасси; затем

- поставьте на место крышку (1) и нижний лоток (2).

3. Сливную трубку (В) присоедините к воронке (2р) на машине и

к сливной трубке (4).

4. С помощью короткой гибкой трубки (С) соедините главный

кран (5) с верхним краном (6b) устройства для водоподготовки.

5. С помощью короткой гибкой трубки (D) соедините нижний

кран (6с) устройства для водоподготовки со впуском (8а) насоса

(в соответствии с моделью).

ПРИМЕЧАНИЕ. Прежде чем подключить трубку ко впуску (8а), откройте

кран (5) и дайте возможность воде в течение 2 минут циркулировать

по системе для водоподготовки (6), чтобы из водяного контура были

удалены любые оставшиеся загрязнения.
