7.Приложения.

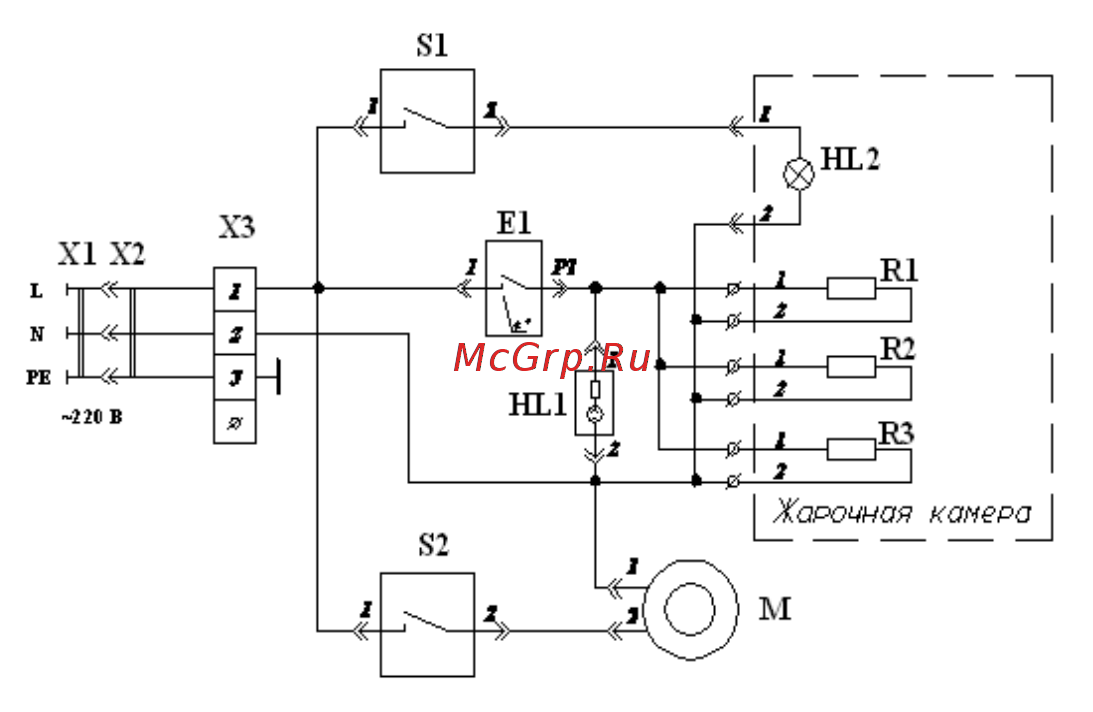

7.1. Схема электрическая принципиальная электрогриля
«Командор-4М» и «Командор-5М»
Условные обозначения:
Е1 - Терморегулятор (50-250)°С
HL1 - Лампа индикаторная
HL2 - Лампа 25 Вт
М - Электродвигатель 220В, 2 об./мин
R1…R3 - Нагреватели
S1 - Выключатель MD-0401/L/A29/T6
S2 - Выключатель MD-0401/L/A03/T6
Х1 - Розетка РШ-40 (32 А)
Х2 - Вилка ВШ-40 (32 А)
Х3 - Клеммный блок КБ25/3
ГБ.01.000.000 РЭ изм. 00
