9

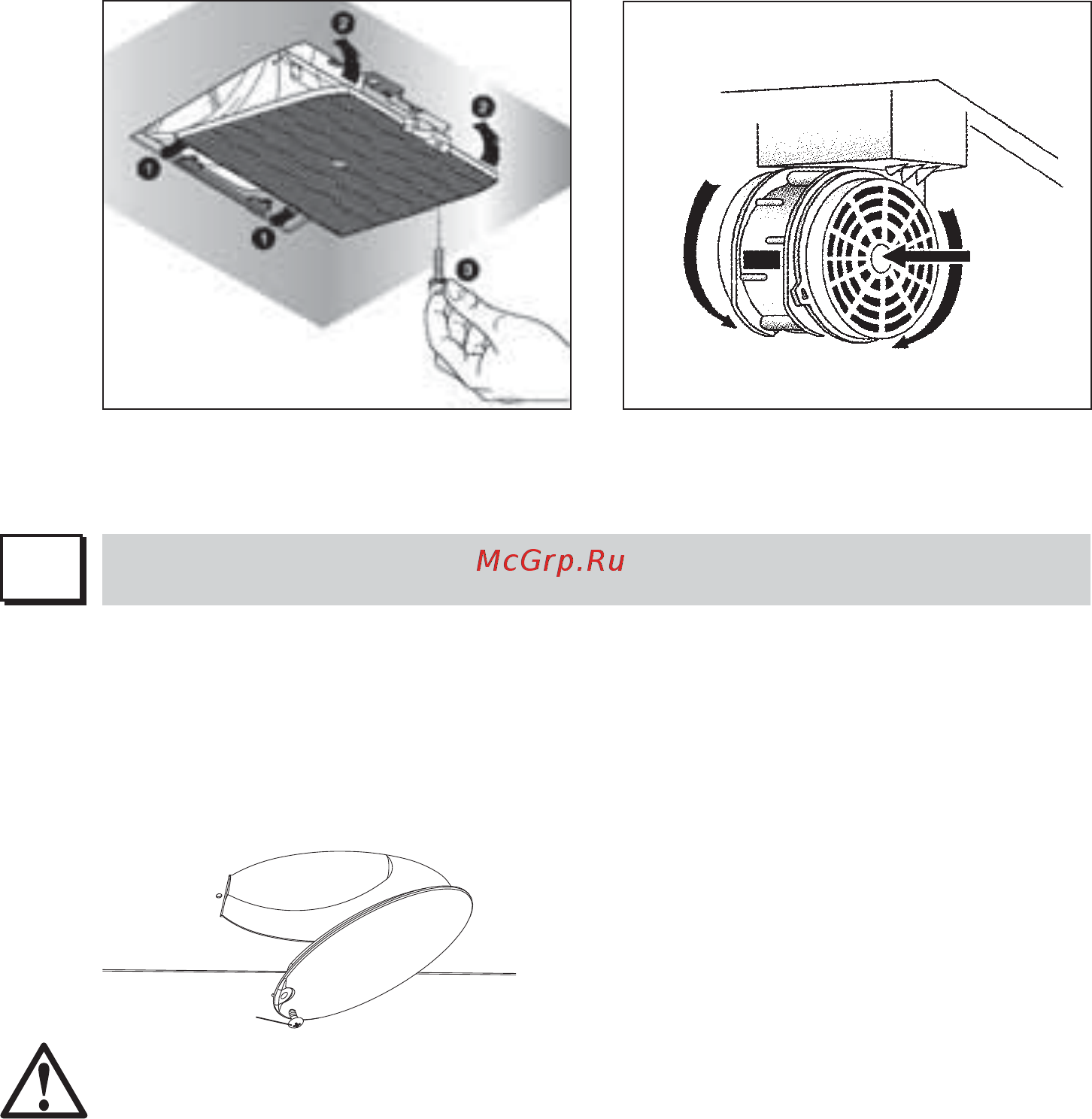

3. PANNELLO REMOVIBILE
Per rimuovere il pannello seguire l’istruzione in fig. H3
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
I
1. LAMPADA A PLAFONIERA
Per sostituire la lampada:
a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.
b) Svitare la vite di sostegno A e rimuovere la plafoniera (vedi figura).
c) Sostituire la lampada con una dello stesso modello di quella originale
(max 25 W, vedi indicazione posta in prossimità della lampada).
A
ATTENZIONE! Lampade di forma e portata diverse da quella originale potreb-
bero danneggiare seria mente il vano illuminazione.
2. FARETTO
Per sostituire la lampada del “Round halogen light”:
a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.
b) Togliere, facendo leva con un cacciavite, l’anello di sup porto del vetro A.
c) Togliere il vetro B per accedere al vano lampada.
d)
Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).
e) Rimontare il vetro di protezione B fissandolo con l’apposito anello A.
