![Falmec BUTTERFLY ISOLA 90 IX (800) ECP белое стекло [12/80] Lampada fluorescente](/views2/1320533/page12/bgc.png)
10

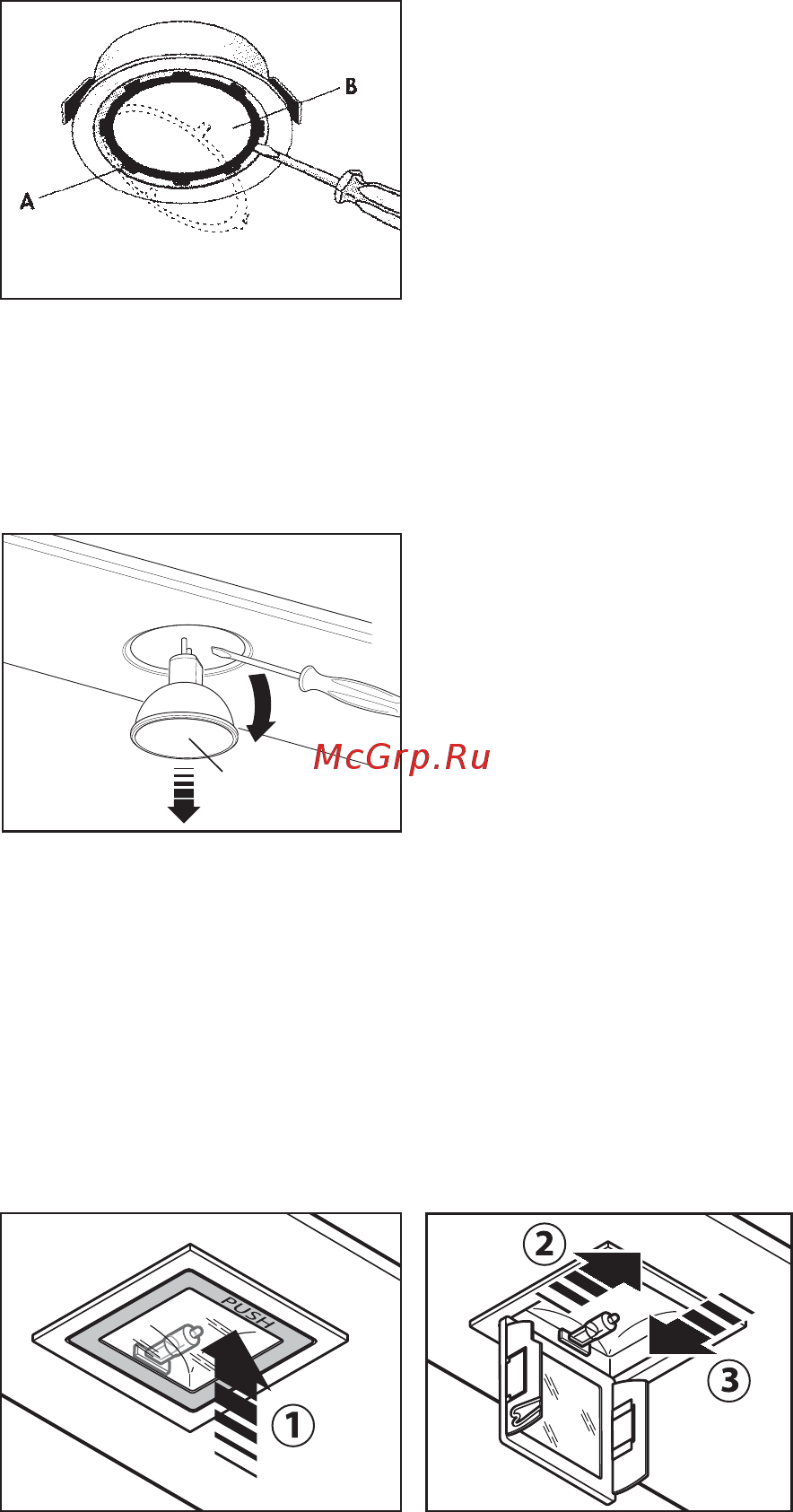

Round halogen light
Per sostituire la lampada “Dicroic lamp”:
a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.
b) Rimuovere la lampada utilizzando un cacciavite (vedi figura)
c) Sostituire la lampada con una analoga (dicroica max 20 W, 12 Volt).
Dicroic spot
Lamp
Per sostituire la lampada del “Square halogen light”:
a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.
b) Aprire completamente il pannello fino ad un angolo di 90° (vedi figura)
premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco
G4).
d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere
l’operazione al punto b.
Square halogen light
3. LAMPADA FLUORESCENTE
(parte riservata solo a personale qualificato)
Sostituzione del tubo fluorescente:
a) Scollegare l’apparecchio dalla rete di alimentazione;
b) Rimuovere l’eventuale pannello in acciaio svitando le viti di fissaggio;
c) Togliere il tubo fluorescente ruotandolo di 90° e sostituirlo con uno di ana-
loghe caratteristiche (8W-13W-21W-28W a seconda del modello);
d) Ricollegare l’apparecchio alla rete di alimentazione.
