6 EUROPORT EPA900 Руководство пользователя
Соблюдайте осторожность, чтобы не уронить динамик на ногу.◊
Повторите шаг 3 для второго динамика.4.
Приведите микшерный пульт в вертикальное положение.5.
Процесс сборки PA-блока для транспортировки ◊
следует производить в обратной последовательности
вышеприведенных шагов.
Установка2.2
Разберите PA-блок как описано в гл. 2.1.1.
Расположите микшерный пульт и акустические системы в 2.
желаемой позиции.
Для достижения равномерного озвучения воспользуйтесь ◊
опциональными подставками для акустических систем.
Подключите акустические системы с помощью входящих в комплект 3.
поставки кабелей к расположенным на обратной стороне разъемам.
Внимание !
Подключайте к расположенным на обратной стороне разъемам ТОЛЬКО
пассивные акустические системы. В противном случае Ваше оборудование
может быть повреждено.
Подключите инструменты, микрофоны и другое оборудование к 4.
разъемам микшерного пульта (см. гл.4).
Если у Вас есть активный сабвуфер (не входит в комплект поставки), 5.
подключите его к разъему SUB OUT.
Убедитесь в том, что оба регулятора громкости в секции MAIN LEVEL 6.
CONTROL повернуты до упора влево.
При помощи сетевого кабеля подключите микшерный пульт 7.
к электросети.
Включите микшерный пульт.8.
Выполните все настройки.9.
Внимание !
Обратите внимание на то, что высокое звуковое давление не только
быстро утомляет слух, но также может повредить слуховой аппарат.
Всегда старайтесь придерживаться умеренной громкости звука.
Соединения и Элементы 3.
Управления
Микшерный пульт EPA900 оснащен четырьмя моновходами,
двумя стереовходами и дополнительным AUX-входом. Входные сигналы
распределяются внутри на стереошину, чьи каналы могут также
использоваться по отдельности (два моно), например, для FOH/основного
и сценического мониторинга. По необходимости Вы можете работать с
двумя типами озвучения: стерео или двумя независимыми друг от друга
моно. В каждом канале может быть задействован встроенный AUX-эффект.
Графический 7-полосный эквалайзер служит для обработки сигнала
стереошины / обоих монотрактов.
Моноканалы (1-4)3.1
аналы 1-4 являются монофоническими и служат для подключения
микрофонов или источников линейных моносигналов. Для обеспечения
гарантии высокой помехоустойчивости разъемы являются
симметричными. Мы рекомендуем по возможности использовать
симметричные кабельные соединения.
Микрофонные / линейные входы 3.1.1
MIC
XLR-разъему MIC можно подключать
динамические или конденсаторные
микрофоны по выбору.
LINE IN
разъему LINE IN Вы можете подключить
инструменты (например, клавишные
или электрогитару), а также другие
источники линейных сигналов
(например, CD-плеер, внешний
микшерный пульт, звуковую карту
ноутбука). 6,3- мм разъем работает
как с симметричными, так и с
несимметричными соединениями.
PAD
С помощью переключателя PAD Вы можете ослаблять громкие входные
сигналы на 20 дБ. Используйте эту функцию в том случае, если индикатор
CLIP светится, а дальнейшее уменьшение уровня регулятором
LEVEL невозможно.
PHANTOM
Переключатель PHANTOM служит для включения во всех
микрофонных каналах фантомного питания, необходимого для работы
конденсаторных микрофонов.
Стереоканалы (5/6-7/8)3.2
аналы 5/6-7/8 являются стереоканалами и служат для подключения
источников линейных стереосигналов.
Линейные входы3.2.1
LEFT (L) / RIGHT (R)
этим разъемам можно подключить источники линейных
стереосигналов (например, клавишные, CD-плеер,
внешний микшерный пульт, звуковую карту ноутбука).
Вы можете использовать либо RCA-, либо 6,3-мм гнезда,
но не оба входа одновременно.
VOICE CANCELLER (канал 7/8)
Функция VOICE CANCELLER служит для удаления голоса
из стереосигнала. Ее можно использовать для караоке с
внешним источником сигнала (CD/MP3-плеер и т. д.).

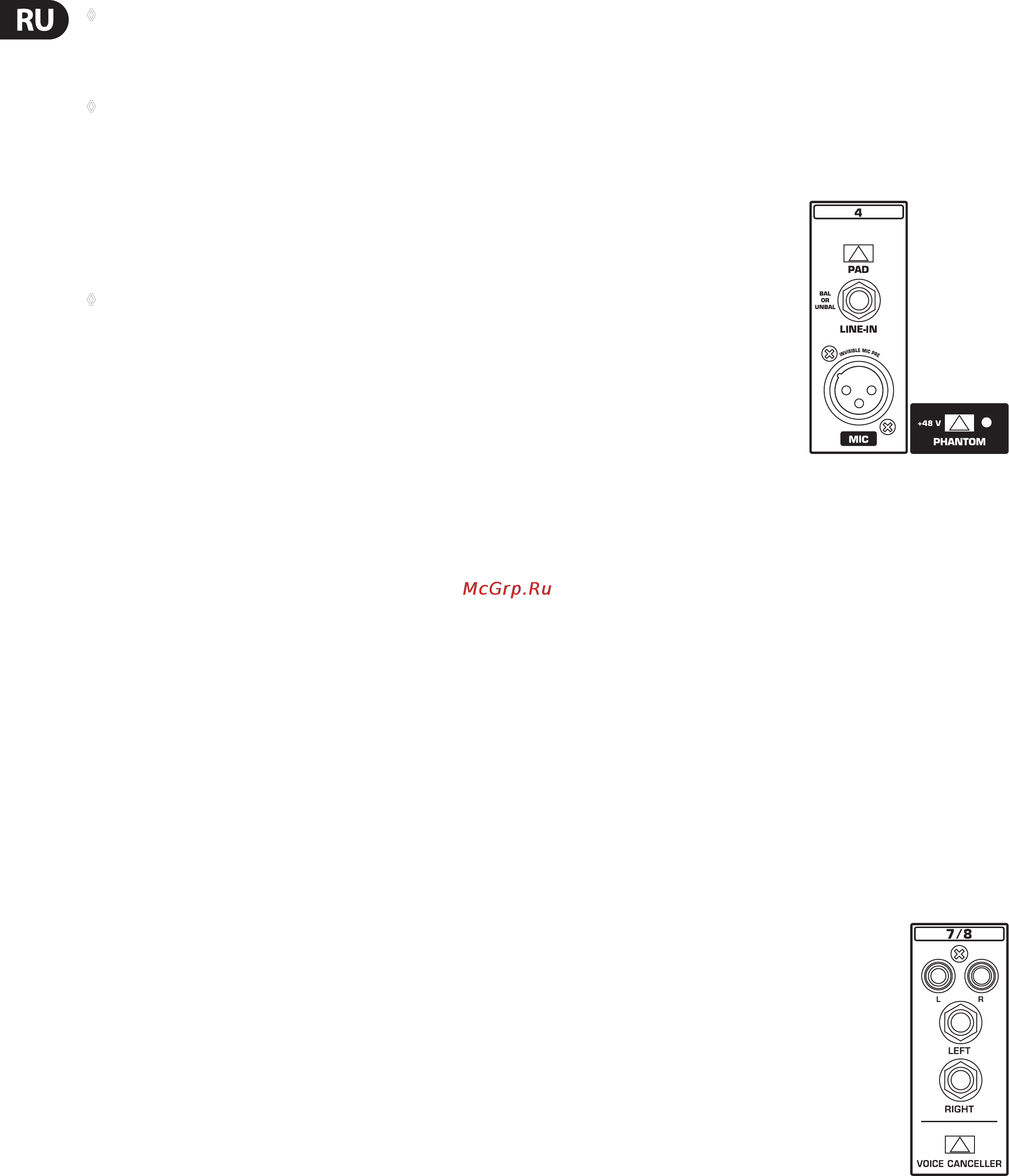

Рис. 3.1: Разъемы моноканалов
Рис. 3.2: Разъемы
стереоканалов
