7 EUROPORT EPA900 Руководство пользователя
behringer.com
аналы3.3
Каждый канал оснащен секцией эквалайзера, регулятором посыла на
эффекты, а также регуляторами громкости и распределения сигнала.
TREBLE/BASS
Эти два регулятора образуют секцию эквалайзера.
Регулятором TREBLE устанавливаются высокие,
регулятором BASS низкие частоты. Поверните регуляторы:
вправо, чтобы усилить частотную полосу на •
макс. 15 дБ.
влево, чтобы ослабить частотную полосу на •
макс. 15 дБ.
При усилении частот эквалайзером повышается ◊
уровень канального сигнала. Если индикатор CLIP
вспыхивает, следует уменьшить уровень при
помощи соответствующего регулятора LEVEL.
EFFECTS
С помощью регулятора EFFECTS устанавливается доля
канального сигнала, поступающего в процессор эффектов.
Чем дальше вправо повернут регулятор, тем большее
количество эффекта подмешивается к сигналу. В крайнем
левом положении регулятора сигнал не подвергается
обработке эффектом.
BAL
С помощью регулятора BAL в моноканалах устанавливается положение
сигнала в стереобазе (лево / право), соответствующей обоим монотрактам.
Если регулятор
повернут до упора влево, то сигнал слышен только слева, в тракте •
LEFT/MAIN.
повернут до упора вправо, то сигнал слышен только справа в тракте •
RIGHT/MAIN.
Промежуточные положения этого регулятора определяют распределение
сигнала между LEFT/MAIN и RIGHT/MAIN.
С помощью регулятора BAL в стереоканалах устанавливается соотношение
громкостей левого и правого входного сигнала стереоисточника.
Если регулятор
повернут до упора влево, то слышен только сигнал левого канала •
стереоисточника, направленный в тракт LEFT/MAIN.
повернут до упора вправо, то слышен только сигнал правого канала •
стереоисточника, направленный в тракт RIGHT/MAIN.
Промежуточные положения этого регулятора определяют распределение
правого и левого сигнала стереоисточника между LEFT/MAIN и RIGHT/MAIN.
CLIP
Индикатор CLIP светится, когда канал перегружен. Если индикатор
постоянно вспыхивает, необходимо уменьшить уровень канала с помощью
соответствующего регулятора LEVEL и/или переключателя PAD.
LEVEL
Регулятор LEVEL служит для установки громкости канального сигнала.
Если индикатор CLIP вспыхивает, следует уменьшить уровень при помощи
этого регулятора.
Дополнительные соединения3.4
EPA900 оснащен дополнительными входами и выходами, а также разъемом
для подключения педального переключателя.
STEREO AUX IN
Гнезда STEREO AUX IN выполнены в формате одного 3,5-мм стерео- и двух
раздельных 6,3-мм разъемов. К ним можно подключить дополнительные
приборы с регулируемым линейным уровнем (например, другой
микшерный пульт или MD-плеер). Сигнал поступает непосредственно на
выходные шины без возможности промежуточной регулировки. Вы можете
использовать либо 3,5-мм гнездо, либо два 6,3-мм, но не оба входа
одновременно. Источник моносигнала подключается к гнезду LEFT.
EFFECTS FOOTSW
Разъем EFFECTS FOOTSW предназначен для подключения педального
переключателя, с помощью которого Вы можете включать и
выключать эффект.
SUB OUT
разъему SUB OUT можно подключить активный сабвуфер.
TAPE OUT
разъемам TAPE OUT Вы можете подключить двухполосный рекордер
(DAT, MD и др.). На обоих разъемах находится сигнал выходной шины.
SPEAKER OUTPUTS3.5
Расположенные на задней панели разъемы SPEAKER OUTPUTS служат для
подключения входящих в комплект поставки акустических систем.

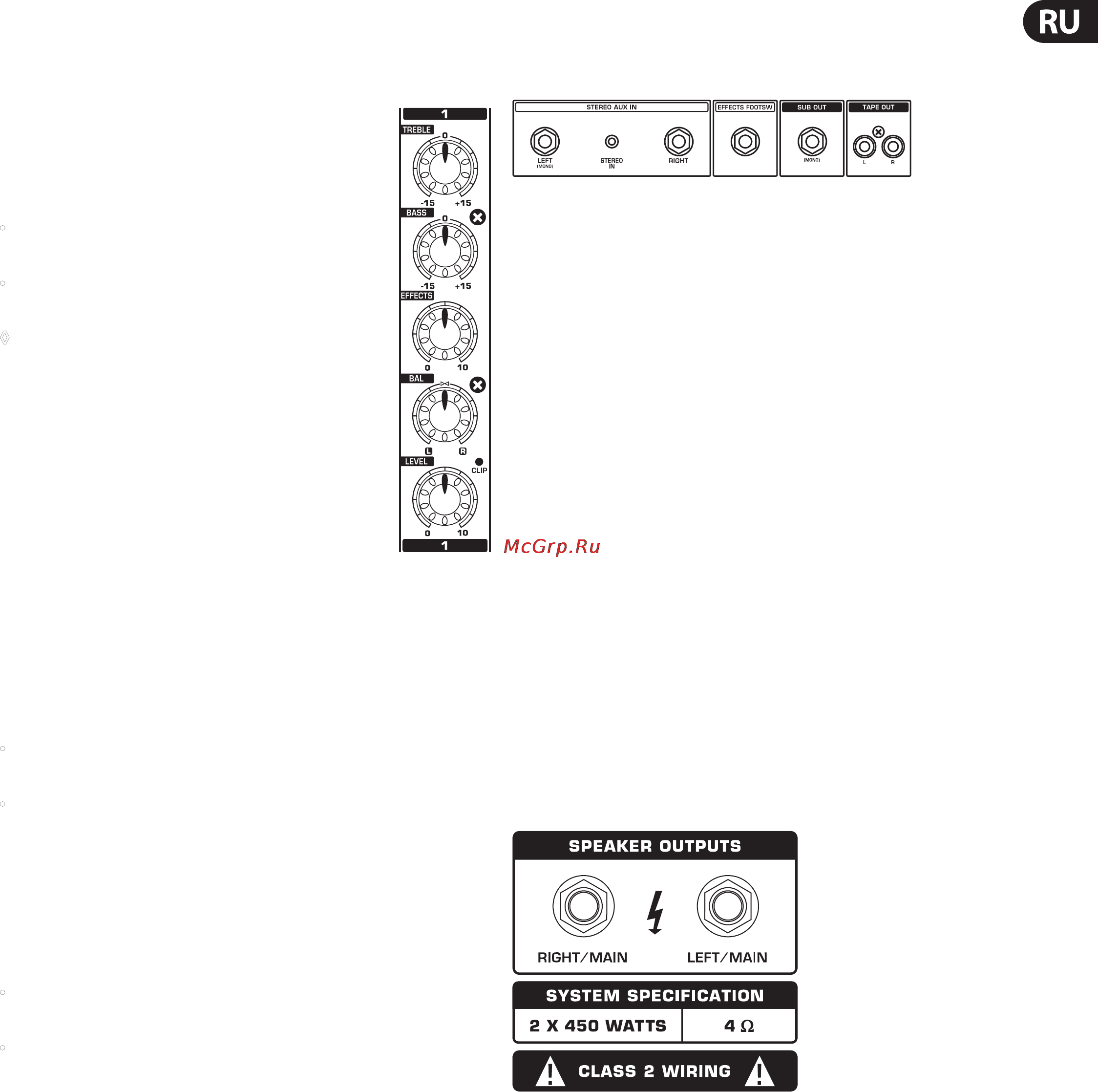

Рис. 3.3:
Моноканал
Рис. 3.4: Разъемы для подключения дополнительных приборов
Рис. 3.5: Разъемы для подключения
пассивных акустических систем
