Напорная (закрытая) система отопления

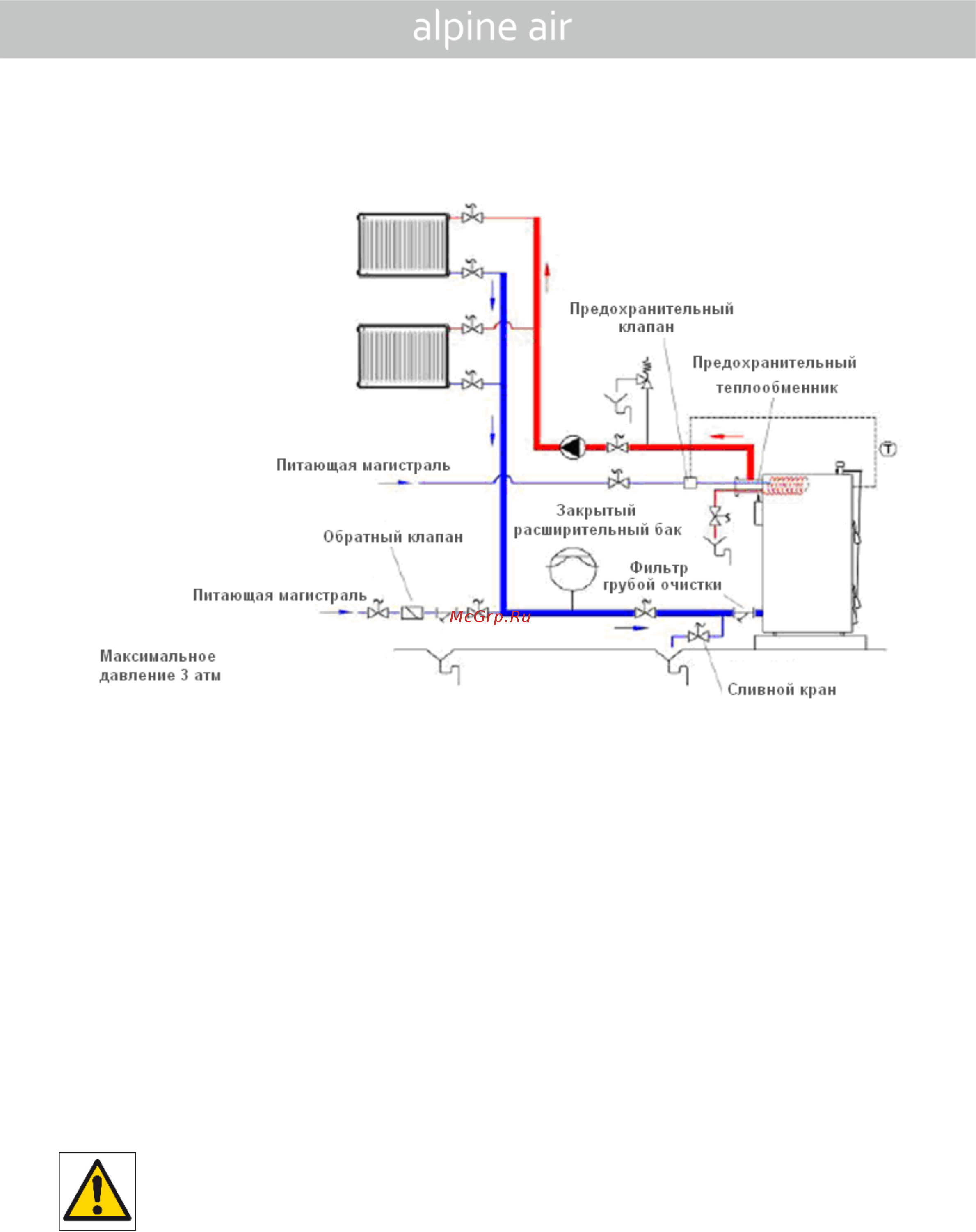

Котел Solidplus может быть смонтирован в напорной системе отопления согласно приведенной схеме с
использованием дополнительного комплекта подключения предохранительного теплообменника.
Предохранительный теплообменник содержит:
1. Теплообменник (медный змеевик, интегрированный в трубопровод подачи)
2. Предохранительный клапан
3. Вспомогательную арматуру
Для монтажа предохранительного теплообменника:
1. Демонтируйте фланец на трубопроводе подачи котла
2. Установите теплообменник в отверстие в задней части котла в линии подачи
3. Подключите подачу теплоносителя к отверстию в верхней части теплообменника
4. Демонтируйте термопару термометра из передней секции и установите ее в отверстии на
трубопроводе предохранительного теплообменника
5. Установите предохранительный клапан на входе холодной воды в предохранительный
теплообменник как показано на схеме
6. Установите термопару предохранительного клапана в отверстие в передней части котла.
7. Организуйте линию слива горячей воды на выходе из теплообменника
Если температура в котле превысит 95°С, то тогда предохранительный клапан откроет подачу холодной воды
и она начнет протекать по спиральному теплообменнику, тем самым охлаждая линию подачи котла. Когда
температура котла понизится, предохранительный клапан перекроет подачу холодной воды и котел вернется к
нормальной работе.
Запорная арматура на линии подключения предохранительного теплообменника к водопроводу
должна всегда быть открыта.
