Расчет параметров открытого расширительного бака

Расширительный бак защищает гидравлический контур от чрезмерных температур, предоставляя свободный

объем для расширения воды и поддержания статического давления. Расширительный бак может быть как

прямоугольной, так и цилиндрической формы, устанавливаться как горизонтально, так и вертикально.

Предохранительные гидравлические линии между котлом и баком должны быть смонтированы с увеличением

уклона к баку. Объем расширительного бака может быть легко вычислен исходя из общего объема системы.

Если общий объем системы – Vs, то объем расширительного бака должен быть:

VG= 8 х VS / 100 (литров)

В более практическом плане, только с помощью номинальной тепловой мощности котла (QK) в КВт объем

расширительного бака должен быть:

VG = 2,15 х QK (литров)

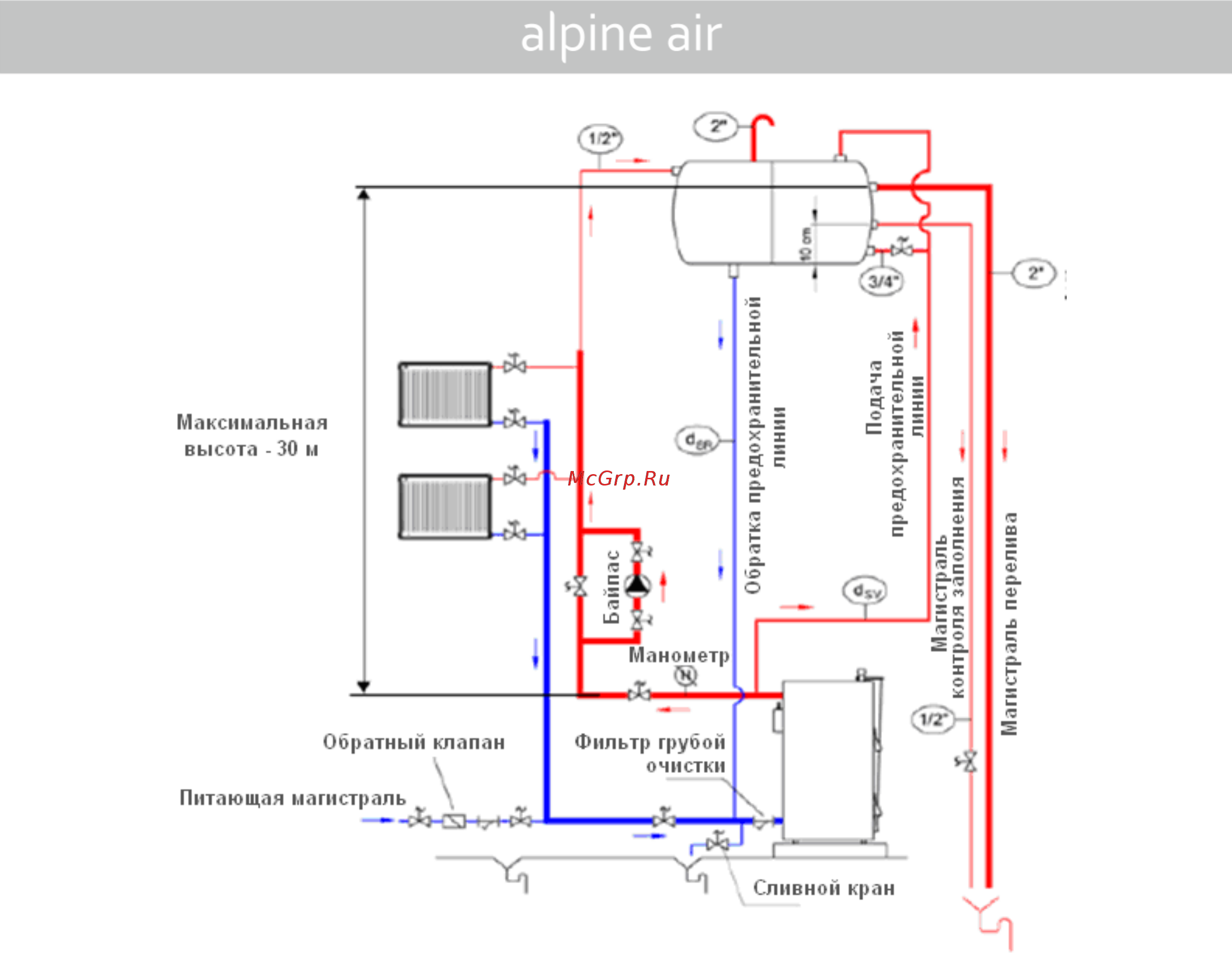

Расчет диаметров предохранительных трубопроводов между котлом и расширительным баком

___

Диаметр подачи предохранительной линии (мм) dSV=15 + 1,5 х √QK

___

Диаметр обратки предохранительной линии (мм) dSV=15 + √QK ,

где QK – мощность котла в КВт
