Котлы Solidplus должны эксплуатироваться только с оригинальными предохранительными
теплообменниками, рассчитанными и протестированными для каждой модели котла.
Холодная вода никогда не должна напрямую подаваться в линию подачи котла для
предотвращения перегрева, т.к. это может причинить серьезный ущерб оборудованию. Это может
привести к отказу в гарантийном обслуживании.
Установка дымохода
Котел Solidplus должен быть подключен к отдельному дымоходу, который будет обеспечивать минимальные
требования к тяге. Участок дымохода между котлом и вертикальным дымоходом должен быть
теплоизолирован. Сам дымоход должен быть выполнен из стали или похожего по характеристикам материала
способного выдерживать температуры до 400°С. Места соединений участков дымохода должны быть
герметичны в целях увеличения эффективности работы оборудования. Канал дымохода котла должен быть
подключен к вертикальному дымоходу по максимально короткому пути согласно схеме. Следует избегать
использования при монтаже канала отводов, горизонтальных участков и дополнительного оборудования, т.к.
это может привести к ухудшению тяги.
Не рекомендуется использование в качестве вертикального дымохода одностенной стальной
трубы. Дымоход должен быть двустенным. Внешняя стенка может быть стальной или кирпичной.
Для внутренней стенки предпочтительно использование нержавеющей стали для предотвращения
коррозии. Пространство между внутренней и внешней стенкой трубы должно быть изолировано
для предотвращения образования конденсата в дымовых газах.
В нижней точке необходимо предусмотреть ревизионное окно для чистки дымохода, оно должно быть
выполнено из стали и быть герметичным.
Длинна дымового канала от котла до дымохода не должна превышать ¼ высоты дымохода.
Диаметр канала и дымохода должен быть не меньше чем выходное отверстие отвода газов на котле. Для

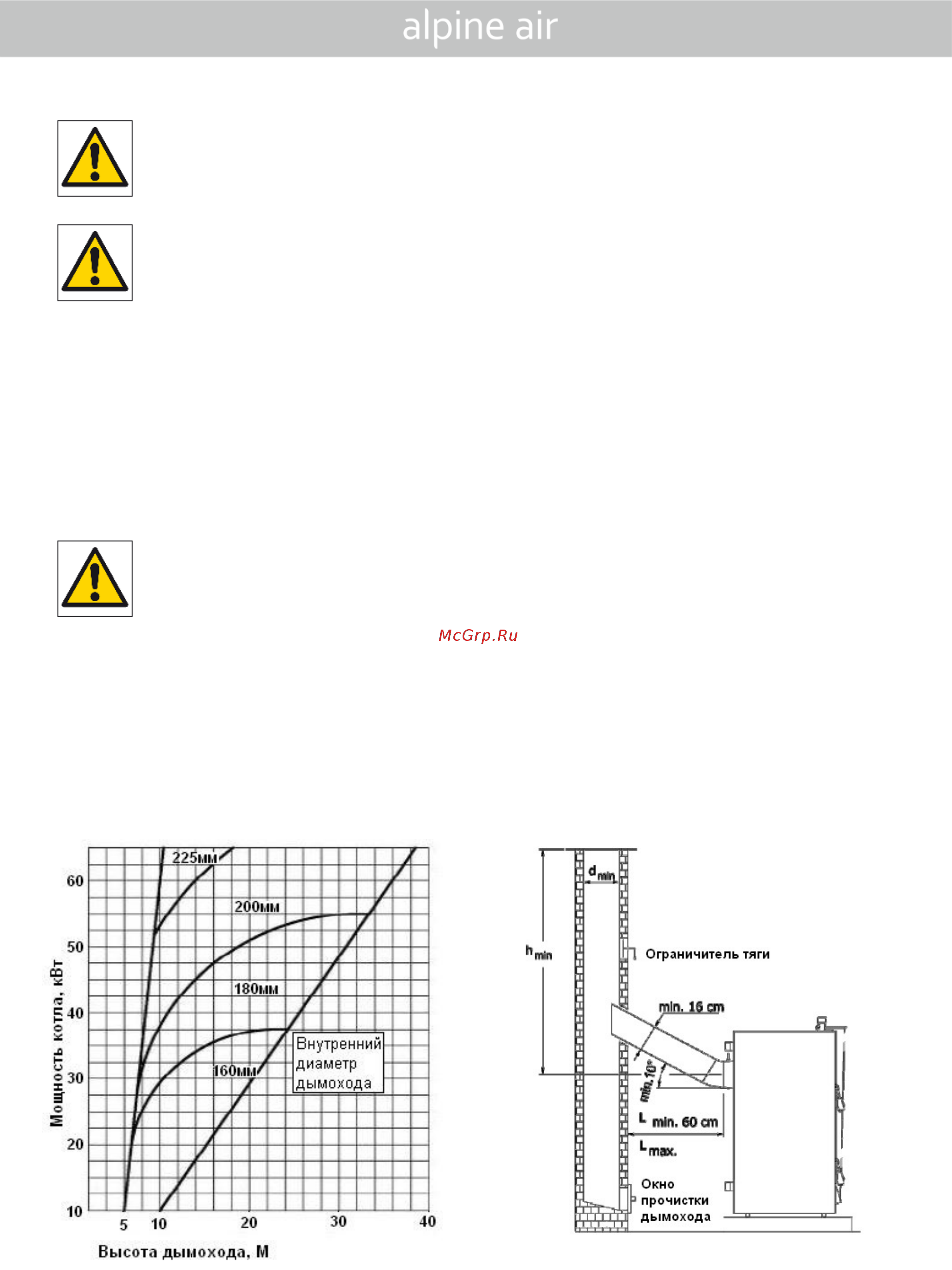

расчета общей протяженности и внутреннего диаметра дымохода воспользуйтесь диаграммой, приведенной в
данном руководстве, если иное не указано требованиях стандартов.
