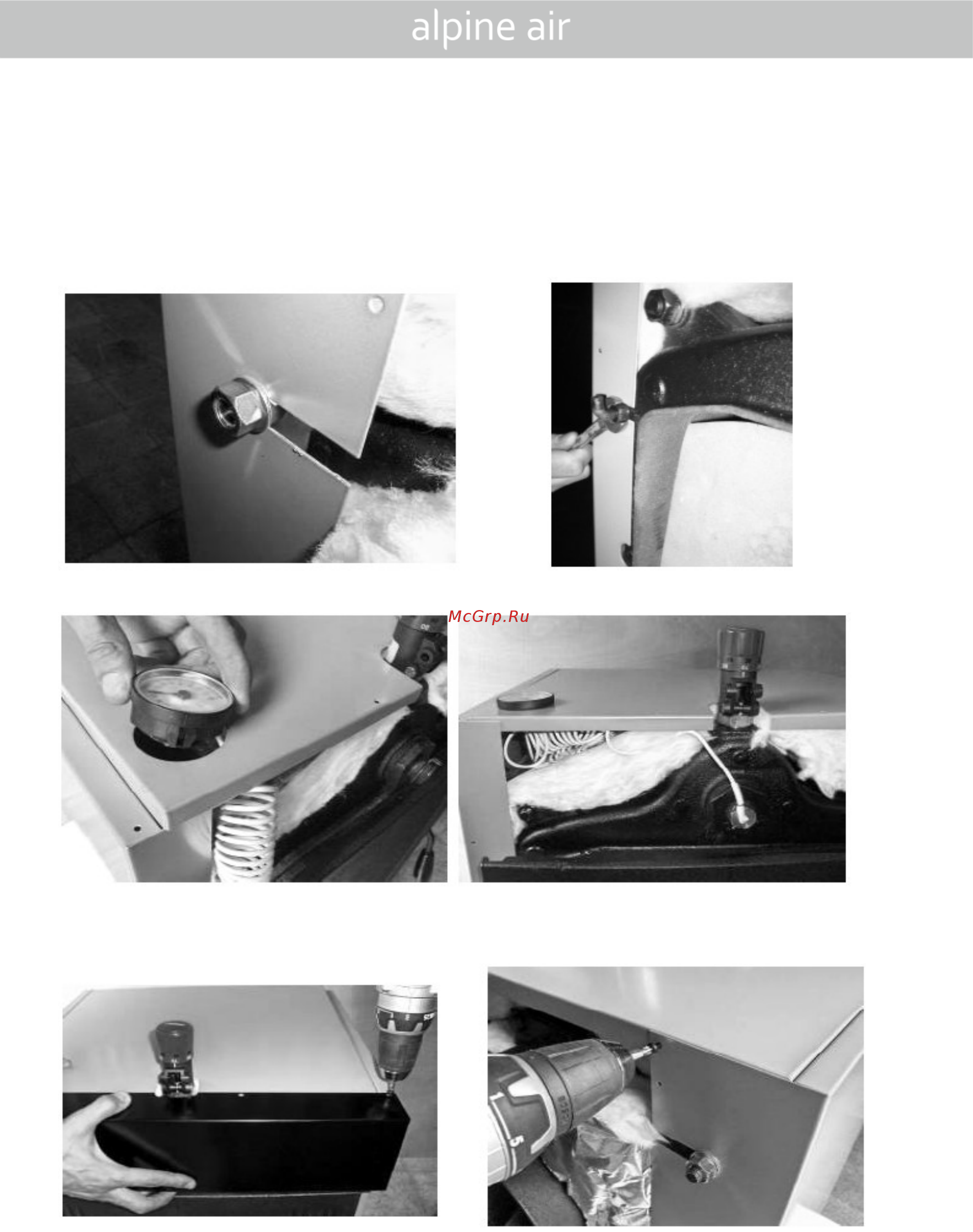

4.Установите левую боковую панель (38) как показано на рисунке. Сначала закрепите переднюю часть левой

боковой панели используя три болта M8x15 (Н) и плоские шайбы (F).

5.Заднюю часть левой боковой панели закрепите на шпильках между двумя гайками M12 c использованием

шайбы А13 как показано на рисунке.

6. Точно также закрепите правую боковую панель. Перед монтажом передней панели ослабьте гайки М8 (G),

которые используются для крепления петель передней дверцы, затем поместите края передней панели под

шайбы А8 (F). После того как вы правильно расположите панель закрепите ее гайками М8. Вы можете

установить петли, проверив предварительно правильность закрытия дверцы.

7. Установите верхнюю панель (40). Перед закреплением панели установите термометр (43), затем протяните

капиллярную трубку через отверстие в верхней панели и закрепите сенсор в гильзе на передней части котла.

8. Если верхняя панель не устанавливается прямо между боковыми панелями, ослабьте гайки, которые их

фиксируют и измените положение боковых панелей. Закрепите боковые панели. Прикрутите переднюю панель

(41) шестью саморезами S4.2x9.5 (L) к верхней и боковым панелям. Прикрутите заднюю часть верхней панели

к обеим боковым панелям такими же саморезами (см. рисунок).
