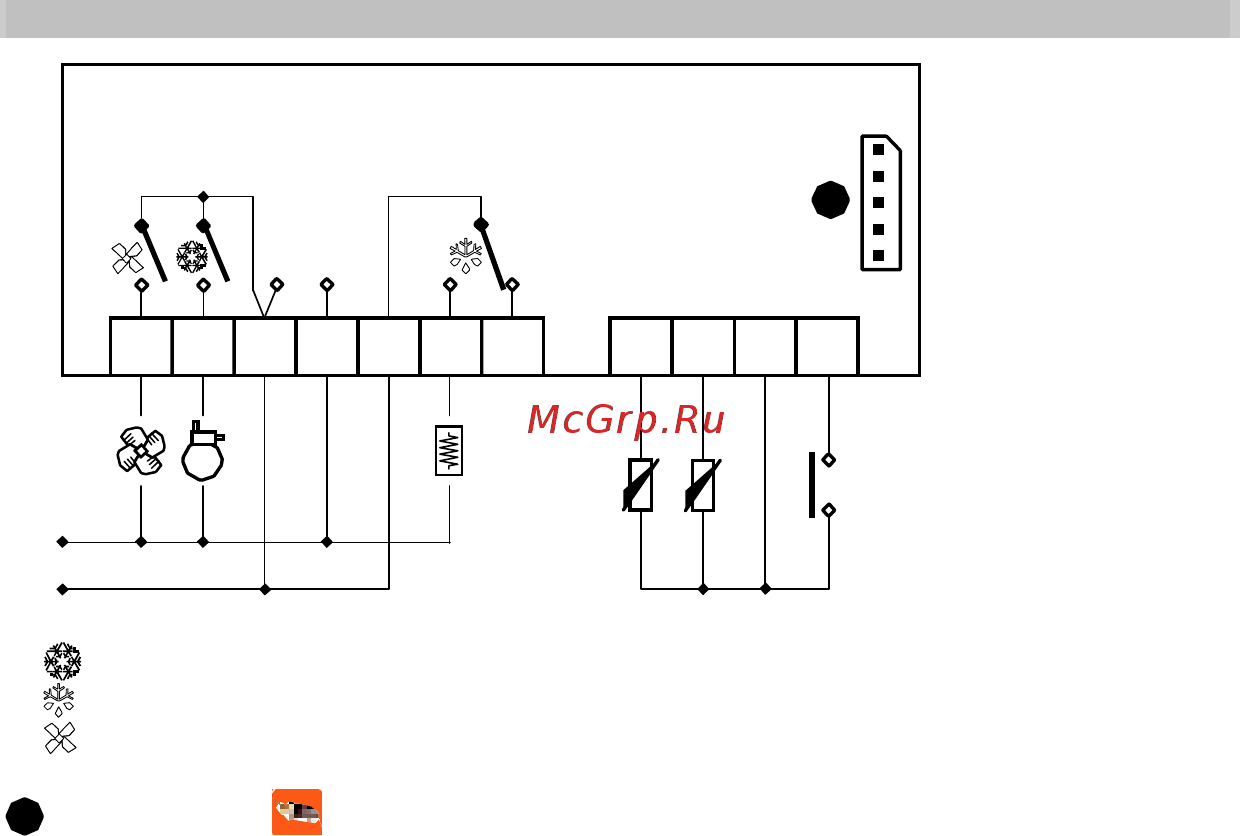

СХЕМА ПОДКЛЮЧЕНИЯ EW974
НАЗНАЧЕНИЕ КЛЕММ И РАЗЪЕМОВ:
(A)
Нормально разомкнутое реле компрессора
(B) Перекидное реле разморозки
(C) Нормально разомкнутое реле вентилятора
N/L Источник питания (N=нейтраль, L=линия)
TTL порт
A
EW974
TTL
(C) (A) (B)
Питание
д
о 4,5 В
т
A
1 2 3 4 5 6 7 8 9 10 11
Pb2
Pb1
N (нейтраль)
L (линия)
Датчик камеры
(терморегулятор)
D.I.
Конфигурируемый
цифровой вход
Датчик
испарителя
