IT
MANUALE USO E MANUTENZIONE
428000521
439
27
IL CARRETTINO
LED
COMPRESSORE o RELAY 1
ON per compressore acceso.
Lampeggiante per ritardo, protezione o attivazione bloccata.
SBRINAMENTO
ON per sbrinamento in corso.
Lampeggiante per attivazione manuale.
ALLARME
ON per allarme attivo.
Lampeggiante per allarme tacitato.
La condizione di allarme viene sempre segnalata tramite il buzzer (se presente) e
dal led in corrispondenza dell’ icona allarme.
La segnalazione di allarme derivante da sonda guasta (sonda 1) compare
direttamente sul display dello strumento con l’ indicazione E1.
La segnalazione di allarme derivante da sonda evaporatore guasta (sonda 2)
compare direttamente sul display dello strumento con l’ indicazione E2.
VENTOLE
ON per ventole in funzione.

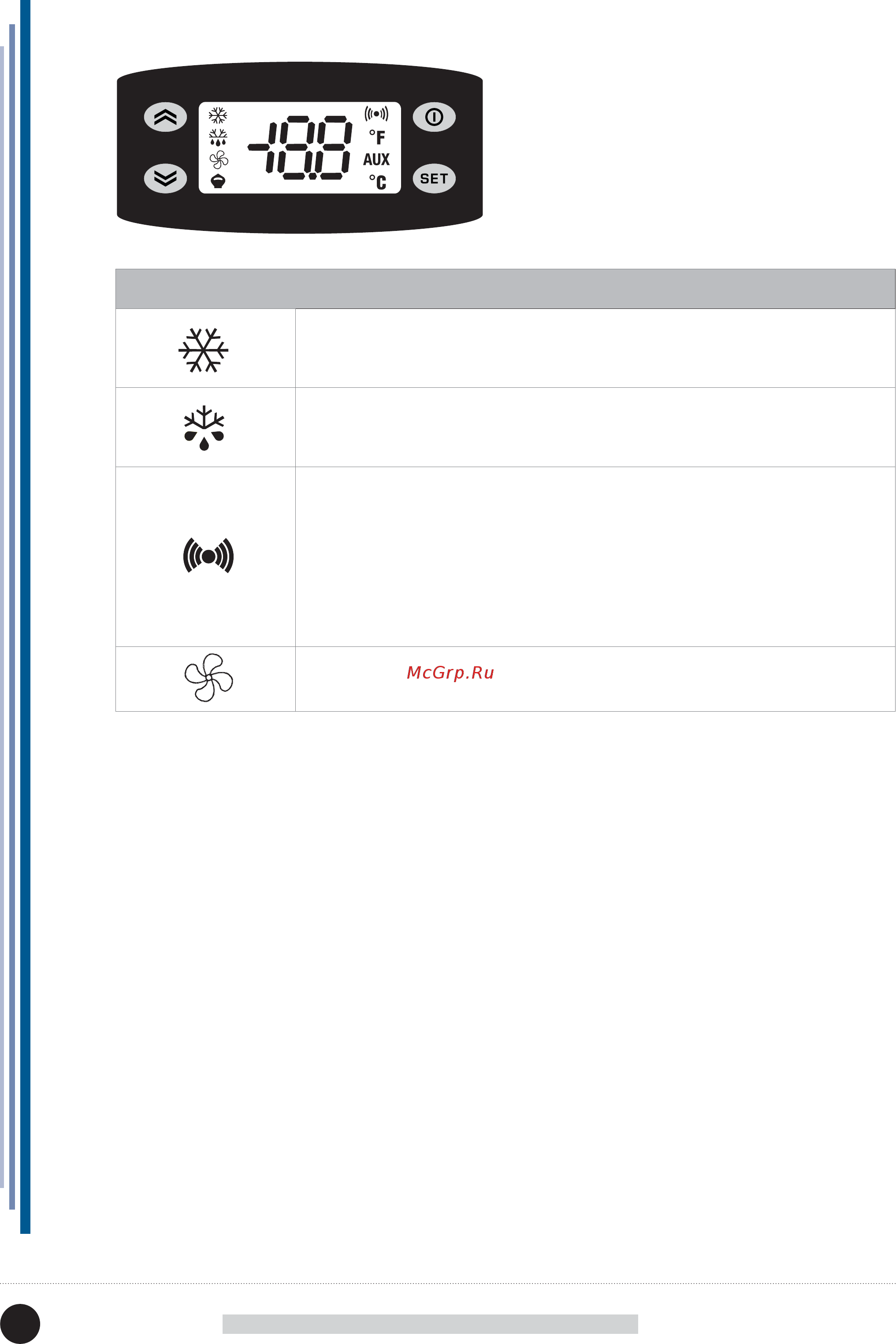

12.1 INTERFACCIA UTENTE - EW974
