ISA Carrettino brown [40/48] Schema elettrico 412100795000
![ISA Carrettino brown [40/48] Schema elettrico 412100795000](/views2/1323213/page40/bg28.png)
40
IT
IL CARRETTINO
MANUALE USO E MANUTENZIONE
ALLEGATO
428000521439

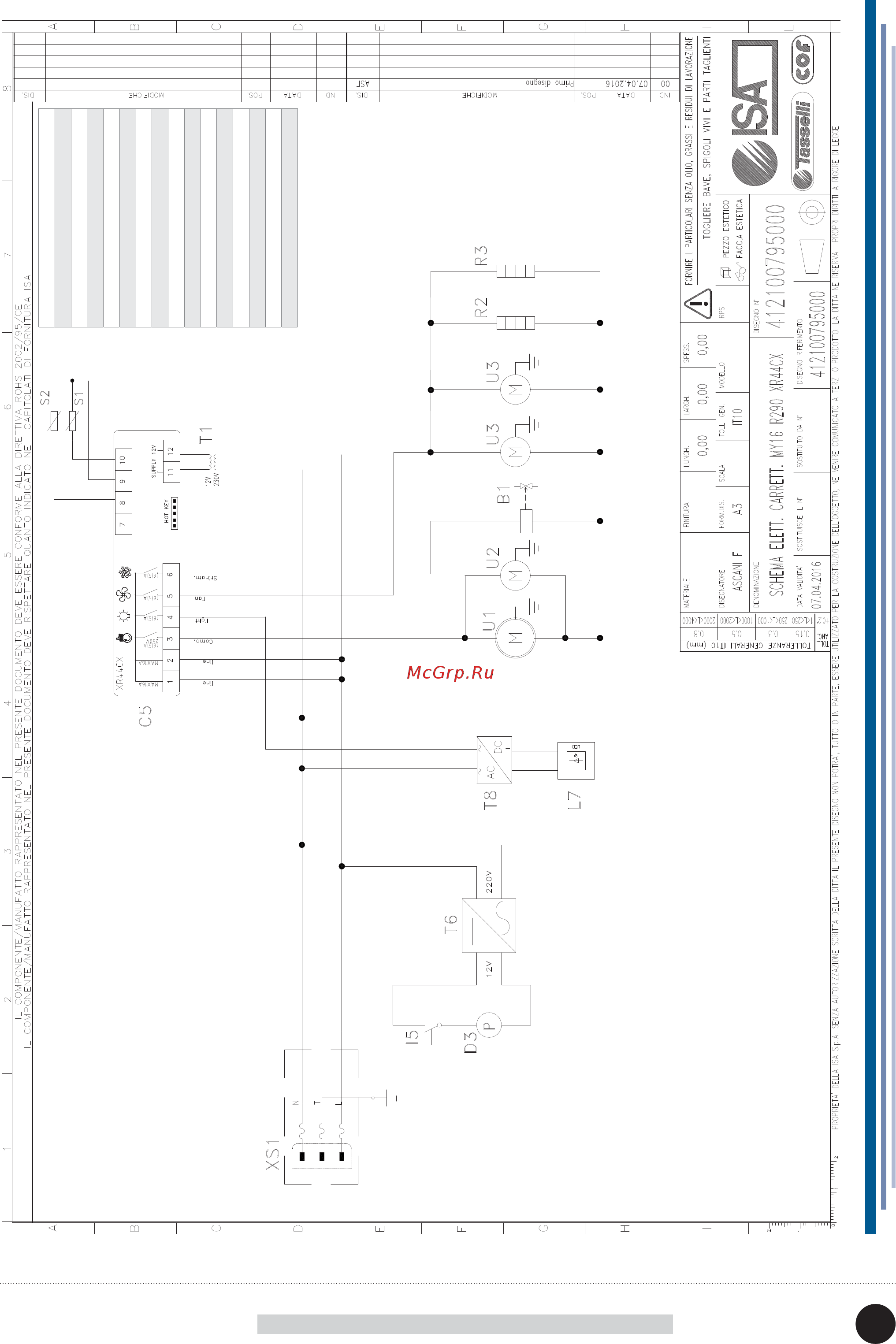

5 - SCHEMA ELETTRICO - 412100795000
C5 Centralina elettronica
T1 Alimentatore centralina elettronica
L7 Led
T6 Trasformatore alimentazione
I5 Interruttore pompa
D3 Pompa acqua
S1 Sonda temperatura
S2 Sonda sbrinamento
T8 Alimentatore Led
B1 Valvola solenoide
R2 Resistenza scaldante asciuga condensa
R3 Resistenza scaldante perimetrale
U1 Compressore
U2 Ventilatore condensatore
U3 Ventilatore evaporatore
XS1 Plug power
