29
Installation - pour l’installateur
14. Maintenance
AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et dins-
tallation électriques conformément aux prescrip-
tions.
Coupez l’appareil sur tous les pôles du réseau d’ali-
mentation avant toute intervention.
Observez les consignes du chapitre « Vidange de l’appa-
reil » lorsque vous devez vider l’eau de lappareil.
14.1 Contrôle de la soupape de sécurité
» Contrôlez régulièrement la soupape de sécurité.
14.2 Vidange de l’appareil
AVERTISSEMENT Brûlure
Leau sor tant lors de la vidange peut être très chaude.
Si le ballon doit être vidangé pour les travaux de mainte-
nance ou en vue de protéger l’ensemble de l’installation
en cas de risque de gel, veuillez procédez comme suit :
» Fermez la vanne d’arrêt de la conduite d’arrivée
d’eau froide.
» Ouvrez les robinets d’eau chaude de tous les points
de soutirage jusqu’à ce que l’appareil soit vide.
» Laissez l’eau résiduelle s’écouler par la soupape de
curité.
14.3 Contrôle / remplacement de l’anode de
protection
» Contrôlez l’anode de protection pour la première fois
au bout dun an et remplacez-la si nécessaire.
» Déterminez ensuite les intervalles des autres
contrôles.
14.4 Détartrage
» Ôtez les dépôts de tartre sur le ballon.
» Si nécessaire, détartrez le ballon intérieur à l’aide
d’un détartrant du commerce.
» Ne détartrez la bride électrique qu’après démontage
et ne traitez ni la surface du ballon ni lanode de pro-
tection avec un produit détartrant.

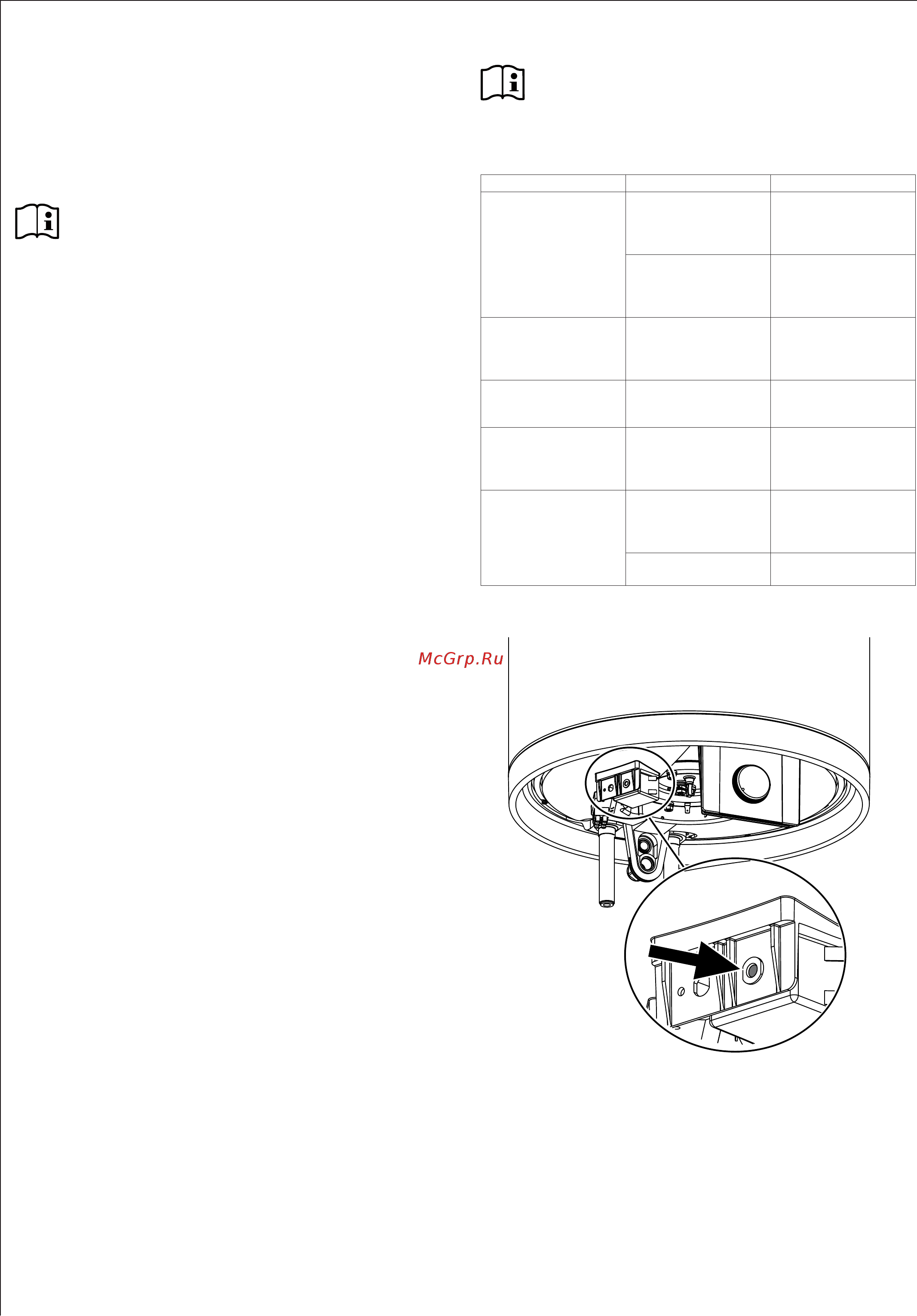

14.5 Résistance anticorrosion
Assurez-vous que la résistance anticorrosion (560 Ω) n’a
pas été détériorée ni retirée lors de la maintenance. Re-
montez la résistance anticorrosion correctement après
le remplacement.
D0000037141
14.6 Changement des câbles de
raccordement électriques
DANGER Risque d’électrocution
En cas d’endommagement ou de remplacement, le
ble de raccordement électrique ne doit être rem-
plaque par un installateur agréé par le fabricant
et uniquement avec la pièce de rechange d’origine.
14.7 Remplacement de la combinaison
thermostat-limiteur
D0000037142
21
1 Bulbe de régulation
2 Bulbe du limiteur
» Insérez la sonde du thermostat et celle du limiteur
dans le doigt de gant jusqu’en butée.
