AEG EWH 50 Trend — installatie en Elektriciteitsschema voor Verwarmingssystemen [41/72]

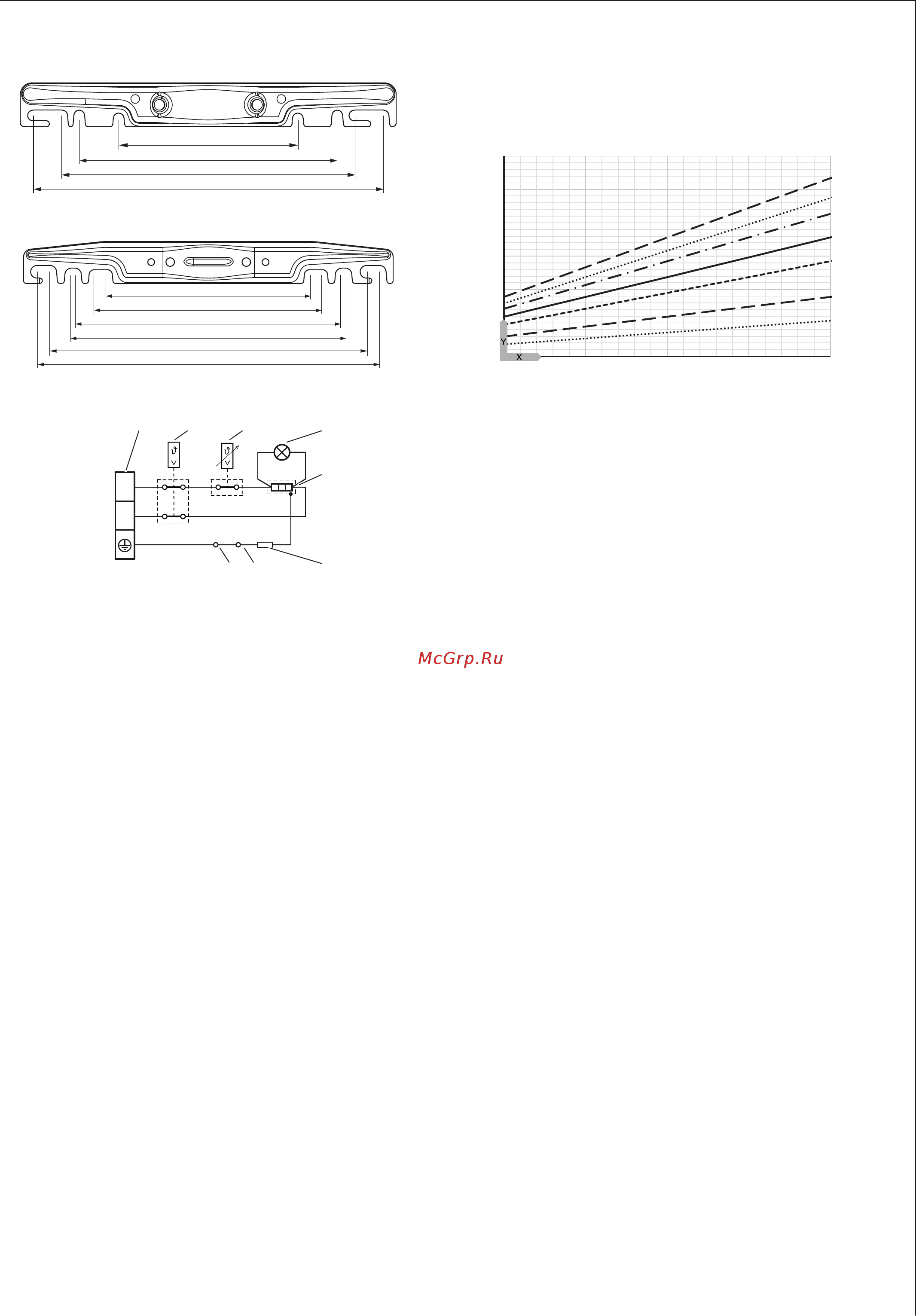

![AEG EWH 50 Trend [41/72] Wandbevestiging](/views2/1323583/page41/bg29.png)
41
Installatie - voor de installateur
Wandbevestiging
30 - 50 l
184
265
300
360
80_02_07_0005
80 - 200 l
450
415
360
350
300
265
80_02_07_0006
15.2 Elektriciteitsschema
N
L
21 3 4
5
678
D0000037038
1 Aansluitklem
2 Veiligheidstemperatuurbegrenzer
3 Thermostaat
4 Waarschuwingslampje als werkingsindicator
5 Verwarmingselement
6 Elektrische weerstand 560 Ohm
7 Anode
8 Reservoir
15.3 Verwarmingsgraek
De opwarmtijd is afhankelijk van de boilerinhoud, van de
koudwatertemperatuur en van het verwarmingsvermo-
gen.
Diagram bij koudwatertemperatuur van 15 °C:
0
1
2
3
4
5
6
35 45 55 65 75
1
2
7
6
5
4
3
D0000037214
X Temperatuurinstelling [°C]
Y Opwarmtijd [h]
1 150 l
2 200 l
3 120 l
4 100 l
5 80 l
6 50 l
7 30 l
15.4 Storingssituaties
Bij een storing kunnen er temperaturen tot 95 °C bij 0,6
MPa voorkomen.
