![AEG EWH 120 Trend [7/72] Wiederinbetriebnahme](/views2/1323583/page7/bg7.png)
7
Installation - für den Fachhandwerker
10.3 Temperaturindikator installieren
» Drücken Sie den Temperaturindikator in die Öffnung
bis er einrastet.
11. Inbetriebnahme
11.1 Erstinbetriebnahme
Hinweis
Füllen Sie das Gerät vor dem elektrischen Anschluss
mit Wasser. Wenn Sie ein leeres Gerät einschalten,
schaltet der Sicherheitstemperaturbegrenzer das
Gerät ab.
» Spülen Sie die Kaltwasserleitung vor dem Anschluss
des Gerätes gründlich durch, damit keine Fremd-
körper in den Behälter oder das Sicherheitsventil
gelangen.
» Öffnen Sie das Absperrventil in der
Kaltwasserzulaueitung.
» Öffnen Sie eine Entnahmestelle so lange, bis das
Gerät gefüllt und das Leitungsnetz luftfrei ist.
» Stellen Sie die Durchussmenge ein. Beachten Sie
dabei die maximal zulässige Durchussmenge bei
voll geöffneter Armatur (siehe Kapitel „Technische
Daten / Datentabelle“).
» Reduzieren Sie gegebenenfalls die Durchuss-
menge an der Drossel des Sicherheitsventils.
» Drehen Sie den Temperatur-Einstellknopf auf
maximale Temperatur.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes. Achten Sie
dabei auf das Abschalten des Temperaturreglers.
» Prüfen Sie die Funktion des Sicherheitsventils.
11.1.1 Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes
und des Sicherheitsventils und machen Sie ihn mit
dem Gebrauch vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.2 Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.
12. Außerbetriebnahme
» Trennen Sie das Gerät mit der Sicherung in der
Hausinstallation von der Netzspannung.
» Entleeren Sie das Gerät. Siehe Kapitel „Wartung /
Gerät entleeren“.
13. Störungsbehebung
Hinweis
Bei Temperaturen unter -15 °C kann der Sicher-
heitstemperaturbegrenzer auslösen. Diesen
Temperaturen kann das Gerät schon bei der
Lagerung oder beim Transport ausgesetzt sein.
Störung Ursache Behebung
Das Wasser wird nicht
warm und die Signal-
lampe leuchtet nicht.
Der Sicherheits-
temperaturbegrenzer
hat angesprochen,
weil der Regler defekt
ist.
Beheben Sie die
Fehlerursache.
Tauschen Sie den
Regler aus.
Der Sicherheits-
temperaturbegrenzer
hat angesprochen,
weil die Temperatur
-15 °C unterschritten
hat.
Drücken Sie die Rück-
stelltaste (siehe Ab-
bildung).
Das Wasser wird nicht
warm und die Signal-
lampe leuchtet.
Der Heizkörper ist
defekt.
Tauschen Sie den
Heizkörper aus.
Das Wasser wird nicht
warm genug und die
Signallampe leuchtet.
Der Temperaturregler
ist defekt.
Tauschen Sie den
Temperaturregler aus.
Die Aufheizzeit ist
sehr lang und die
Signallampe leuchtet.
Der Heizkörper ist
verkalkt.
Entkalken Sie den
Heizkörper.
Das Sicherheits-
ventil tropft bei aus-
geschalteter Heizung.
Der Ventilsitz ist ver-
schmutzt.
Reinigen Sie den
Ventilsitz.
Der Wasserdruck ist
zu hoch.
Installieren Sie ein
Druckminderventil.

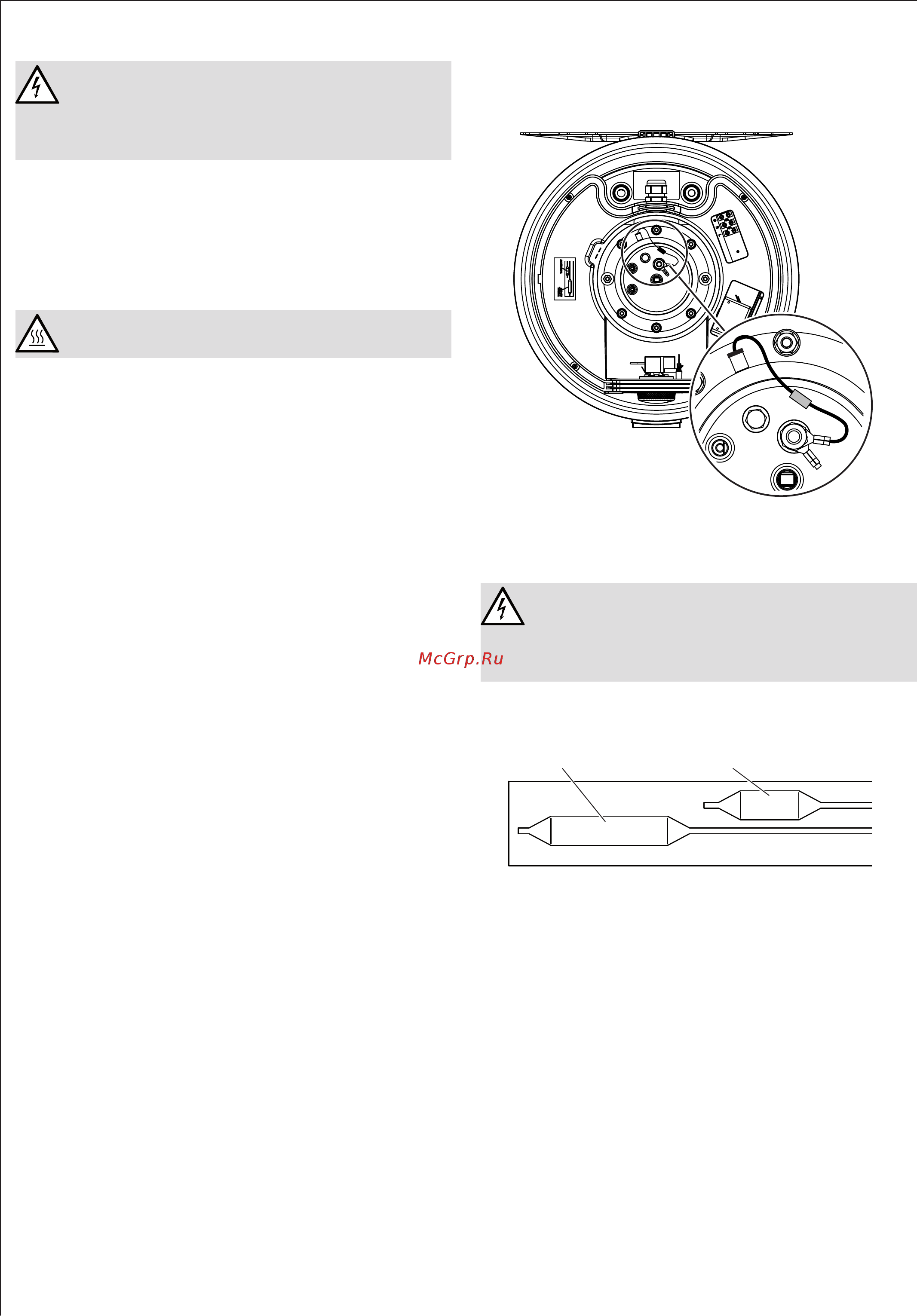

Rückstelltaste
Sicherheitstemperaturbegrenzer
D0000037143
