Prince Castle 297-T9FCE [6/9] Parts list
![Prince Castle 297-T9FCE [6/9] Item part number description](/views2/1324136/page6/bg6.png)
Printed in USA 6/06 © 2006 6 197-538revC-EN

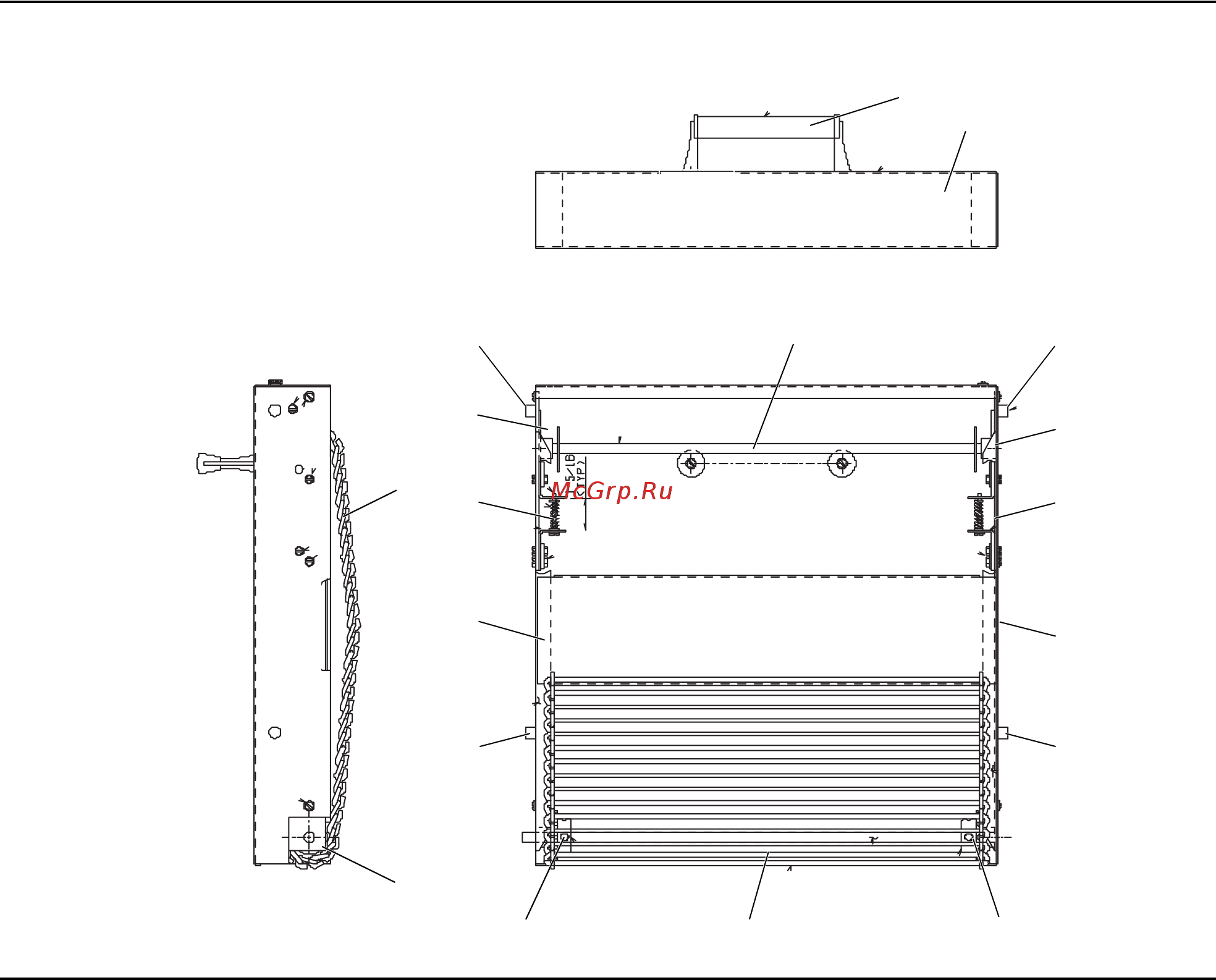

Conveyor Assembly
Parts List
10
11
454
2
3
1
4
776
4
1
3
2
9
8
Item
Part
Number Description
1 197-463S Left and Right Side Shaft Carrier
Assy
2 197-459S Left and Right Side Shaft Carrier
Adjustment Assy
3 81-015 Compression Spring
4 197-467 Conveyor Slide
5 197-280 Shaft Assy.
Item
Part
Number Description
6 197-465 Driven Shaft
7 197-302 Sprocket Kit (Pkg of 2)
8 89-684 Complete Chain Assy
9 89-590 Single Conveyor Chain Link
10 197-7S Black Handle with Screw
11 197-466S Complete Conveyor Assy (Passive)
