Приложение 1

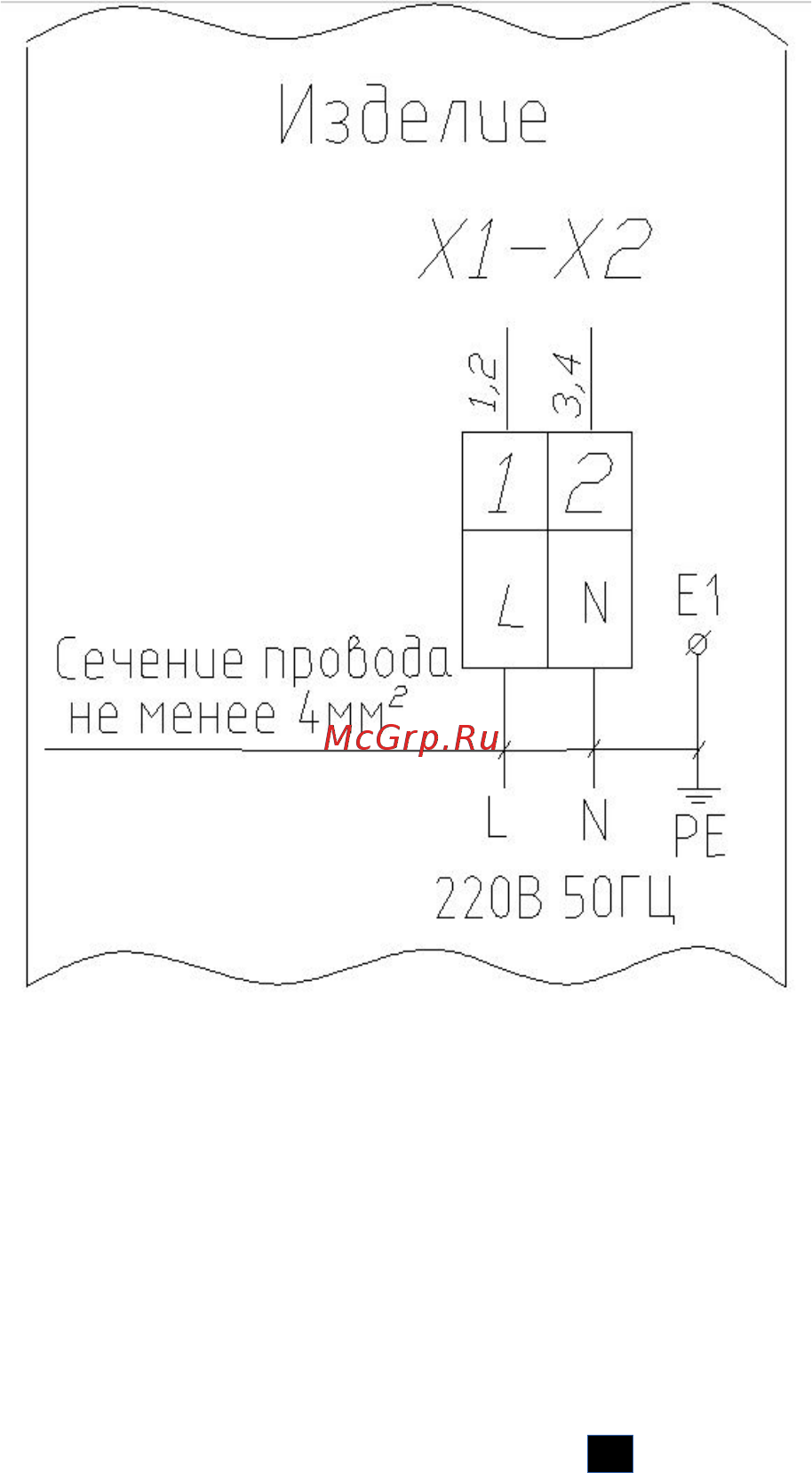

Схема подключения электроплиты ЭПЧ 9-2-6 к электросети
Подключение электрической плиты ЭПЧ 9-2-6 кухонной
линии «Традиция-4» производить к клеммам согласно рис.10 от
однофазной сети с нулевой точкой и с заземлением.
Рис.10
ЛК9.48.000.000РЭ изм.
22
03
