ATESY ЭПШЧ-9-4-16-02 Традиция-4 [25/40] Приложение 3

Приложение 3

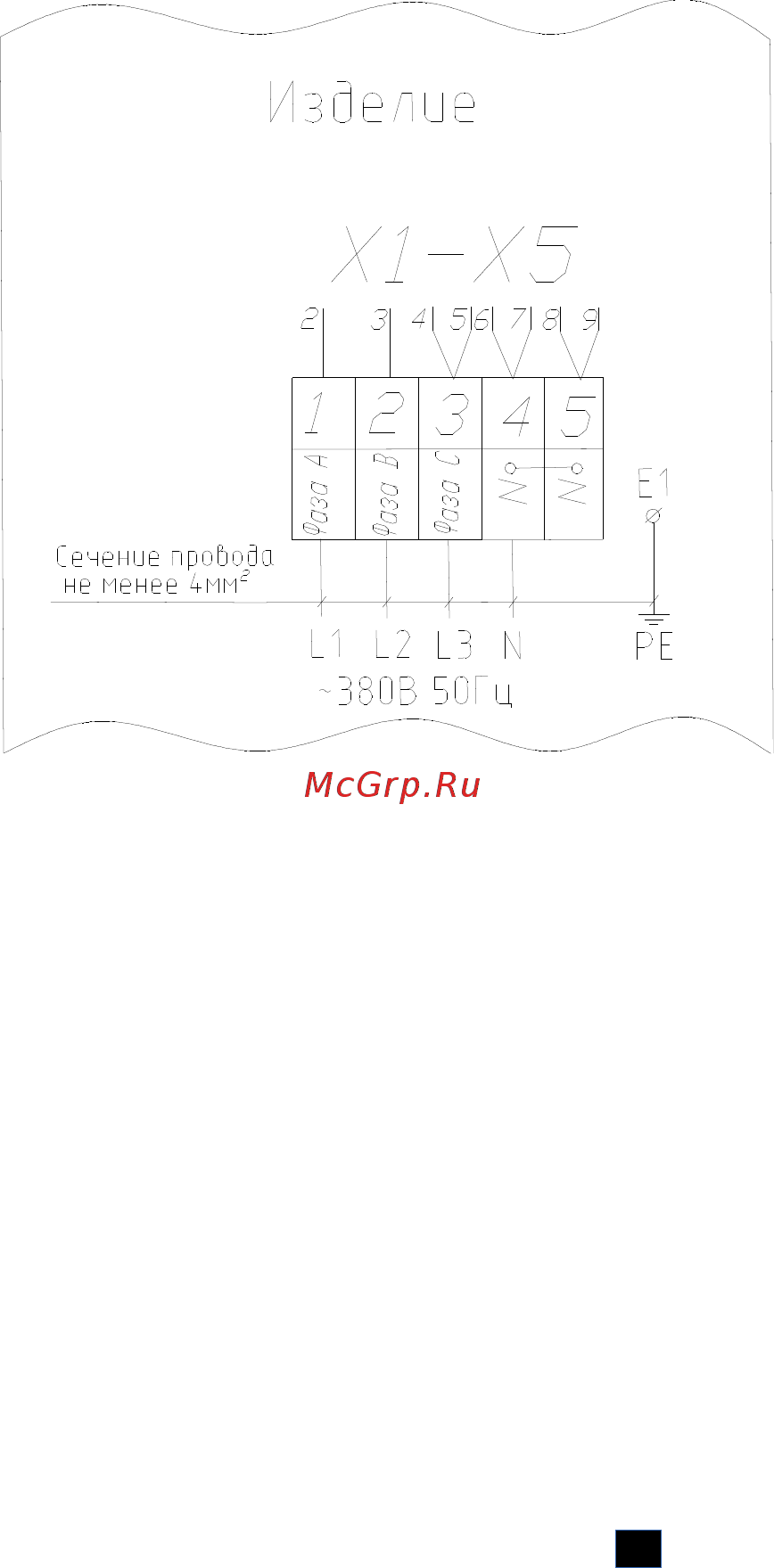

Схема подключения электроплиты ЭПЧ 9-4-12 к электросети

Подключение электрической плиты ЭПЧ 9-4-12 кухон-

ной линии «Традиция-4» производить к клеммам согласно

рис.12 от трехфазной сети с нулевой точкой и с заземлением.

Рис.12

ЛК9.48.000.000РЭ изм. 25
