Приложение 5

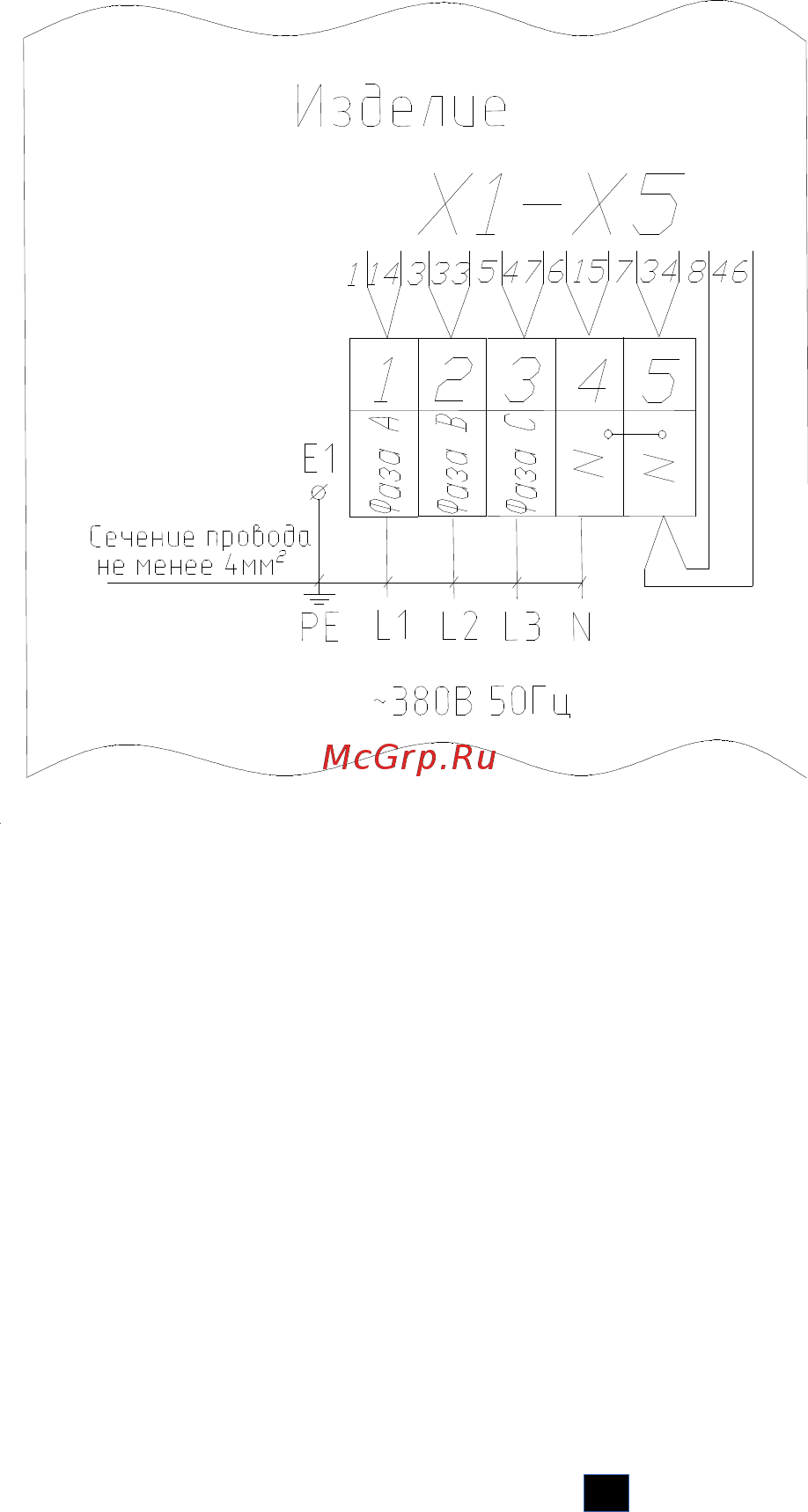

Схема подключения электроплиты ЭПЧ 9-6-17 к электросети
Подключение электрической плиты ЭПЧ 9-6-17 кухон-
ной линии «Традиция-4» производить к клеммам согласно
рис.14 от трехфазной сети с нулевой точкой и с заземлением.
Рис.14
ЛК9.48.000.000РЭ изм.
28
03
