40
L’installation et le fonctionnement du système de fi ltration doivent se dérouler entre autres
selon les règles « Travail dans les cuisines » élaborées par le comité d’experts « Aliments, bois-
sons et tabac » de la Centrale pour la sécurité et la santé (BGZ) (BGR111).
4 Installation
!
Attention : lire attentivement les caractéristiques techniques (chapitre 12) ainsi que les
consignes d’utilisation et de sécurité (chapitre 3) avant l’installation. En cas de stockage et transport
à moins de 0 °C, le produit doit être stocké sur le lieu d’utilisation dans l’emballage d’origine ouvert,
aux températures ambiantes indiquées (chapitre 12), 24 heures minimum avant la mise en service.
4.1 Fourniture
Avant de procéder à l’installation, véri ez que lemballage contient toutes les pièces prévues :
1 x chambre de pression
1
1 x couvercle de chambre de pression
3
1 x cartouche fi ltrante
2
1 x mode demploi
1 x test de dureté carbonate
1 x étiquette pour carte de service (orange)
1 x réducteur 1"3/4"
S’il manque des pièces, s’adresser au point BRITA compétent (voir verso).

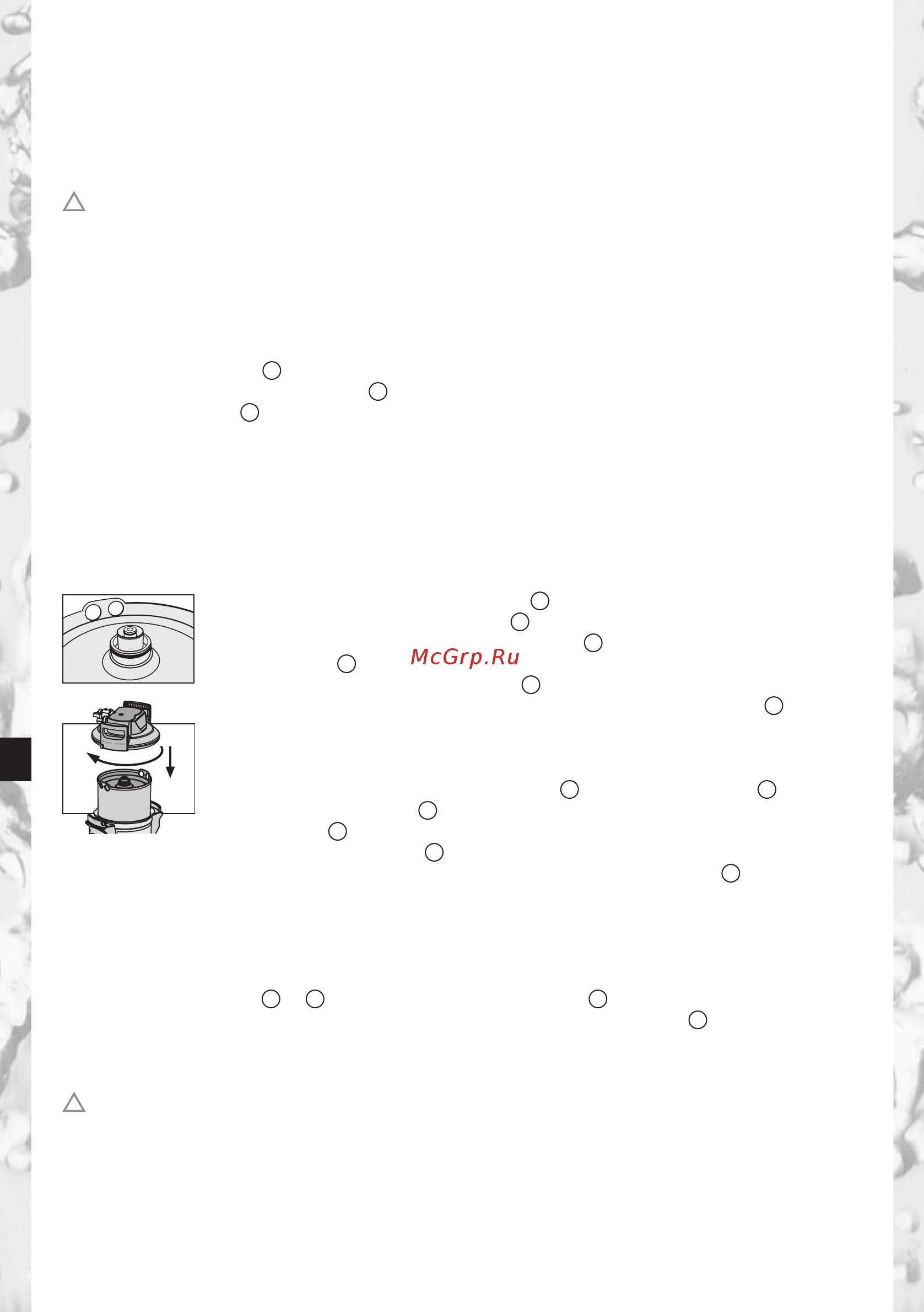

4.2 Montage de la chambre de pression et de son couvercle
Poser les deux pieds sur les appuis
12
.
Soulever la chambre de pression
1
et la tourner dans le sens des aiguilles
d’une montre jusqu’à ce que les poignées
16
se trouvent dans l’alignement
des appuis
12
.
Enlever le capuchon de protection
18
de la cartouche fi ltrante.
Véri er la bonne position du joint torique de la cartouche fi ltrante
2
dans la
rainure, la propreté et l’état général.
Remarque : les joints de la cartouche sont graissés en usine avec une
graisse de qualité alimentaire.
Maintenir les deux pieds sur les appuis
12
et placer le couvercle
3
sur la
chambre de pression
1
. Le positionnement de la fl èche sur la poignée de
couvercle
20
doit concorder avec la rainure « INSERT ».
Emboîter le couvercle
3
vers le bas et le tourner dans le sens des aiguilles
d’une montre jusqu’à enclenchement du verrou de sécuri
15
.
4.3 Montage des fl exibles d’ente et de sortie
Remarque : les fl exibles dentrée et de sortie ne sont pas compris dans la fourniture standard. Il est
recommandé d’utiliser le kit de fl exibles BRITA (chapitre 13).
Monter les fl exibles
6
et
10
à l’entrée et à la sortie de la tête
4
.
Remarque : l’entrée « IN » et la sortie « OUT » de la tête de raccordement
4
sont munies de
joints toriques et ne peuvent de ce fait être pourvues de joints plats additionnels. Veiller au
positionnement correct des joints toriques.
!
Attention : ne pas dépasser le couple de serrage max. de 15 Nm sur les raccords 1" et 3/4" !
N’utiliser que des raccords de fl exibles à joints plats. Les joints coniques endommagent les raccords
de la tête de fi ltre et entraînent l’annulation de la garantie ! Utiliser pour le raccordement de l’appareil
seulement des fl exibles conformes à DVGW-W 543.
Avant le montage, tenir compte du sens découlement sur la face supérieure de la tête de fi ltre.
IN = entrée d’eau, OUT = sortie d’eau. Observer les cotes de montage et la position de fonctionne-
ment (chapitre 12) avant l’installation. En cas de non-utilisation des fl exibles d’origine, appliquer le
