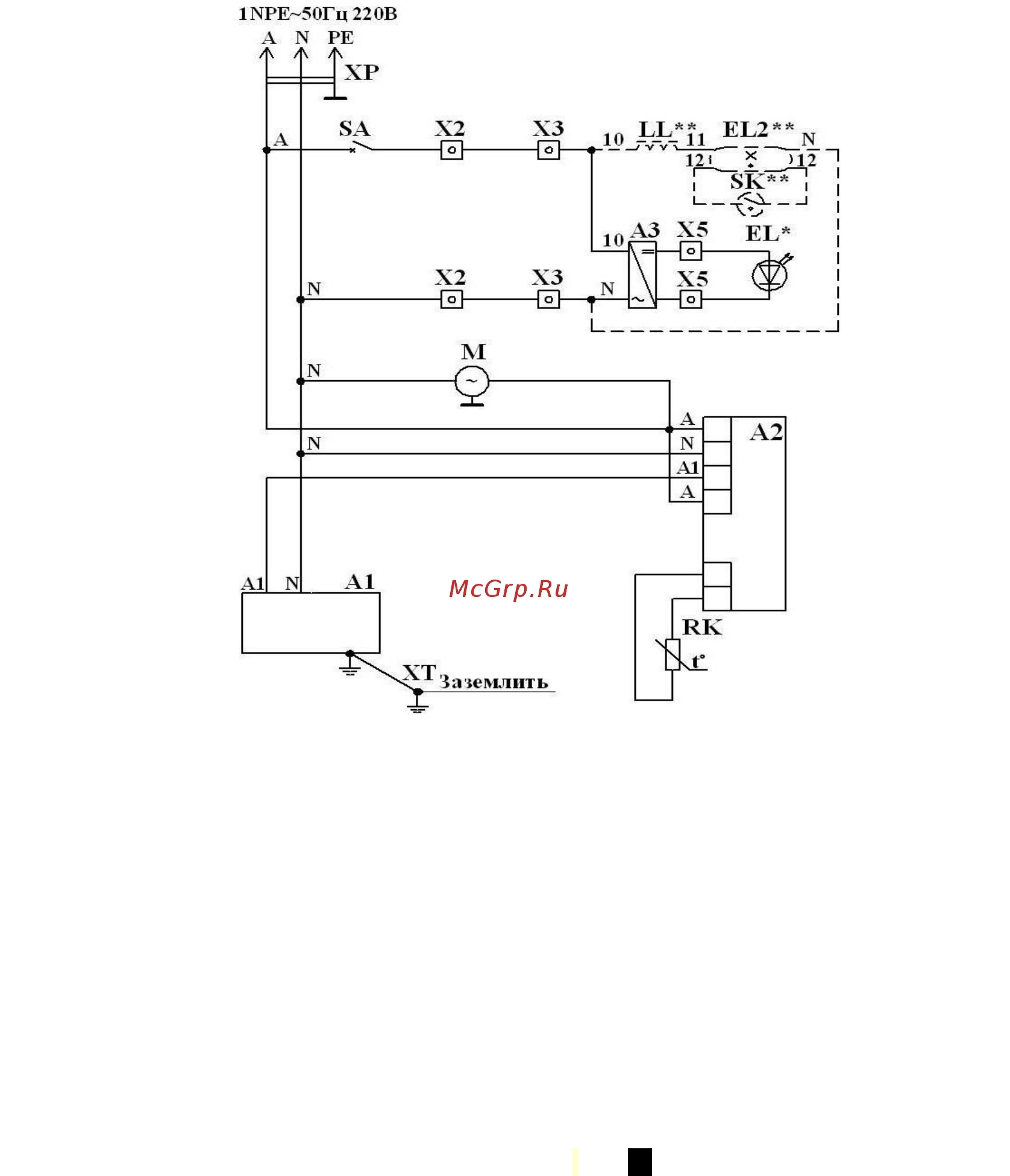

7.2.Схема электрическая принципиальная шкафов со стек-
лянными дверьми.
Условные обозначения на электрической схеме:
А1 — Холодильный агрегат.
А2 — Контроллер.
А3 — Источник питания для светодиодной ленты.
EL — Светодиодная лента
EL2* — Лампа светового бокса
LL* — Аппарат пускорегулирующий
М — Электродвигатель вентилятора (2 шт.)
RK — Датчик контроллера
SА — Выключатель освещения
SK* — Стартер
X2, X3, X5 — Колодка соединительная
XP — Вилка
XT — Заземляющий зажим изделия
* Предусмотрена возможность для установки для освещения светового бокса.
ШМХ.10.000.000 РЭ изм. 00
10
