РЛМ.06.000.000РЭ изм.00
21

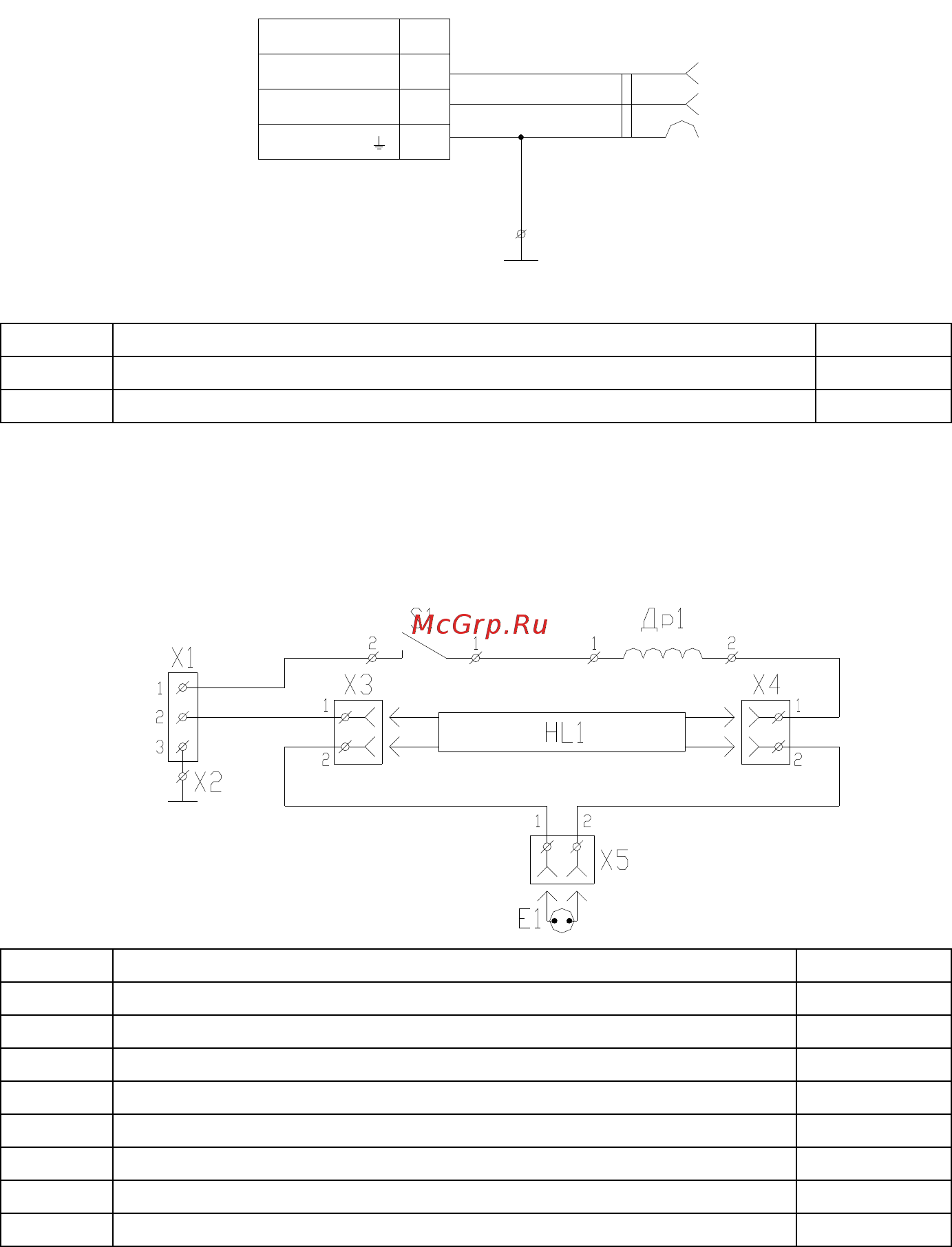

Приложение 3
Модуль «Нейтральный стол»
Схема принципиальная электрическая
Х1 Колодка сетевая наборная 3-х клеммная 1
Х2 Розетка сетевая TS40 220В х 16А 1
Х3 Болт заземления 1
Приложение 4
Модуль «Демонстрационная витрина»
Схема принципиальная электрическая
Х1 Колодка сетевая наборная 3-клеммная 1
Х2 Болт заземления 1
Х3 Патрон Т13Л 1
Х4 Патрон Т13П 1
Х5 Стартеродержатель Л-04 1
Др1 Аппарат пускорегулирующий L30А – Р220В 1
HL1 Лампа ЛБ20 – 2-П1 1
Е1 Стартер 80С – 220В 1
S1 Выключатель (без индикации) 1
корпус
3
~ 220 В
1
N
2
Х1
Х2
Конт
Х3
