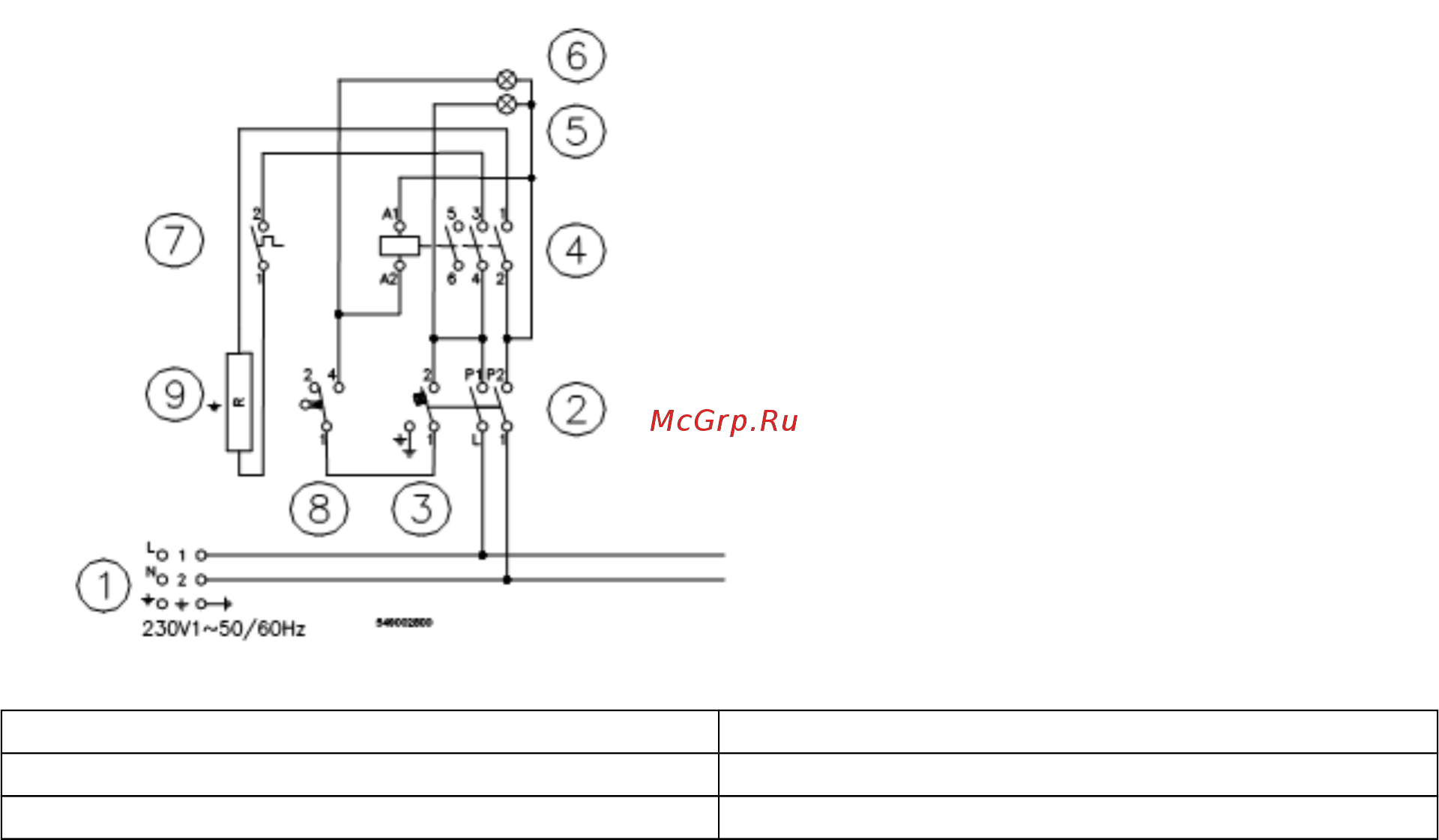

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
РИС. B
Модели Щиток-клеммник
FQ-4EM РИС. B
FQ-6EM РИС. B + РИС. B
1. Электрическое соединение
2. Переключатель
3. Термостат
4. Белый световой индикатор
5. Зеленый световой индикатор
6. Дистанционный выключатель
7. Предохранительное термореле
8. Микровыключатель
9. Сопротивление
8
