Lotus FQ-6ET [9/11] Рис c

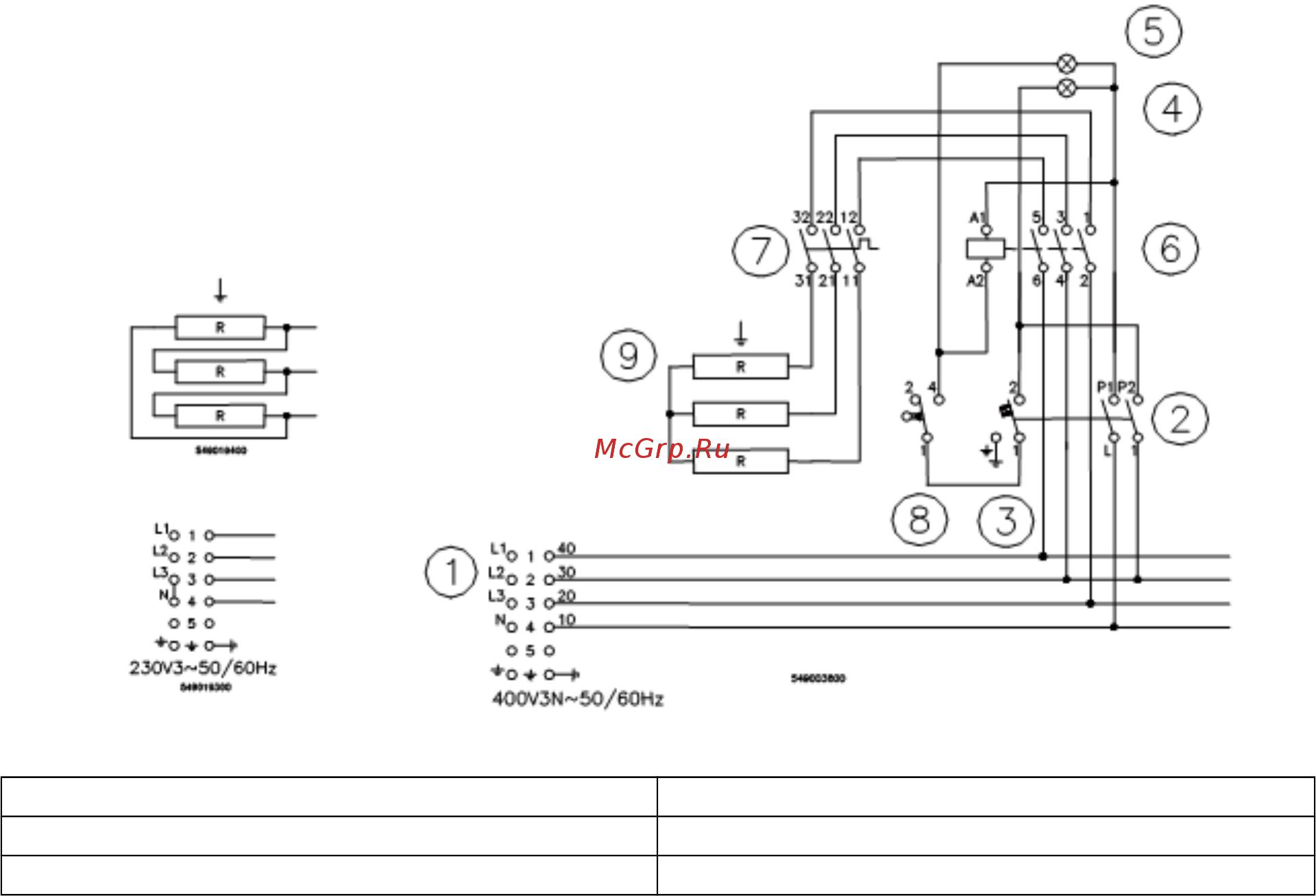

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

РИС. C

Модели Щиток-клеммник

FQ-4ET РИС. C

FQ-6ET РИС. C + РИС. C

1. Электрическое соединение

2. Переключатель

3. Термостат

4. Белый световой индикатор

5. Зеленый световой индикатор

6. Дистанционный выключатель

7. Предохранительное термореле

8. Микровыключатель

9. Сопротивление
