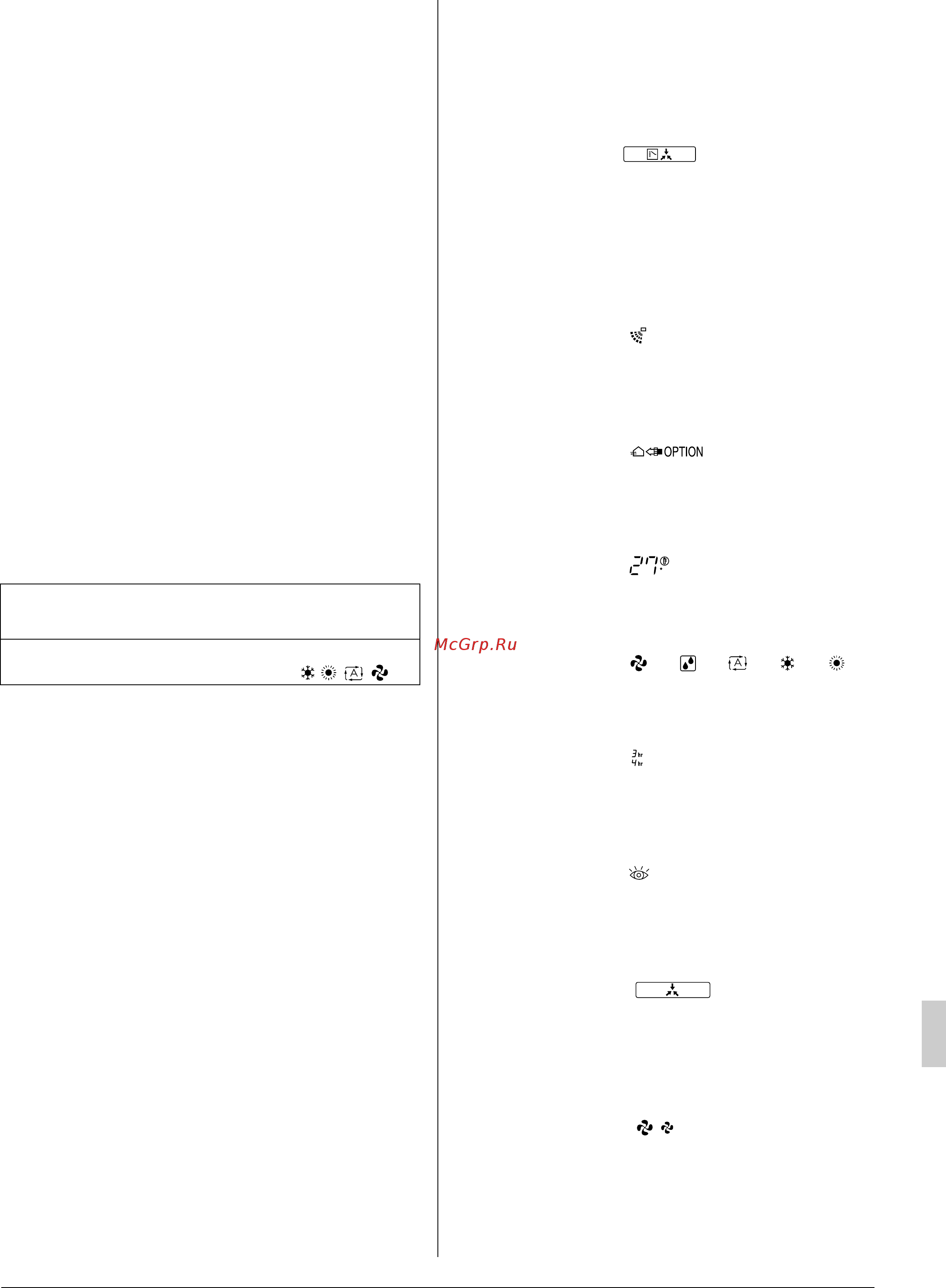

Функция рекуперации теплоты не предназначена для использования в одном блоке Необходимо использовать комбинированный блок 1 Кнопка включения выключения Нажмите на кнопку и система начнет работать Повторное нажатие кнопки приводит к останову системы Модели RQCYQ280 540PY1 и RQCEQ280 848FY1 представляют собой комбинированный блок который состоит из одноблочных установок Технические характеристики указаны в Одноблочной установке в соответствии с требованиями автономных блоков 2 Лампочка индикации работы красная Лампа светится в процессе работы 3 ПОДГОТОВКА К РАБОТЕ Данное руководство по эксплуатации предназначено для рассматриваемых ниже систем со стандартным управлением Перед началом работы проконсультируйтесь со своим дилером Daikin относительно правил эксплуатации соответствующихтипу и модели Вашей системы 3 Пиктограмма БА I переключение режима под контролем Переключение между режимами Охлаждение Нагрев невозможно с помощью пульта ДУ на котором отображается данный значок См главу 6 5 УСТАНОВКА ОСНОВНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 4 Пиктограмма задвижка воздушного потока См главу Порядок эксплуатации Регулировка направления воздушного потока 5 Пиктограмма вентиляция очистка воздуха Данный дисплей показывает что блок вентиляции функционирует эти блоки являются необязательными аксессуарами ООРТЮМ Если у вас установлена заказная система управления свяжитесь с дилером компании Daikin для получения соответствующей информации по эксплуатации вашей системы Наружные блоки см рис 1 Переключатель Охлаждение Нагрев Режимы работы да Онет Ф Ф Серия инвертора Серия VRVIII Q Наименования и функции компонентов см рис 1 1 и 1 2 1 Наружный блок 2 Комнатный блок 3 Пульт дистанционного управления 4 Впуск воздуха 5 Выпуск воздуха 6 Блок ВБ только ВОСЕО 7 Переключатель Охлаждение Нагрев 8 Трубопровод для хладагента на рис 1 1 изображена система теплового насоса с переключателем Охлаждение Нагрев на рис 1 2 изображена система рекуперации теплоты с переключателем Охлаждение Нагрев 4 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛЬ ОХЛАЖДЕН И Е Н АГРЕВ НАЗВАНИЕ И ФУНКЦИЯ КАЖДОГО ПЕРЕКЛЮЧАТЕЛЯ И ДИСПЛЕЙ см рисунок 2 и 3 Русский 6 Пиктограмма с установка температуры В данной пиктограмме отображается установленная пользователем температура 7 Пиктограмма ф И Ф режим работы В данной пиктограмме отображается текущий режим работы 8 Пиктограмма запрограммированное время В данной пиктограмме отображается запрограммированное время запуска или останова системы 9 Пиктограмма контроль тестовая операция При нажатой кнопке контроля тестовой операции в данной пиктограмме отображается текущий режим системы ТЕЭТ 10 Пиктограмма А I режим централизованного управления Высвечивание данной пиктограммы указывает на нахождение системы в режиме централизованного управления это не является стандартной характеристикой 11 Пиктограмма ф ф скорость вентилятора В данной пиктограмме отображается выбранная пользователем скорость вентилятора 6
