12
Система централизованного управления
Для централизованного управления необходимо назначить №
группы. Дополнительные сведения см. в руководстве для
каждого дополнительного пульта в режиме централизованного
управления.
Установка декоративной панели
См. руководство по монтажу, поставляемое в комплекте
сдекоративной панелью.
После установки декоративной панели убедитесь, что между
корпусом агрегата и декоративной панелью нет зазоров.
Пробный запуск
Смотрите инструкцию по монтажу наружного агрегата.
В случае ошибки мигает индикатор работы на пульте ДУ.
Просмотрите код ошибки на ЖК-дисплее и определите
неисправность.
Если любой из представленных в следующей таблице элементов
отображается на пульте дистанционного управления, возможны
проблемы с проводкой или питанием. Поверьте проводку еще раз.

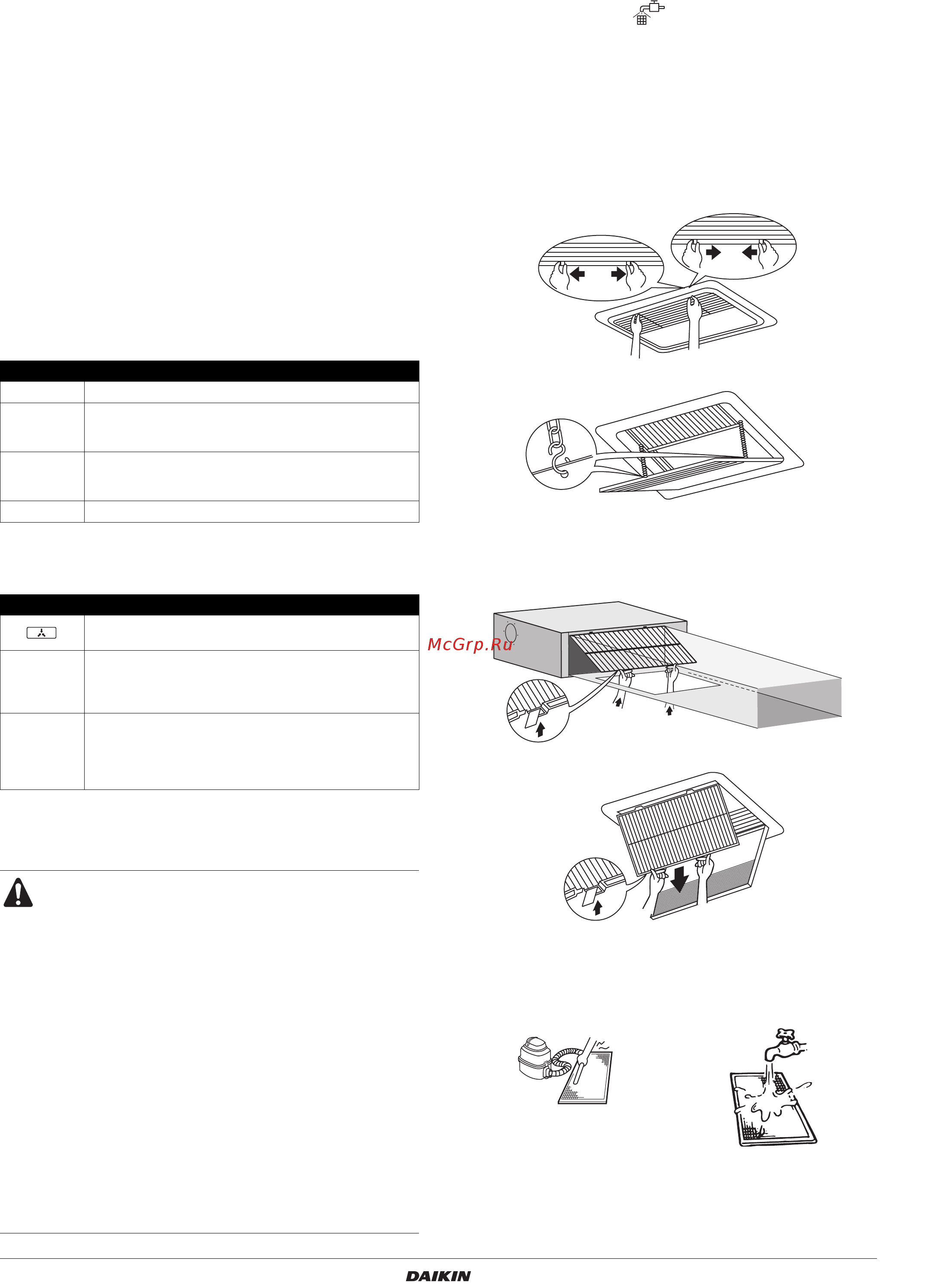

Техническое обслуживание
Чистка воздушных фильтров
Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ "" (ПОРА ЧИСТИТЬ ФИЛЬТР).
Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.
Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр поставляется по отдельному заказу.)
1
Откройте воздухозаборную решетку (только для воздухозабора
с нижней стороны).
Одновременно сдвиньте обе ручки, как показано, и потяните
их вниз.
Если предусмотрены цепи, снимите их с крюков.
2 Снимите воздушные фильтры.
Снимите воздушные фильтры, потянув их ткань вверх
(воздухозабор с задней стороны) или вниз (воздухозабор с
нижней стороны).
3 Очистите воздушный фильтр.
Воспользуйтесь пылесосом (A) или промойте воздушный
фильтр водой (B).
Если фильтр сильно загрязнен,
можно использовать мягкую
щетку и нейтральное моющее средство.
Аккуратно стряхните воду с фильтра и дайте ему высохнуть
в месте, защищенном от воздействия прямых солнечных
лучей.
Код ошибки Значение
A8 Ошибка электропитания внутреннего агрегата
C1
Ошибка передачи между печатной платой привода
вентилятора и платой пульта управления внутреннего
агрегата
C6
Недопустимое сочетание печатной платы привода
вентилятора внутреннего агрегата или ошибка настройки
типа платы управления
U3 Пробный запуск внутреннего агрегата не завершен
Код ошибки Значение
Короткое замыкание цепи на клеммах принудительного
выключения (T1, T2)
U4 или UH
- Выключено питание наружного агрегата
- Наружный агрегат не подсоединен к электропитанию
- Неправильная передача сигнала в проводке
принудительного выключения
отсутствует
- Выключено питание внутреннего агрегата
- Внутренний агрегат не подсоединен к электропитанию
- Неправильное подключение проводки цепей передачи,
принудительного выключения или пульта
дистанционного управления
Предостережение
Техническое обслуживание кондиционера
производится только квалифицированными
специалистами сервисной службы.
Перед тем, как открыть доступ к электрическим
контактам, обесточьте линию.
Для очистки воздушного фильтра и внешних
панелей кондиционера не используйте воздух
иводу теплее 50°C.
Перед очисткой теплообменника обязательно
снимите распределительную коробку,
электродвигатель вентилятора, вспомогательный
электронагреватель и дренажный насос. Вода
имоющие средства могут повредить изоляцию
электрических
деталей, что может стать причиной
короткого замыкания или возгорания.
Если питание отключится во время работы
системы, она автоматически запустится, как
только возобновится подача электроэнергии.
(A) Использование пылесоса
(B) Промывка водой
воздухозабор с задней стороны
воздухозабор с
нижней стороны
