Daikin FXSQ40A [7/20] Монтаж панели воздухозаборника с гибкой вставкой см рисунок 7a

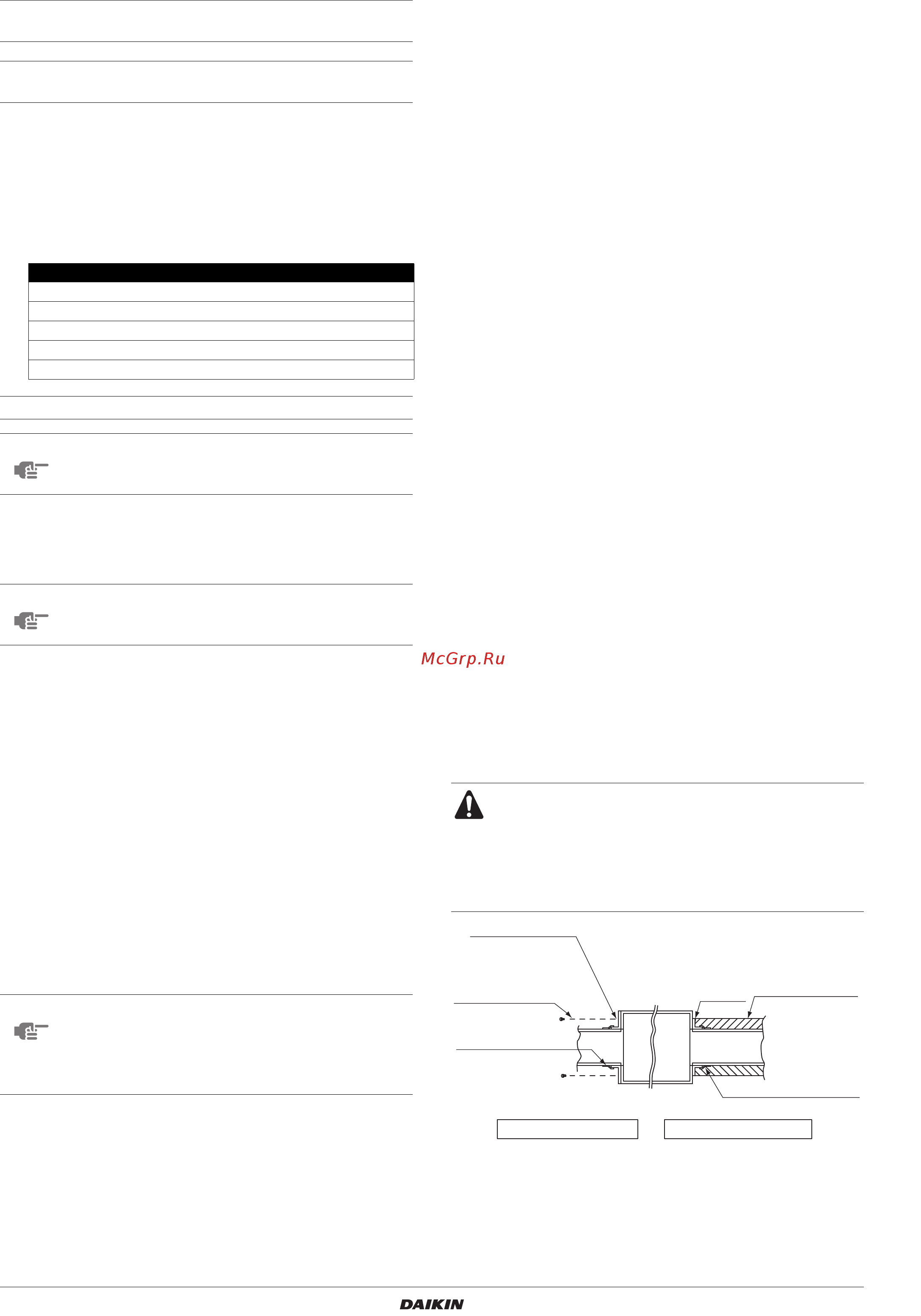

![Daikin FXSQ25A [7/20] Монтаж панели воздухозаборника с гибкой вставкой см рисунок 7a](/views2/1329197/page7/bg7.png)
4
Монтаж панели воздухозаборника с гибкой вставкой
(См. рисунок 7a)
Непосредственный монтаж панели воздухозаборника
(См. рисунок 7b)
Воздухозабор с нижней стороны (См. рисунок 7c)
2 Для этого внутреннего агрегата предварительно задана
скорость вентилятора, чтобы обеспечить стандартное
внешнее статическое давление.
3 Установите подвесные болты.
(Используйте подвесные болты М10.) Для укрепления
потолков, которые должны выдерживать вес агрегата,
используйте анкеры для имеющихся потолков и врезные
втулки, врезные анкеры или другие приобретаемые на
месте детали для новых потолков.
Пример монтажа
(См.
рисунок 3)
Монтаж внутреннего агрегата
При установке дополнительных принадлежностей (за исключением
панели воздухозаборника) также используйте руководство по
монтажу дополнительных принадлежностей. В зависимости от
условий на месте может оказаться легче установить
дополнительные принадлежности до монтажа внутреннего
агрегата.
1 Временно установите внутренний агрегат.
- Прикрепите подвесной кронштейн к подвесному болту.
Надежно закрепите его с помощью гайки и шайбы
с верхней и нижней сторон подвесного кронштейна.
(См. рисунок 4)
2 Проверьте выравнивание агрегата по горизонтали.
- Не устанавливайте агрегат в наклонном положении.
Внутренний агрегат оснащен встроенным дренажным
насосом и поплавковым реле уровня. (Если
агрегат
накренился против направления потока конденсата,
поплавковое реле уровня может не сработать, из-за
чего вода вытечет.)
- Проверьте выравнивание агрегата по всем четырем
углам с помощью ватерпаса или наполненной водой
виниловой трубки, как показано на рис.9.
3 Затяните верхнюю гайку.
Монтаж воздуховода
Подсоедините приобретаемый на месте воздуховод.
Сторона впуска воздуха
- Соедините воздуховод и фланец на стороне впуска
(приобретается по месту установки).
- Прикрепите фланец к основному блоку винтами из
комплекта принадлежностей (7).
- Оберните зону соединения фланца на стороне впуска и
воздуховода алюминиевой лентой или аналогичным
материалом, чтобы предотвратить утечку воздуха.
1 Поверхность потолка
2 Отверстие в потолке
3 Панель воздухозаборника (дополнительная
принадлежность)
4 Внутренний агрегат (задняя сторона)
5 Гибкая вставка для панели воздухозаборника
(дополнительная принадлежность)
Модель A (мм)
15~32 610
40~50 760
63~80 1060
100~125 1460
140 1610
ПРИМЕЧАНИЕ
Чтобы использовать блок с нижним
воздухозабором, поменяйте местами съемную
панель и крепежную пластину воздушного фильтра.
1 Крепежная пластина воздушного фильтра с фильтром
(фильтрами)
2 Съемная панель
ПРИМЕЧАНИЕ
За консультацией по монтажу, отличающемуся от
стандартного, обращайтесь к ближайшему дилеру
компании Daikin.
1 Анкер
2 Потолочная плита
3 Длинная муфта или винтовая стяжка
4 Подвесной болт
5 Внутренний агрегат
ПРИМЕЧАНИЕ
Все упомянутые выше детали приобретаются
на месте.
За консультацией по установке, отличающейся
от стандартной, обращайтесь к ближайшему
дилеру.
1 Гайка (приобретается на месте)
2
Шайба для подвесного кронштейна (поставляется с блоком)
3 Затяните (сдвоенная гайка)
1 Уровень воды
2 Виниловая трубка
Перед закреплением воздуховода на стороне впуска
убедитесь в том, что в воздушном канале установлен
воздушный фильтр. (Используйте воздушный фильтр
с эффективностью пылеулавливания не менее 50%
(гравиметрический анализ).)
Если на впуске устанавливается воздуховод, входящий
в комплект поставки фильтр не используется.
Сторона выпуска воздуха
Сторона впуска воздуха
Основной
блок
Алюминиевая лента
Алюминиевая лента
Фланец
Фланец
(Приобретается по месту установки)
(Приобретается по
месту установки)
(Приобретается по
месту установки)
(Приобретается по
месту установки)
(принадлежность)
Соединительный
винт (7)
Изоляционный
материал
